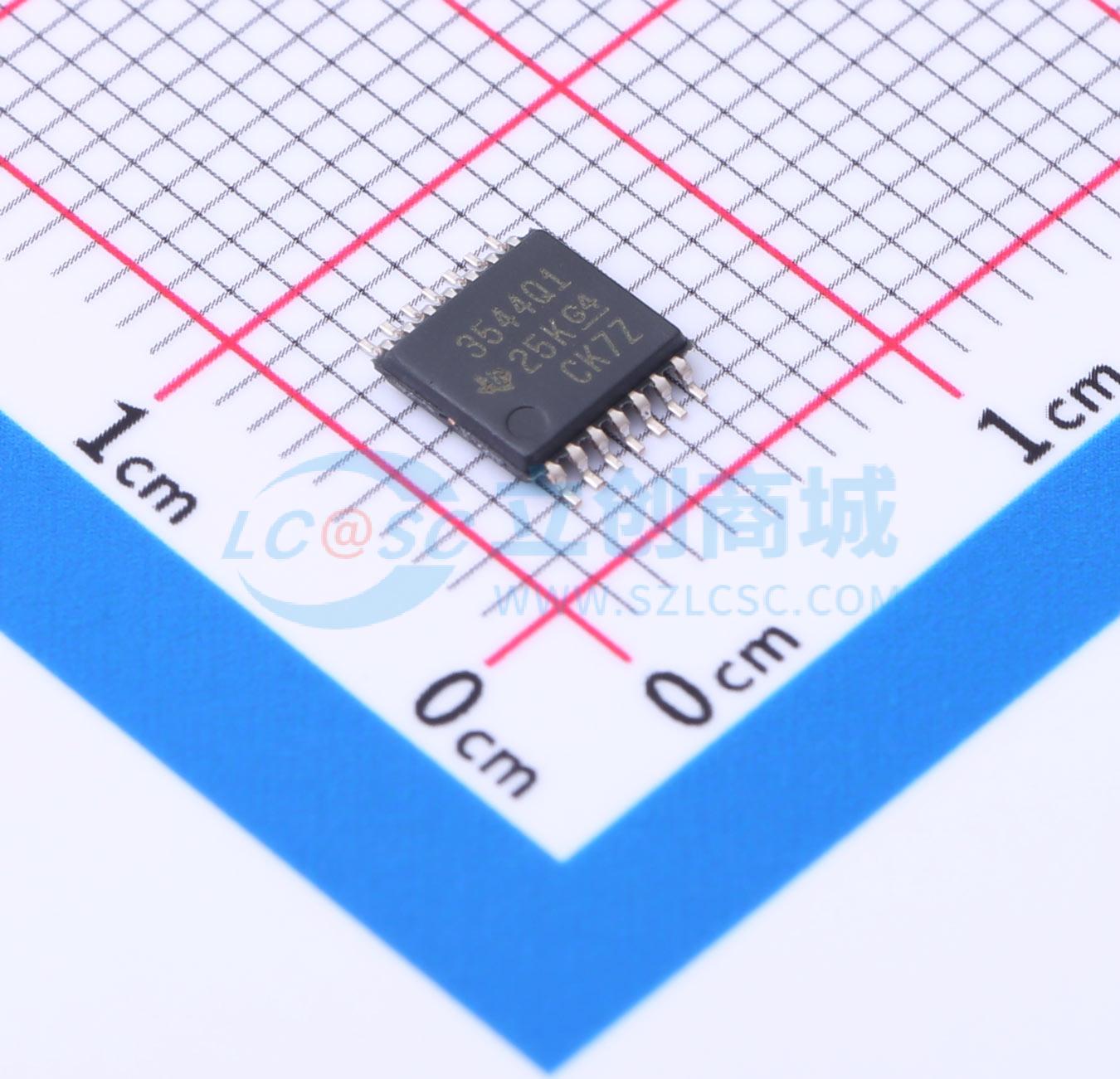

温馨提醒：图片仅供参考，商品以实物为准
TLV3544QPWRQ1
TLV3544QPWRQ1
- 描述
- TLV3544-Q1 汽车类 250MHz 轨到轨 I/O CMOS 四路运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV3544QPWRQ1
- 商品编号
- C2058523
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 100MHz | |
| 输入失调电压(Vos) | 10mV | |
| 输入失调电压温漂(Vos TC) | 4.5uV/℃ | |
| 压摆率(SR) | 150V/us | |
| 输入偏置电流(Ib) | 3pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 7.5nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 68dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 5.2mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-1.25V；1.25V~2.75V |
商品概述
TLV3544-Q1系列高速电压反馈CMOS运算放大器专为视频应用和其他需要宽带宽的应用而设计。这些器件单位增益稳定，可以输出大电流。差分增益为0.02%，而差分相位为0.09°。静态电流仅为每通道4.9mA。 TLV3544-Q1四通道运算放大器针对低至2.5V(±1.25V)和高达5.5V(±2.75V)的单电源或双电源供电运行进行了优化。共模输入范围超出电源供电范围。电源轨的输出摆幅在100mV以内，从而支持宽动态范围。 多通道版本具有完全独立的电路，可将串扰降到最低并彻底消除相互干扰。所有器件的额定扩展工作温度范围为 -40°C至 +125°C。
商品特性
- 符合汽车应用要求
- 具有符合AEC-Q100标准的下列结果：器件温度等级1：环境工作温度范围TA为 -40°C至 +125°C；器件HBM ESD分类等级1C；器件CDM ESD分类等级C3
- 单位增益带宽：250MHz
- 高带宽：100MHz GBW
- 高压摆率：150V/μs
- 低噪声：7.5nV/√Hz
- 轨至轨I/O
- 高输出电流：>100mA
- 出色的视频性能：差分增益：0.02%，差分相位：0.09°；0.1dB增益平坦度：40MHz
- 低输入偏置电流：3pA
- 静态电流：5.2mA
- 热关断
- 电源范围：2.5V至5.5V
应用领域
- 电流感应放大器
- 逆变器和电机控制
- 发动机管理电池管理
- 导航和雷达系统
- 浓度传感器
- 盲点监测系统
- 短程到中程雷达
- 环视和倒车摄像头视频处理
- 用于送电传感器系统的汽车SAR ADC驱动器
