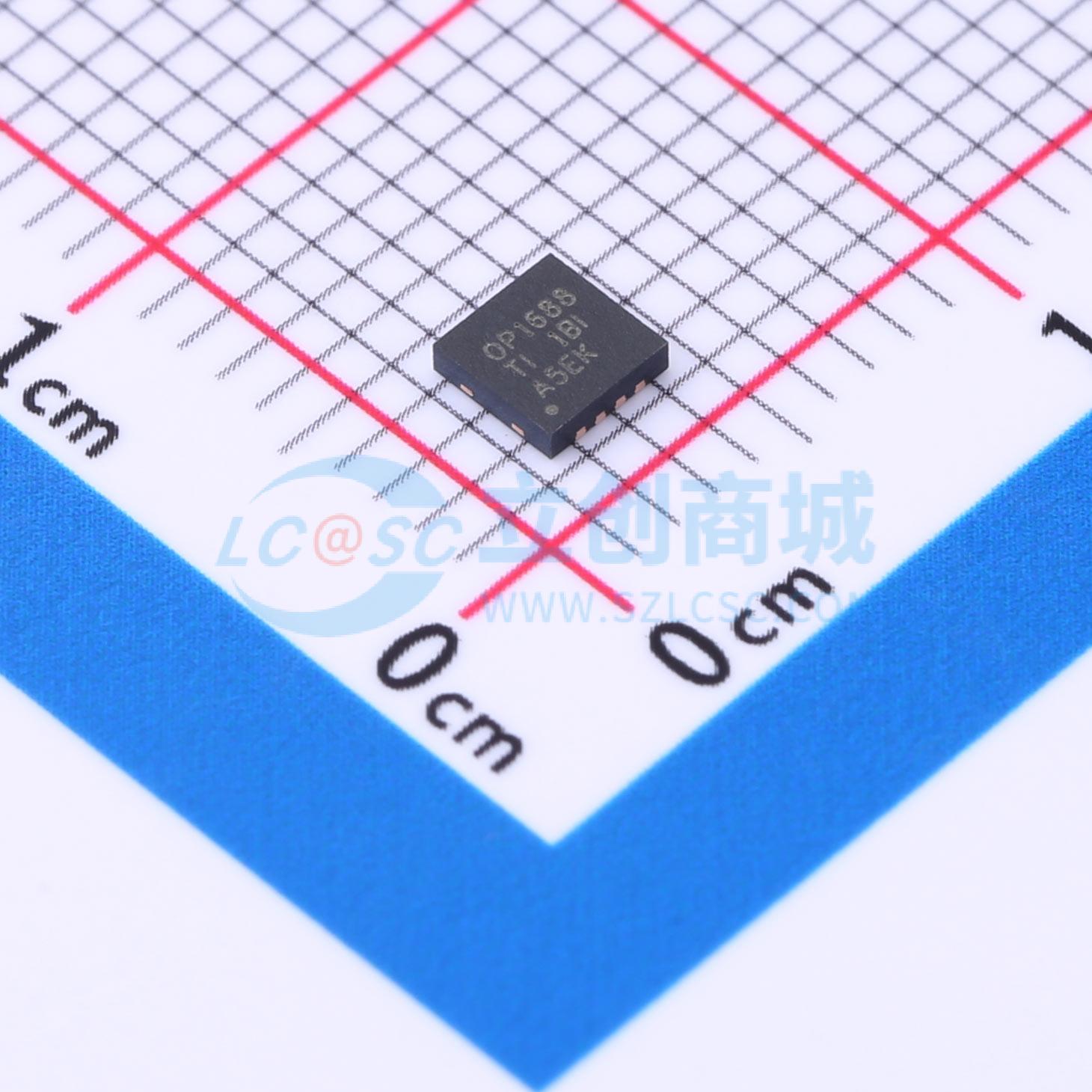

温馨提醒：图片仅供参考，商品以实物为准
OPA1688IDRGR
36V、单电源、10MHz、轨到轨输出音频运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA1688 36V、10MHz、低失真高驱动轨到轨输出音频运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA1688IDRGR
- 商品编号
- C2058492
- 商品封装
- WSON-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 8V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 7pA | |
| 噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.6mA | |
| 输出电流 | 75mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee~Vcc) | -18V~-2.25V；2.25V~18V |
商品概述
OPA1688 36V、单电源、低噪声 SoundPlus™ 音频运算放大器能够在 4.5V (±2.25V) 至 36V (±18V) 的电源电压范围内运行。这些最新补充的高压音频运算放大器与 OPA16xx 器件搭配，为用户提供了广泛的带宽、噪声和功率选择，可以满足各种应用的需要。OPA1688 采用 WSON 微型封装，并且失调电压、漂移和静态电流均较低。该器件还具有高带宽、快速转换率和高输出电流驱动能力。
大多数运算放大器仅有一个指定的电源电压，OPA1688 系列则有所不同，可在 4.5V 至 36V 的额定电压范围内运行。超过电源轨的输入信号不会导致反相。输入可在负电源轨以下 100mV 到顶轨以上 2V 范围内正常运行。请注意，该器件可在正电源轨之上 100mV 的满轨到轨输入上运行，但是在正电源轨 2V 之内运行时，性能会受到影响。
OPA1688 额定运行温度为 -40°C 至 +85°C。
商品特性
- THD+N，50mW，32Ω，1kHz，–109dB
- 宽电源电压范围：– 4.5V 至 36V，±2.25V 至 ±18V
- 低失调电压：±0.25mV
- 低温漂：±0.5μV/°C
- 增益带宽：10MHz
- 低输入偏置电流：±10pA
- 低静态电流：每个放大器 1.6mA
- 低噪声：8nV/√Hz
- 已过滤 EMI 和 RFI 的输入
- 输入范围包括负电源
- 输入范围运行至正电源
- 轨到轨输出
- 高共模抑制：120dB
- 封装：业界通用 SOIC-8，微型 WSON-8
应用领域
- 专业麦克风和无线系统
- 专业音频混合器和控制平面
- 吉他放大器和其他乐器放大器
- A/V 接收器
- 书架立体声音响系统
- 专业音频放大器（机架式）
- DJ 设备
- 转盘
- 特殊功能模块
- 耳机放大器电路配置
