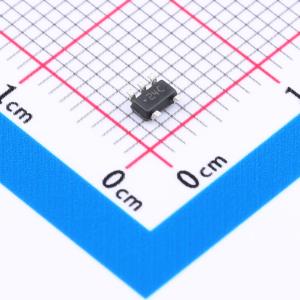

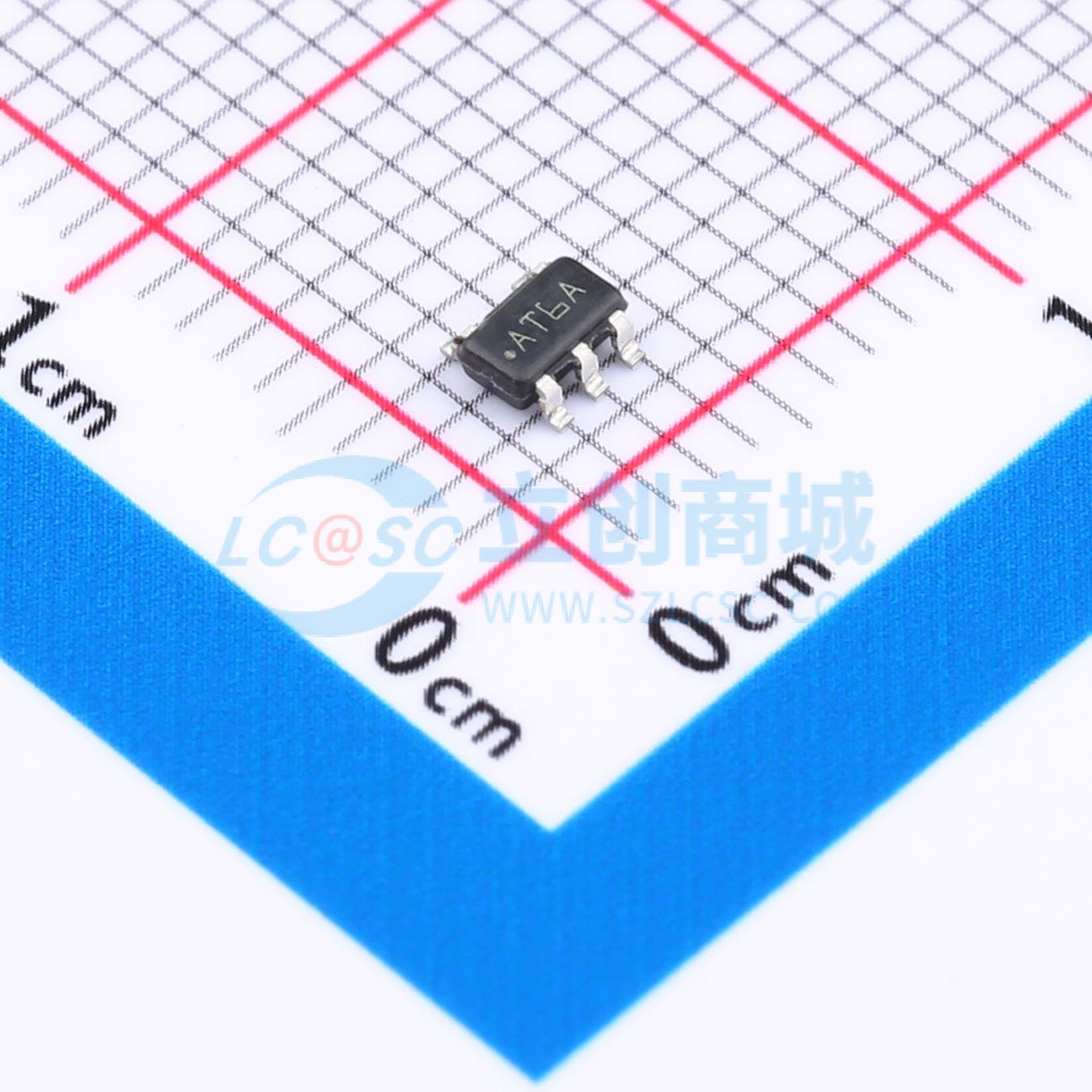

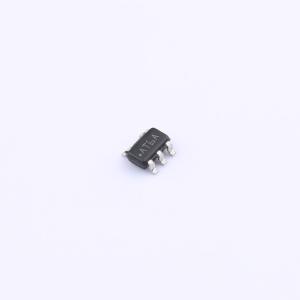

温馨提醒：图片仅供参考，商品以实物为准
LMC7101QM5/NOPB
具有轨至轨输入和输出的微型低功耗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMC7101Q-Q1 汽车级、单通道、15.5V、1.1MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMC7101QM5/NOPB
- 商品编号
- C2058403
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 9mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 噪声密度(eN) | 37nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 50dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 810uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~15.5V |
商品概述
LMC7101 器件是一款采用节省空间的5 引脚SOT-23 微型封装的高性能CMOS 运算放大器。这使得LMC7101 非常适合空间和重量关键型设计。性能与LMC6482 和LMC6484 类型的单个放大器类似，具有轨至轨输入和输出、高开环增益、低失真和低电源电流。 微型封装的主要优点在小型便携式电子设备（如手机、寻呼机、笔记本电脑、个人数字助理和PCMCIA 卡）等应用中体现最为明显。可以将微型放大器放置在板上需要它们的地方，从而简化板布局。
商品特性
- 微型5 引脚SOT-23 封装可节省空间，典型的电路布局所占用的空间是8 引脚SOIC 设计的一半
- 可在2.7V、3V、5V、15V 电源电压下确保实现额定规格参数
- 5V 下的电源电流典型值为0.5mA
- 5V 下的总谐波失真典型值为0.01%
- 增益带宽为1MHz
- 与常用的LMC6482 和LMC6484 类似
- 轨至轨输入和输出
- 温度范围为 -40°C 至125°C (LMC7101Q-Q1)
应用领域
- 移动设备通信
- 笔记本电脑和PDA
- 电池供电产品
- 传感器接口
- 汽车应用(LMC7101Q-Q1)
