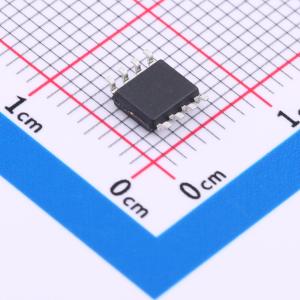

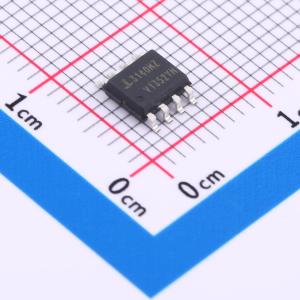

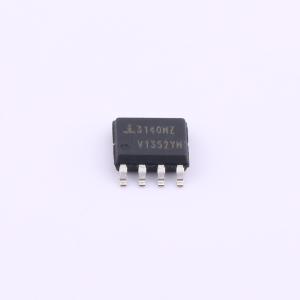

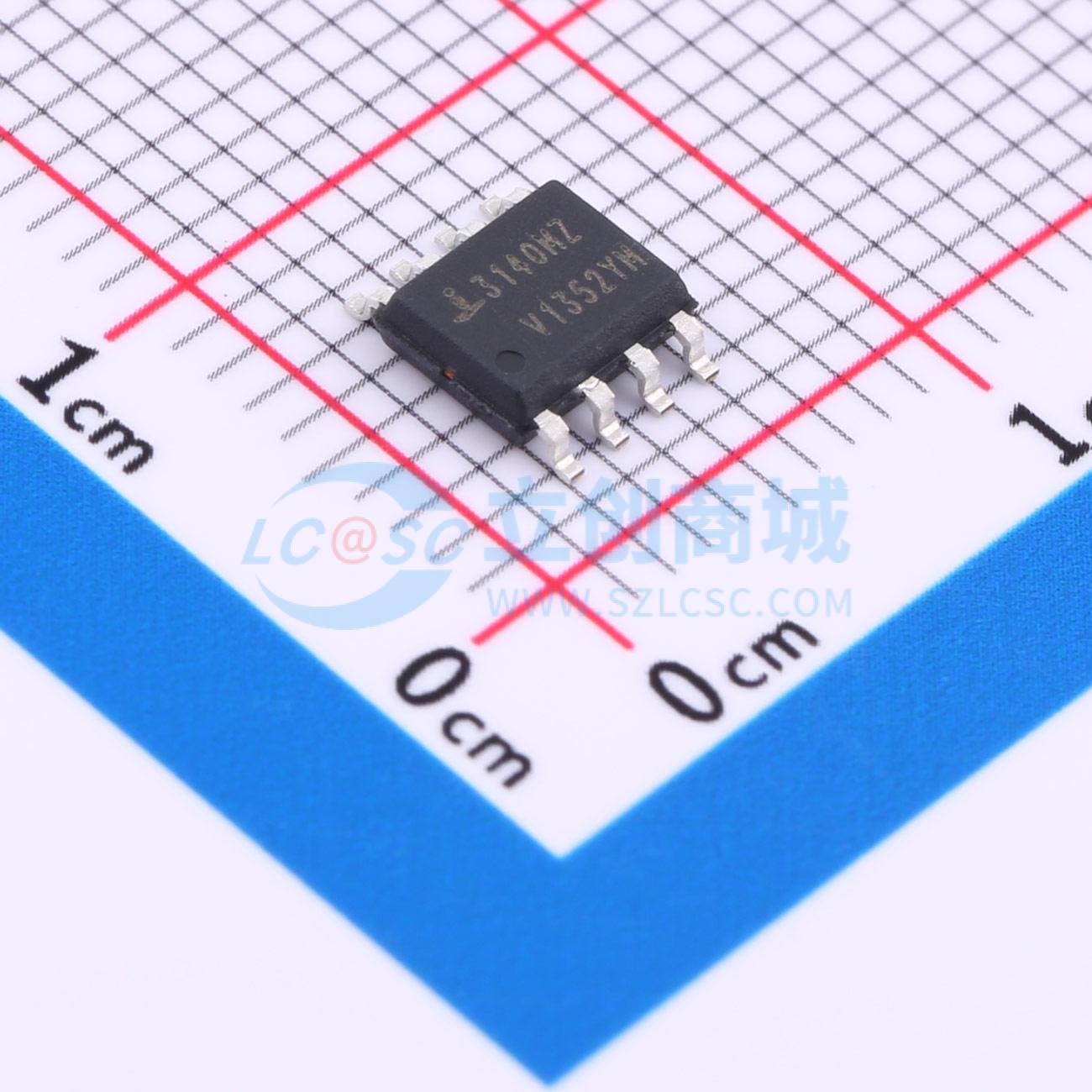

温馨提醒：图片仅供参考，商品以实物为准
CA3140MZ96
4.5MHz，采用MOSFET输入/双极输出的BiMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款集成电路运算放大器，将高压 PMOS 晶体管与高压双极晶体管的优势结合在单个单片芯片上。输入电路采用栅极保护的 MOSFET（PMOS）晶体管，提供非常高的输入阻抗、非常低的输入电流和高速性能。工作电源电压范围为 4V 至 36V（单电源或双电源）。内部进行了相位补偿，可在单位增益跟随器操作中实现稳定运行，还设有一个接入端子，可用于连接额外的外部电容器以实现额外的频率滚降
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- CA3140MZ96
- 商品编号
- C2058138
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 4.5MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 8uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.5pA | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4mA | |
| 输出电流 | 40mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源 | 4V~36V | |
| 双电源(Vee~Vcc) | -18V~18V |
| 安装类型 | 表面贴装型 |
| 放大器类型 | 通用 |
| 电流-供电 | 4mA |
| 电流-输出/通道 | 40mA |
| 压摆率 | 9V/?s |
| 电流-输入偏置 | 10pA |
| 电压-输入补偿 | 5mV |
| 输出类型 | - |
| 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽） |
| 工作温度 | -55°C ~ 125°C |
| 电压-供电，单/双?(±) | 4V ~ 36V，±2V ~ 18V |
| 供应商器件封装 | 8-SOIC |
| 电路数 | 1 |
| 增益带宽积 | 4.5MHz |
优惠活动
购买数量
(2500个/圆盘，最小起订量 1 个)个
起订量：1 个2500个/圆盘
总价金额：
￥ 0.00近期成交1单
