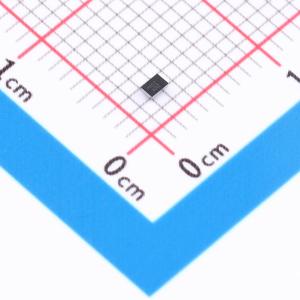

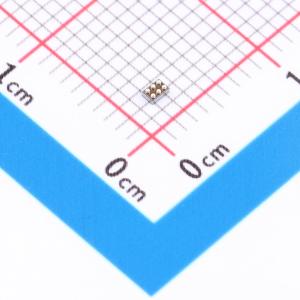

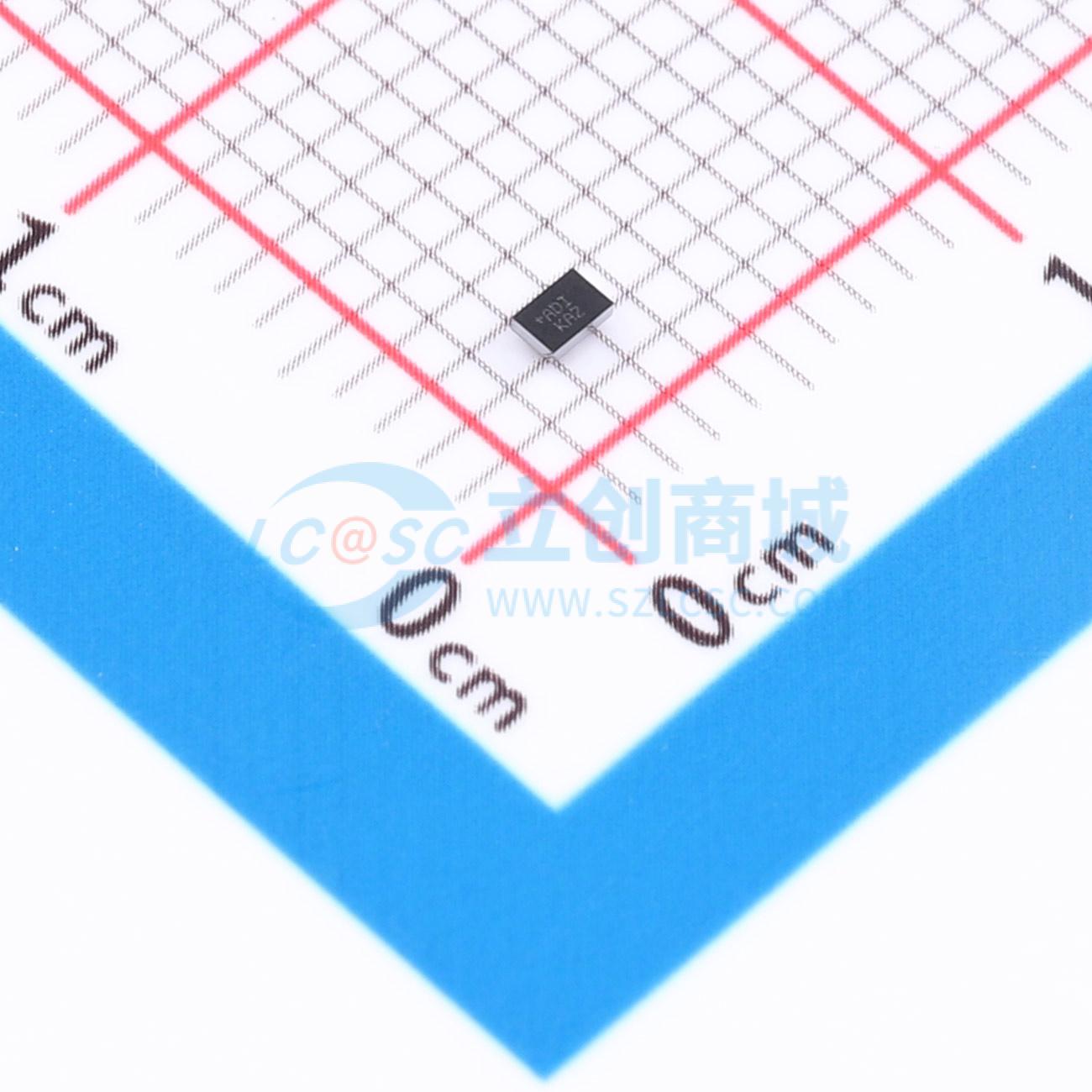

温馨提醒：图片仅供参考，商品以实物为准

MAX9929FABT+T

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX9929FABT+T
商品编号: C2057687
商品封装: UCSP-6
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

这款低成本、单向/双向高端电流检测放大器非常适合用于监测笔记本电脑、手机和其他便携式设备中的电池充放电电流。这些器件的输入共模电压范围宽，为 -0.1V 至 +28V，电源电流低至 20μA，输入失调电压 (VOS) 小于 0.4mV，增益精度优于 1.0%。输入共模范围与电源电压无关，确保即使测量轨接地短路时，电流检测信息仍能保持准确。 MAX9928F 具有电流输出，跨导比为 5μA/mV。外部电阻可将输出电流转换为电压，实现增益可调，从而使输入检测电压与 ADC 的最大输入摆幅相匹配。MAX9929F 具有电压输出，并集成了一个 10kΩ 的输出电阻，固定电压增益为 50V/V。数字 SIGN 输出可指示电流方向，因此用户可以利用 ADC 的整个输入范围来测量充电和放电电流。这些放大器在 -40°C 至 +125°C 的汽车级温度范围内完全符合规格要求，提供 6 凸点 UCSP (1mm×1.5mm) 和 8 引脚 μMAX 封装。UCSP 封装与 MAX4372_EBT 凸点兼容。

商品特性

宽共模范围 -0.1V 至 +28V，与电源电压无关
工作电源电压范围 2.5V 至 5.5V
静态电源电流 20μA
输入失调电压 0.4mV（最大值）
增益精度优于 1%（最大值）
SIGN 输出指示电流极性
提供跨导和增益版本：5μA/mV（MAX9928F）、50V/V（MAX9929F）
UCSP 封装与 MAX4372 引脚兼容
提供超小型 3×2 UCSP (1mm×1.5mm) 和 8 引脚 μMAX 封装

应用领域

便携式/电池供电系统中的充放电电流监测
笔记本电脑
通用系统/板级电流监测
智能电池组/充电器
精密电流源
智能手机
超级电容器充放电

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	增益	50V/V
	带宽	150kHz

	属性	参数值
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	-
	工作温度	-40℃~+125℃
