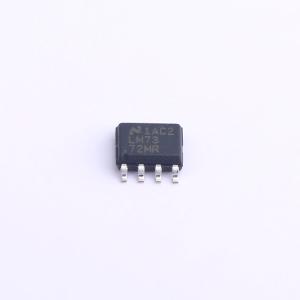

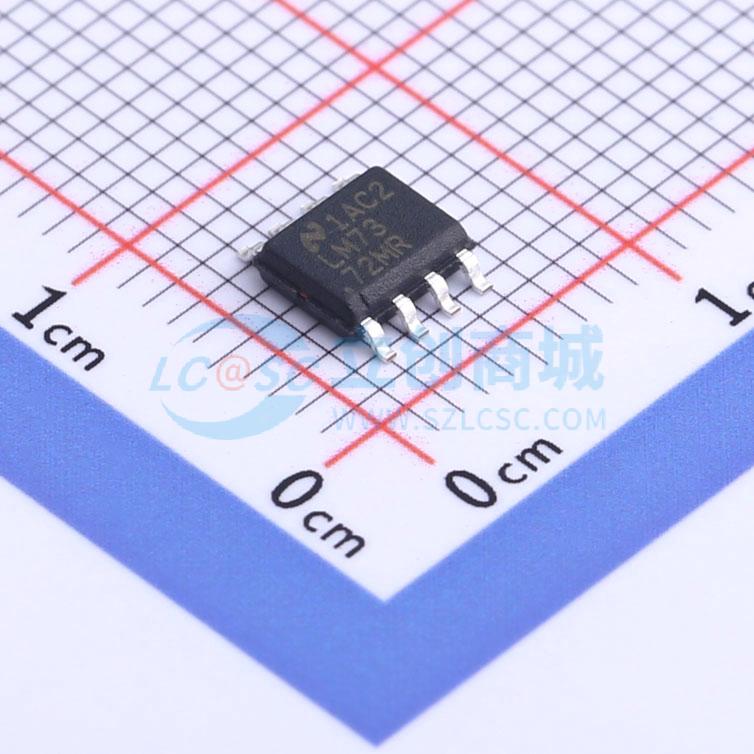

温馨提醒：图片仅供参考，商品以实物为准
LM7372MRX/NOPB
高速高输出电流双运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM7372 高速、高输出电流、双通道运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM7372MRX/NOPB
- 商品编号
- C2057367
- 商品封装
- SOPowerPAD-8
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 120MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 12uV/℃ | |
| 压摆率(SR) | 3V/ns | |
| 输入偏置电流(Ib) | 2.7uA | |
| 输入失调电流(Ios) | 4uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 14nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 93dB | |
| 静态电流(Iq) | 13mA | |
| 输出电流 | 150mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | -15V~-5V；5V~15V | |
| 功能特性 | - |
商品概述
LM7372是一款高速双路电压反馈放大器，具备电流反馈放大器的压摆特性，可用于所有传统电压反馈放大器配置。该放大器增益低至+2或-1时仍可保持稳定，可提供3000V/μs的高压摆率以及120MHz的宽增益带宽积，单路放大器电源电流仅为6.5mA，输出电流可达150mA。采用±15V电源供电时可实现大信号摆幅，提供更大的动态范围和信噪比，也支持±5V供电工作，适配便携应用，具备高无杂散动态范围和低总谐波失真，适合ADC/DAC系统使用，采用垂直集成PNP互补双极性工艺制造。
商品特性
- 1MHz、2Vpp条件下谐波失真为-80dBc
- 压摆率可达3000V/μs
- 增益带宽积为120MHz
- 增益为+2时，-3dB频率为200MHz
- 双路放大器总电源电流为13mA，单路放大器电源电流仅6.5mA
- 开环增益为85dB
- 输出电流可达150mA
- 差分增益0.01，差分相位0.02°
- 支持±15V与±5V两种电源电压工作
- 16引脚SOIC封装支持单电源应用，16引脚SOIC封装热阻RθJA为106℃/W，连接散热铜箔后可降低至70℃/W
- 最高允许结温为150℃
应用领域
- HDSL和ADSL驱动
- 多媒体广播系统
- 专业摄像机
- CATV/光纤信号处理
- 脉冲放大器与峰值检测器
- HDTV放大器
- 视频分配
- 变压器驱动
- 激光二极管驱动
- 高速信号处理
- ADC/DAC系统
- 便携设备应用
