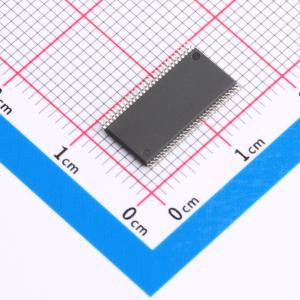

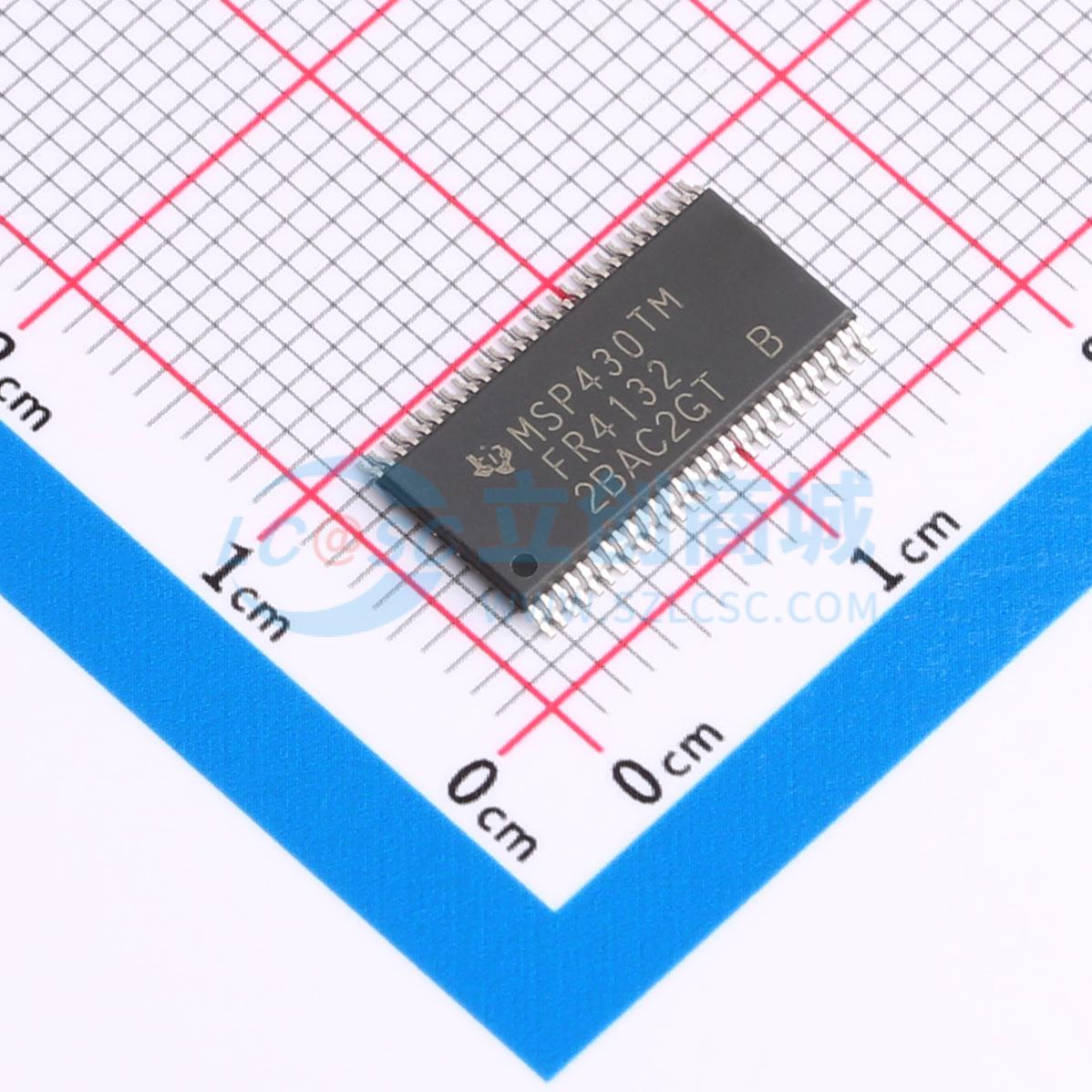

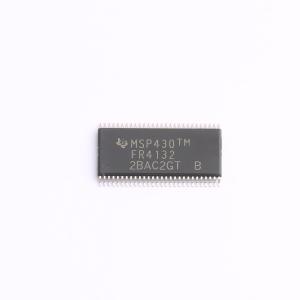

MSP430FR4132IG56R

MSP430FR41xx 超低功耗 (ULP) 微控制器系列支持低成本 LCD 应用，如远程控制、恒温器、智能仪表、血糖监测仪和血压监测仪等，该系列器件的集成 10 位 ADC 对这些应用的性能提升大有帮助。MCU 具有功能强大的 16 位 RISC CPU、16 位寄存器和常数发生器，有助于实现最大编码效率。数控振荡器 (DCO) 可使器件在不到 10 μs 的时间内从低功耗模式唤醒至活动模式。此架构与多种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优选择。 MSP430 微控制器平台将独特的嵌入式铁电随机存取存储器 (FRAM) 和全面的超低功耗系统架构相结合，从而使系统设计人员能够在降低能耗的同时提升性能。FRAM 技术将 RAM 的低功耗快速写入、灵活性和耐用性与闪存的非易失性相结合。 MSP430FR41x MCU 由一个由各种软、硬件资源组成的生态系统提供支持，并配套提供有参考设计和代码示例，可帮助您快速开展设计。适用于 MSP430FR41xx 的开发套件包括 MSP-EXP430FR4133 LaunchPad 开发套件和 MSP-TS430PM64D 64 引脚目标开发板。还提供免费的 MSP430Ware 软件，该软件以 Code Composer Studio IDE 桌面和云版本组件的形式提供（位于 TI Resource Explorer 中）。为 MSP430 MCU 提供广泛的在线配套资料（例如内务处理型示例系列、MSP Academy 培训），也通过 TI E2E 支持论坛提供在线支持。

• 嵌入式微控制器
• 频率高达 16MHz 的 16 位精简指令集计算机 (RISC) 架构
• 1.8V 至 3.6V 的宽电源电压范围
• 经优化的低功耗模式（3V）
  • 工作模式：126μA/MHz
  • 待机模式：<1μA，实时时钟 (RTC) 计数器和液晶显示器 (LCD) 处于工作状态
  • 关断 (LPM4.5)：15nA
• 高性能模拟
  • 10 通道 10 位模数转换器 (ADC)
  • 1.5V 的内部基准电压
  • 采样与保持 200ksps
  • 支持高达 4×36 段或 8×32 段 LCD 配置
  • 片上电荷泵，在待机模式 (LPM3.5) 下可使 LCD 保持激活状态
  • 每个 LCD 引脚均可通过软件配置为 SEG 或 COM
  • 在 2.6V 至 3.5V 范围内提供对比度控制（阶跃为 0.06V）
• 低功耗铁电 RAM (FRAM)
  • 容量高达 15.5KB 的非易失性存储器
  • 内置错误修正码 (ECC)
  • 可配置的写保护
  • 对程序、常量和存储的统一存储
  • 耐写次数达 10^15 次
  • 抗辐射和非磁性
• 智能数字外设
  • 红外调制逻辑
  • 两个 16 位定时器，每个定时器有 3 个捕捉/比较寄存器 (Timer_A3)
  • 一个仅用作计数器的 16 位 RTC 计数器
  • 16 位循环冗余校验器 (CRC)
• 增强型串行通信
  • 增强型 USCI A (eUSCI_A) 支持 UART、IrDA 和 SPI
  • 增强型 USCI B (eUSCI_B) 支持 SPI 和 I2C
• 时钟系统 (CS)
  • 片上 32kHz RC 振荡器 (REFO)
  • 带有锁频环 (FLL) 的片上 16MHz 数控振荡器 (DCO)
    • 室温下的精度为 ±1%（具有片上基准）
  • 片上超低频 10kHz 振荡器 (VLO)
  • 片上高频调制振荡器时钟 (MODCLK)
  • 外部 32kHz 晶振 (XT1)
  • 可编程 MCLK 预分频器（1 至 128）
  • 通过可编程预分频器（1、2、4 或 8）从 MCLK 获得的 SMCLK
• 通用输入/输出和引脚功能
  • 60 个 I/O（64 引脚封装）
  • 16 个中断引脚（P1 和 P2）可以将 MCU 从 LPM 唤醒
  • 所有 I/O 均为电容式触摸 I/O
• 开发工具和软件
  • 开发套件（MSP-EXP430FR4133 LaunchPad 开发套件和 MSP-TS430PM64D 目标开发板）
  • 免费软件（MSP430Ware 软件）

• 遥控
• 恒温器
• 水表
• 热量计
• 燃气表
• 一次性密码令牌
• 血糖监测仪
• 血压监护仪
