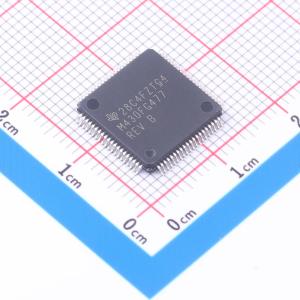

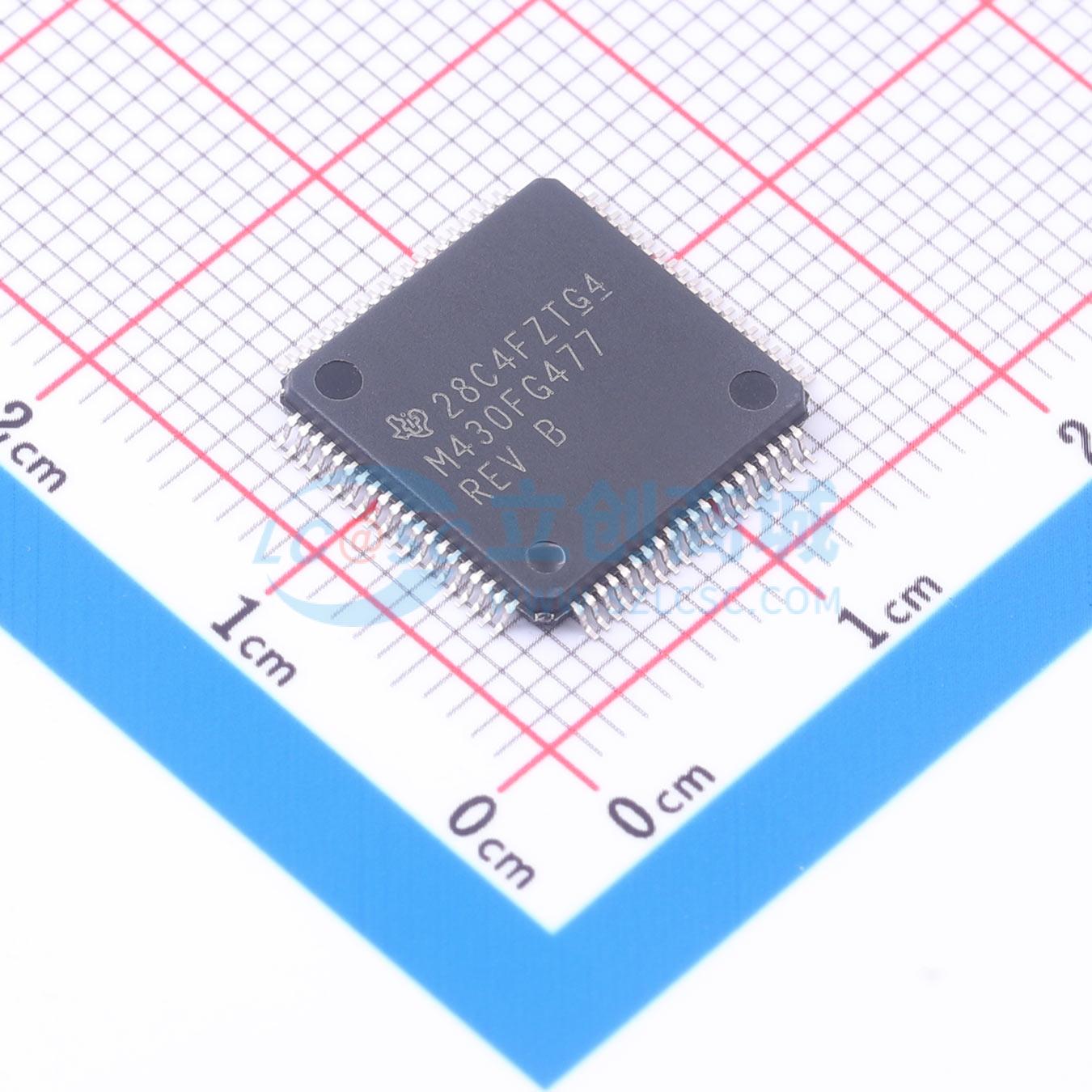

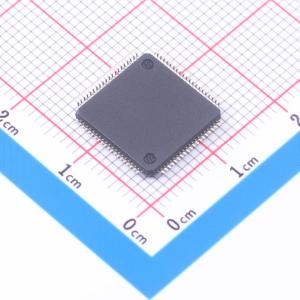

温馨提醒：图片仅供参考，商品以实物为准

MSP430FG477IPNR

具有 32KB 闪存、2KB SRAM、16 位 Σ-Δ ADC、双通道 DAC、2 个运算放大器和 128 段 LCD 的 8MHz MCU

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MSP430FG477 具有 32KB 闪存、2KB SRAM、16 位 Σ-Δ ADC、双通道 DAC、2 个运算放大器和 128 段 LCD 的 8MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430FG477IPNR
商品编号: C2056775
商品封装: LQFP-80(12x12)
包装方式: 编带
商品毛重: 4.1克(g)

商品参数

	属性	参数值
	I/O数量	48
	ADC(位数)	16bit
	DAC(位数)	12bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
	功能特性	欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；内置通用定时器；内置温度传感器；红外遥控

商品概述

MSP430FG47x是一款超低功耗混合信号微控制器，属于超低功耗微控制器系列，针对不同应用配置不同的外设组合，架构结合五种低功耗模式，可延长便携式测量应用的电池续航；配备16位RISC CPU、16位寄存器和常数发生器，可实现较高的代码效率；数字控制振荡器可从低功耗模式唤醒至活动模式，耗时小于6μs；该型号集成两个16位定时器、带实时时钟功能的基本定时器、高性能16位sigma-delta模数转换器、双12位数模转换器、两个可配置运算放大器、两个通用串行通信接口、48个I/O引脚以及液晶显示器驱动器。

商品特性

电源电压范围为1.8V~3.6V，具备超低功耗特性
功耗参数：活动模式1MHz、2.2V下为262μA，待机模式为1.1μA，关闭模式保留RAM时为0.1μA
共五种节能模式，从待机模式唤醒耗时小于6μs
采用16位RISC架构，配备扩展内存，指令周期为125ns
集成带内部参考和五个差分模拟输入的16位sigma-delta模数转换器
集成双12位数字模拟转换器
集成双可配置运算放大器
集成带三个捕获比较寄存器的16位Timer_A
集成带七个带影子捕获比较寄存器的16位Timer_B
配备两个通用串行通信接口：USCI_A0支持增强型UART自动波特率检测、IrDA编解码、同步SPI；USCI_B0支持I2C、同步SPI
集成带对比度控制的液晶驱动器，最高支持128段显示
集成欠压检测器
集成带实时时钟功能的基本定时器
集成带可编程电平检测的电源电压监控器
集成片上比较器
支持串行板上编程，可通过安全熔丝实现可编程代码保护，支持引导加载
不同型号规格：MSP430FG477为32KB+256字节闪存，2KB RAM；MSP430FG478为48KB+256字节闪存，2KB RAM；MSP430FG479为60KB+256字节闪存，2KB RAM
提供多种封装可选：113球MicroStar Junior BGA、113球nFBGA、80引脚QFP

应用领域

模拟和数字传感器系统
数字电机控制
遥控器
恒温器
数字定时器
手持式测量仪

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	8MHz
	CPU位数	16 Bit
	程序存储容量	32KB
	程序存储器类型	FLASH
	RAM容量	2KB
	EEPROM容量	-
