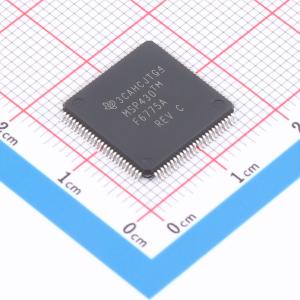

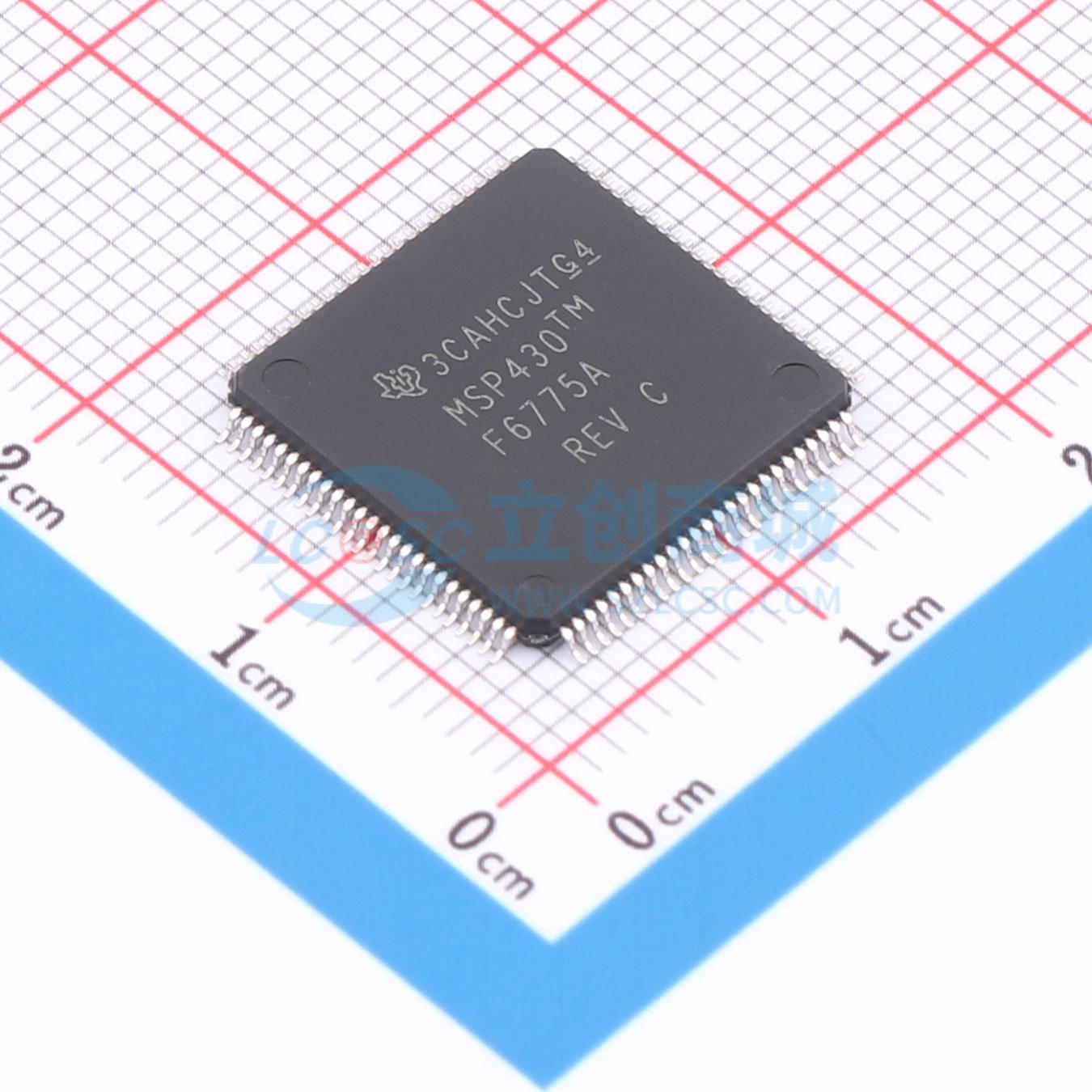

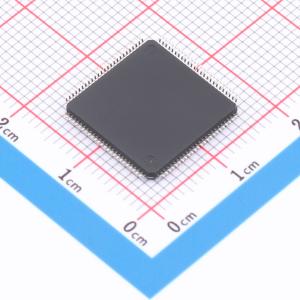

MSP430F6775AIPZR

MSP430F67xxA 多相位计量 SoC 是功能强大的高度集成解决方案，这些解决方案使用很少的外部组件即可提供高精度计量并实现低系统成本。该微控制器 (MCU) 系列专用于电能测量和功率监控应用（包括智能电网和楼宇自动化）。 MSP430F67xxA MCU 具有多达 7 个独立的 24 位 E-Δ ADC，可提供优于 0.1% 的精度。MSP430F67xxA 器件集成了高性能 MSP430 CPU 和 32 位乘法器，可执行所有计量计算。系列产品成员包括高达 512KB 的闪存、32KB 的 RAM 以及一个最高支持 320 段的 LCD 控制器。 MSP430F67xxA 具有超低功耗，可以最大程度地减小系统电源，从而降低总成本。低待机功率需要最低的电能存储，并且能够在主电源发生故障时更长时间地保留关键数据。 MSP430F67xxA MCU 系列由广泛的软件和硬件生态系统提供支持。电能测量设计中心 (EMDC) 可以通过快速配置电能测量软件库、自动生成代码、执行校准和查看结果来简化开发并加快设计。MSP430F67xxA MCU 执行电能测量软件库，该软件库计算所有相关电能和功率结果。开发套件包括 EVM430-F6779 三相电表评估板和 MSP-TS430PEU128 128 引脚目标开发板。还提供工业标准开发工具与软件平台，以加快符合所有 ANSI 和 IEC 标准的仪表的开发。

• 相位电流在超过2000:1的动态范围内精度 < 0.1%
• 符合或者超过美国国家标准学会(ANSI)C12.20和国际电工委员会(IEC)62053标准
• 支持诸如电流变压器、罗式线圈或分流器等多种传感器
• 针对高达3相位加上中线相位的电源管理
• 为校准提供有源能量和无功能量的专用脉冲输出引脚
• 每相位或累加相位的四象限测量
• 精确的相位角测量
• 针对电流变压器的数字相位校正
• 温度补偿电能测量
• 使用单一校准的40Hz至70Hz线路频率范围
• 支持自动切换的灵活电源选项
• AC主电源故障期间，显示运行在极低功耗下：LMP3时为3μA
• 具有高达320段对比度控制的LCD驱动器
• 具有篡改检测、晶振偏移校准和温度补偿功能的受密码保护的实时时钟(RTC)
• 集成安全模块以支持防篡改和加密
• 用于智能仪表实施的多个通信接口
• 高性能模拟
• 多达7个支持差分输入和可变增益的独立24位-Σ - Δ ADC
• 具有6个外部通道和2个内部通道的10位200ksps SAR ADC，包括电源和温度传感器测量
• 3通道直接存储器存取(DMA)控制器
• 用于加密的集成硬件AES-128模块
• 16位循环冗余校验(CRC)模块
• 4个16位计时器，共有9个捕捉/比较寄存器
• 6个增强型通用串行通信接口(eUSCI)
• eUSCI_A0、eUSCI_A1、eUSCI_A2和eUSCI_A3支持UART、InDA和SPI
• eUSCI_B0、eUSCI_B1支持SPI和I²C
• 超低功耗
• 多个低功耗模式
• 待机模式(LPM3)：3V时为2.1μA，在不到5us的时间内唤醒
• RTC模式(LPM3.5)：3V时为0.34μA
• 关断模式(LPM4.5)：3V时为0.18μA
• 具有32位复用器的高性能25MHz CPU
• 宽输入电源电压范围：3.6V到低至1.8V
• 高达512KB的单周期闪存
• 高达32KB支持单周期访问的RAM
• 具有90个I/O引脚的128引脚薄型方形扁平(LQFP)(PEU)封装
• 具有62个I/O引脚的100引脚LQFP(PZ)封装

• 三相电子电表
• 公用事业仪表计量
• 能量监控
