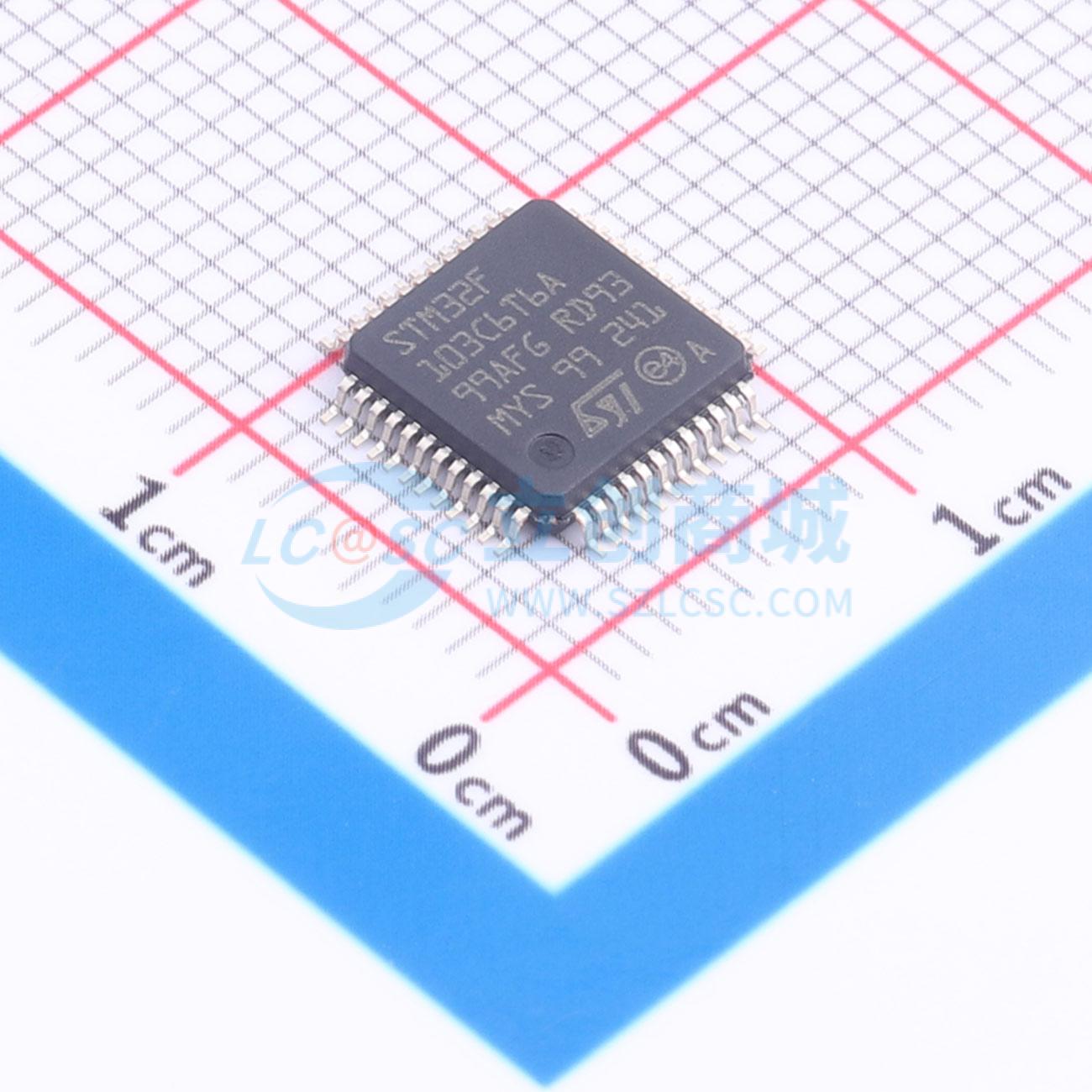

温馨提醒：图片仅供参考，商品以实物为准

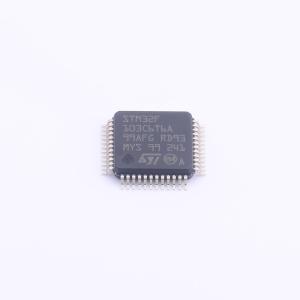

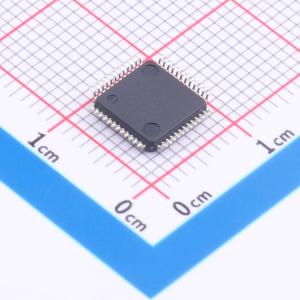

STM32F103C6T6ATR

主流增强型ARM Cortex-M3 MCU，具有32 KB Flash、72 MHz CPU、电机控制、USB和CAN

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：ARM 32 位 Cortex-M3 CPU 内核，最高频率 72 MHz，在 0 等待状态内存访问时，性能为 1.25 DMIPS/MHz（Dhrystone 2.1），具备单周期乘法和硬件除法功能。 16 或 32 KB 的闪存，6 或 10 KB 的 SRAM。 2.0 至 3.6 V 应用电源和 I/O，POR、PDR 和可编程电压检测器（PVD），4 至 16 MHz 晶体振荡器，内部 8 MHz 工厂校准 RC，内部 40 kHz RC，用于 CPU 时钟的 PLL，带校准功能的 32 kHz RTC 振荡器。具备睡眠、停止和待机模式，VBAT 为 RTC 和备份寄存器供电。 2 个 12 位、1 μs A/D 转换器（最多 16 个通道），转换范围 0 至 3.6 V，具备双采样和保持能力，有温度传感器。 7 通道 DMA 控制器，支持定时器、ADC、SPIs、I²Cs 和 USARTs 等外设
品牌名称: ST(意法半导体)
商品型号: STM32F103C6T6ATR
商品编号: C2053946
商品封装: LQFP-48(7x7)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

这是一款基于ARM的32位微控制器（MCU），属于低密度性能系列，配备16或32 KB闪存、USB接口、CAN接口、6个定时器、2个ADC和6个通信接口。该产品采用ARM 32位Cortex™-M3 CPU内核，具有嵌入式闪存和SRAM，支持嵌套向量中断控制器（NVIC）、外部中断/事件控制器（EXTI）等功能。

商品特性

ARM 32位Cortex™-M3 CPU内核：最高频率72 MHz，0等待状态内存访问时性能为1.25 DMIPS/MHz（Dhrystone 2.1），支持单周期乘法和硬件除法
存储器：16或32 KB闪存，6或10 KB静态随机存取存储器（SRAM）
时钟、复位和电源管理：应用电源和I/O电压范围2.0至3.6 V；支持POR、PDR和可编程电压检测器（PVD）；4至16 MHz晶体振荡器；内部8 MHz工厂微调RC振荡器；内部40 kHz RC振荡器；CPU时钟用PLL；带校准功能的32 kHz RTC振荡器
低功耗：支持睡眠、停止和待机模式；VBAT电源用于RTC和备份寄存器
2个12位ADC：转换速度1 µs，最多16个通道，转换范围0至3.6 V，具备双采样保持能力和温度传感器
DMA：7通道DMA控制器，支持定时器、ADC、SPI、I2C和USART外设
最多51个快速I/O端口：26/37/51个I/O，均可映射到16个外部中断向量，几乎所有I/O都耐受5 V；封装包括TFBGA64（5×5 mm）、UFQFPN48（7×7 mm）、LQFP64（10×10 mm）、LQFP48（7×7 mm）、VFQFPN36（6×6 mm）
调试模式：支持串行线调试（SWD）和JTAG接口
6个定时器：2个16位定时器（每个最多4个IC/OC/PWM或脉冲计数器，支持正交编码器输入）；1个16位电机控制PWM定时器（带死区生成和紧急停止）；2个看门狗定时器（独立和窗口）；24位向下计数SysTick定时器
6个通信接口：1个I2C接口（支持SMBus/PMBus）；2个USART（支持ISO 7816接口、LIN、IrDA能力、调制解调器控制）；1个SPI（18 Mbit/s）；CAN接口（2.0B Active）；USB 2.0全速接口
其他：CRC计算单元、96位ID；封装为ECOPACK®

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M3
	CPU最大主频	72MHz
	CPU位数	32 Bit
	程序存储容量	32KB
	程序存储器类型	FLASH
	RAM容量	10KB

	属性	参数值
	EEPROM容量	-
	I/O数量	37
	ADC(位数)	12bit
	振荡器类型	内置
	工作电压	2V~3.6V
	工作温度	-40℃~+85℃
