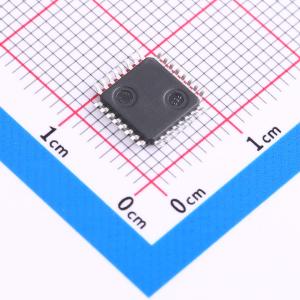

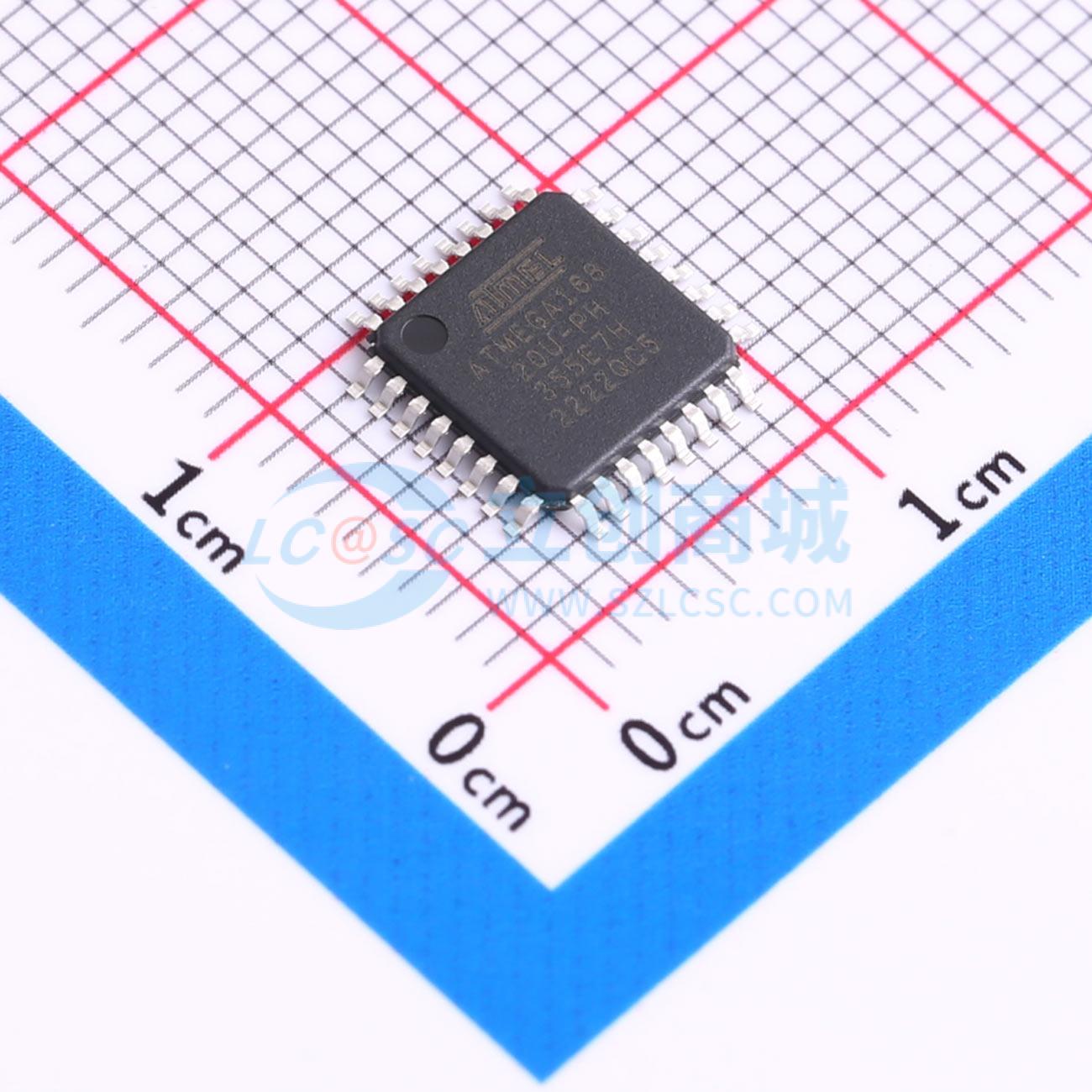

ATMEGA168-20AUR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AVR 内核结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在单个时钟周期执行的一条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时吞吐量比传统的CISC微控制器快十倍。ATmega48/V/ 88/V /168/V 提供以下特性：4K/8K/16K字节的具有读写同时功能的系统内可编程闪存，256/512/512字节EEPROM，512/1K/1K字节SRAM，23个通用I/O线，32个通用工作寄存器，实时时钟（RTC），三个灵活的带比较模式和PWM功能的定时器/计数器，1个串行可编程USART，1个面向字节的两线制串行接口（I2C），一个6通道10位ADC（TQFP和QFN/MLF封装中有8个通道），带有内部振荡器的可编程看门狗定时器，SPI串行端口，以及六种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、SPI端口和中断系统继续工作。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一次中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分处于休眠状态时维持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC外的所有I/O模块，以减少ADC转换期间的开关噪声。待机模式下，晶体/谐振器振荡器保持运行而设备其余部分处于休眠状态。这使得可以快速启动并结合低功耗。在扩展待机模式下，主振荡器和异步定时器都继续运行。Atmel提供QTouch 库，用于将电容式触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了强大的感应能力，并包括完全去抖动的触摸键报告，还包括相邻键抑制（AKS™）技术，以实现按键事件的明确检测。易于使用的QTouch套件工具链使您可以探索、开发和调试自己的触摸应用。该设备采用Atmel高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分被更新时，Boot Flash部分中的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与系统内自编程Flash集成在一个单片上， ATmega48/V/ 88/V /168/V是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48/V/ 88/V /168/V支持全套程序和系统开发工具，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
品牌名称: MICROCHIP(美国微芯)
商品型号: ATMEGA168-20AUR
商品编号: C2053963
商品封装: TQFP-32(7x7)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

Atmel AVR 内核结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在单个时钟周期执行的一条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时吞吐量比传统的CISC微控制器快十倍。

ATmega48/V/ 88/V /168/V 提供以下特性：4K/8K/16K字节的具有读写同时功能的系统内可编程闪存，256/512/512字节EEPROM，512/1K/1K字节SRAM，23个通用I/O线，32个通用工作寄存器，实时时钟（RTC），三个灵活的带比较模式和PWM功能的定时器/计数器，1个串行可编程USART，1个面向字节的两线制串行接口（I2C），一个6通道10位ADC（TQFP和QFN/MLF封装中有8个通道），带有内部振荡器的可编程看门狗定时器，SPI串行端口，以及六种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、SPI端口和中断系统继续工作。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一次中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分处于休眠状态时维持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC外的所有I/O模块，以减少ADC转换期间的开关噪声。待机模式下，晶体/谐振器振荡器保持运行而设备其余部分处于休眠状态。这使得可以快速启动并结合低功耗。在扩展待机模式下，主振荡器和异步定时器都继续运行。

Atmel提供QTouch 库，用于将电容式触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了强大的感应能力，并包括完全去抖动的触摸键报告，还包括相邻键抑制（AKS™）技术，以实现按键事件的明确检测。易于使用的QTouch套件工具链使您可以探索、开发和调试自己的触摸应用。

该设备采用Atmel高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分被更新时，Boot Flash部分中的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与系统内自编程Flash集成在一个单片上，Atmel ATmega48/V/ 88/V /168/V是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega48/V/ 88/V /168/V支持全套程序和系统开发工具，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

商品特性

高性能、低功耗的AtmelAVR 8位微控制器系列，采用先进的RISC架构

131条强大指令
大多数单时钟周期执行
32x8通用工作寄存器
完全静态操作
在20MHz下最高可达20 MIPS吞吐量
片上2周期乘法器

高耐久性非易失性存储器段

4K/8K/16K字节的系统内自编程Flash程序存储器
256/512/512字节EEPROM
512/1K/1K字节内部SRAM
写/擦除次数：10,000次Flash/100,000次EEPROM
数据保持时间：85℃下20年/25℃下100年
可选引导代码段，带有独立锁定位
通过片上引导程序进行系统内编程
真正的读写同时操作

软件安全编程锁

支持Atmel QTouch库

电容触摸按钮、滑块和滚轮
QTouch和QMatrix采集
最多64个传感通道

外设特性

两个带独立预分频器和比较模式的8位定时器/计数器
一个带独立预分频器、比较模式和捕获模式的16位定时器/计数器
带独立振荡器的实时时钟
六个PwM通道
TQFP和QFN/MLF封装中的8通道10位ADC（温度测量）
PDIP封装中的6通道10位ADC（温度测量）
两个主/从SPI串行接口
一个可编程串行USART
一个字节定向的2线串行接口（兼容Philips I2C）
带独立片上振荡器的可编程看门狗定时器
一个片上模拟比较器
引脚变化中断和唤醒

特殊微控制器特性

上电复位和可编程掉电检测
内部校准振荡器
外部和内部中断源
六种睡眠模式：空闲、ADC降噪、节能、掉电、待机和扩展待机

I/O和封装

23个可编程I/O引脚
28引脚PDIP、32引脚TQFP、28焊盘QFN/MLF和32焊盘QFN/MLF

工作电压：ATmega48/88/168为2.7-5.5V，ATmega48V/88V/168V为1.8-5.5V

温度范围：-40℃至85℃

速度等级：

ATmega48/88/168：0 - 10MHz @ 2.7V - 5.5V，0 - 20MHz @ 4.5V - 5.5V
ATmega48V/88V/168V：0 - 4MHz @ 1.8V - 5.5V，0 - 10MHz @ 2.7V - 5.5V

在1MHz、1.8V、25℃下的功耗

活动模式：0.3mA
掉电模式：0.1µA
节能模式：0.8µA（包括32kHz实时时钟）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	AVR
	CPU最大主频	20MHz
	CPU位数	8 Bit
	程序存储容量	16KB
	程序存储器类型	FLASH
	RAM容量	1KB

	属性	参数值
	EEPROM容量	512Byte
	I/O数量	23
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	2.7V~5.5V
	工作温度	-40℃~+85℃
