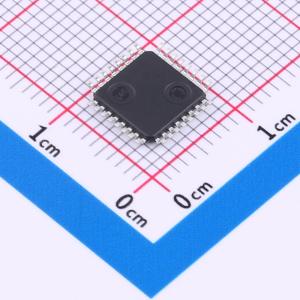

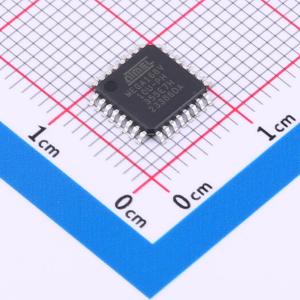

温馨提醒：图片仅供参考，商品以实物为准

ATMEGA168V-10AUR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AVR 核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。这种架构在实现比传统CISC微控制器快达十倍的数据吞吐量的同时，更加代码高效。ATmega48/V/ 88/V /168/V 提供以下特性：具有读写同时功能的4K/8K/16K字节在系统可编程闪存、256/512/512字节EEPROM、512/1K/1K字节SRAM、23个通用I/O线、32个通用工作寄存器、实时时钟（RTC）、三个带有比较模式和PWM的灵活定时器/计数器、1个串行可编程USART、1个面向字节的两线串行接口（I2C）、一个6通道10位ADC（TQFP和QFN/MLF封装中有8个通道）、带内部振荡器的可编程看门狗定时器、SPI串行端口以及六种软件可选的节能模式。空闲模式会停止CPU，但允许SRAM、定时器/计数器、SPI端口和中断系统继续运行。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时维持一个定时基准。ADC降噪模式会停止CPU及所有I/O模块（除了异步定时器和ADC）以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器保持运行而设备其余部分处于睡眠状态，这允许快速启动并结合低功耗。在扩展待机模式下，主振荡器和异步定时器都继续运行。Atmel提供了QTouch 库，用于将电容式触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了强大的感应能力，并包括完全去抖动的触摸键报告，还包括相邻按键抑制（AKS™）技术，确保按键事件检测明确无误。易于使用的QTouch套件工具链让您能够探索、开发和调试自己的触摸应用。该设备采用Atmel的高密度非易失性存储技术制造。片上ISP闪存允许通过SPI串行接口、传统的非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口下载应用程序到应用闪存中。当应用程序闪存部分被更新时，引导闪存部分中的软件将继续运行，提供真正的读写同时操作。通过将8位RISC CPU与片上在系统自编程闪存集成在同一芯片上， ATmega48/V/ 88/V /168/V 是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48/V/ 88/V /168/V 获得了全面的程序和系统开发工具支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器以及评估套件。
品牌名称: MICROCHIP(美国微芯)
商品型号: ATMEGA168V-10AUR
商品编号: C2053960
商品封装: TQFP-32(7x7)
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

Atmel AVR 核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。这种架构在实现比传统CISC微控制器快达十倍的数据吞吐量的同时，更加代码高效。

ATmega48/V/ 88/V /168/V 提供以下特性：具有读写同时功能的4K/8K/16K字节在系统可编程闪存、256/512/512字节EEPROM、512/1K/1K字节SRAM、23个通用I/O线、32个通用工作寄存器、实时时钟（RTC）、三个带有比较模式和PWM的灵活定时器/计数器、1个串行可编程USART、1个面向字节的两线串行接口（I2C）、一个6通道10位ADC（TQFP和QFN/MLF封装中有8个通道）、带内部振荡器的可编程看门狗定时器、SPI串行端口以及六种软件可选的节能模式。空闲模式会停止CPU，但允许SRAM、定时器/计数器、SPI端口和中断系统继续运行。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时维持一个定时基准。ADC降噪模式会停止CPU及所有I/O模块（除了异步定时器和ADC）以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器保持运行而设备其余部分处于睡眠状态，这允许快速启动并结合低功耗。在扩展待机模式下，主振荡器和异步定时器都继续运行。

Atmel提供了QTouch 库，用于将电容式触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了强大的感应能力，并包括完全去抖动的触摸键报告，还包括相邻按键抑制（AKS™）技术，确保按键事件检测明确无误。易于使用的QTouch套件工具链让您能够探索、开发和调试自己的触摸应用。

该设备采用Atmel的高密度非易失性存储技术制造。片上ISP闪存允许通过SPI串行接口、传统的非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口下载应用程序到应用闪存中。当应用程序闪存部分被更新时，引导闪存部分中的软件将继续运行，提供真正的读写同时操作。通过将8位RISC CPU与片上在系统自编程闪存集成在同一芯片上，Atmel ATmega48/V/ 88/V /168/V 是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega48/V/ 88/V /168/V 获得了全面的程序和系统开发工具支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器以及评估套件。

商品特性

高性能、低功耗的AtmelAVR 8位微控制器系列

131条强大指令
大多数单时钟周期执行
32x8通用工作寄存器
全静态操作
最高20MHz时达到20 MIPS吞吐量
片上2周期乘法器

高耐久性非易失性存储段

4K/8K/16K字节的在系统自编程Flash程序存储器
256/512/512字节EEPROM
512/1K/1K字节内部SRAM
写/擦除次数：10,000次Flash/100,000次EEPROM
数据保持时间：85℃下20年/25℃下100年
可选引导代码段，带独立锁定位
通过片上引导程序进行在系统编程
真正的读写同时操作
软件安全编程锁

Atmel QTouch库支持

电容式触摸按钮、滑块和滚轮
QTouch和QMatrix采集
最多64个感应通道

外设特性

两个8位定时器/计数器，带独立预分频器和比较模式
一个16位定时器/计数器，带独立预分频器、比较模式和捕获模式
带独立振荡器的实时时钟
六个PwM通道
TQFP和QFN/MLF封装中的8通道10位ADC（温度测量）
PDIP封装中的6通道10位ADC（温度测量）
两个主/从SPI串行接口
一个可编程串行USART
一个字节导向的2线串行接口（Philips I2C兼容）
带独立片上振荡器的可编程看门狗定时器
一个片上模拟比较器
引脚变化中断和唤醒
上电复位和可编程掉电检测
内部校准振荡器
外部和内部中断源
六种睡眠模式：空闲、ADC降噪、节能、断电、待机和扩展待机

I/O和封装

23个可编程I/O线
28引脚PDIP、32引脚TQFP、28焊盘QFN/MLF和32焊盘QFN/MLF
工作电压：ATmega48/88/168为2.7-5.5V，ATmega48V/88V/168V为1.8-5.5V
温度范围：-40℃至85℃
速度等级：
- ATmega48/88/168：2.7V-5.5V时0-10MHz，4.5V-5.5V时0-20MHz
- ATmega48V/88V/168V：1.8V-5.5V时0-4MHz，2.7V-5.5V时0-10MHz
功耗（1MHz，1.8V，25℃）：
- 活动模式：0.3mA
- 断电模式：0.1μA
- 节能模式：0.8μA（包括32kHz RTC）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	AVR
	CPU最大主频	10MHz
	CPU位数	8 Bit
	程序存储容量	16KB
	程序存储器类型	FLASH
	RAM容量	1KB

	属性	参数值
	EEPROM容量	512Byte
	I/O数量	23
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~5.5V
	工作温度	-40℃~+85℃
