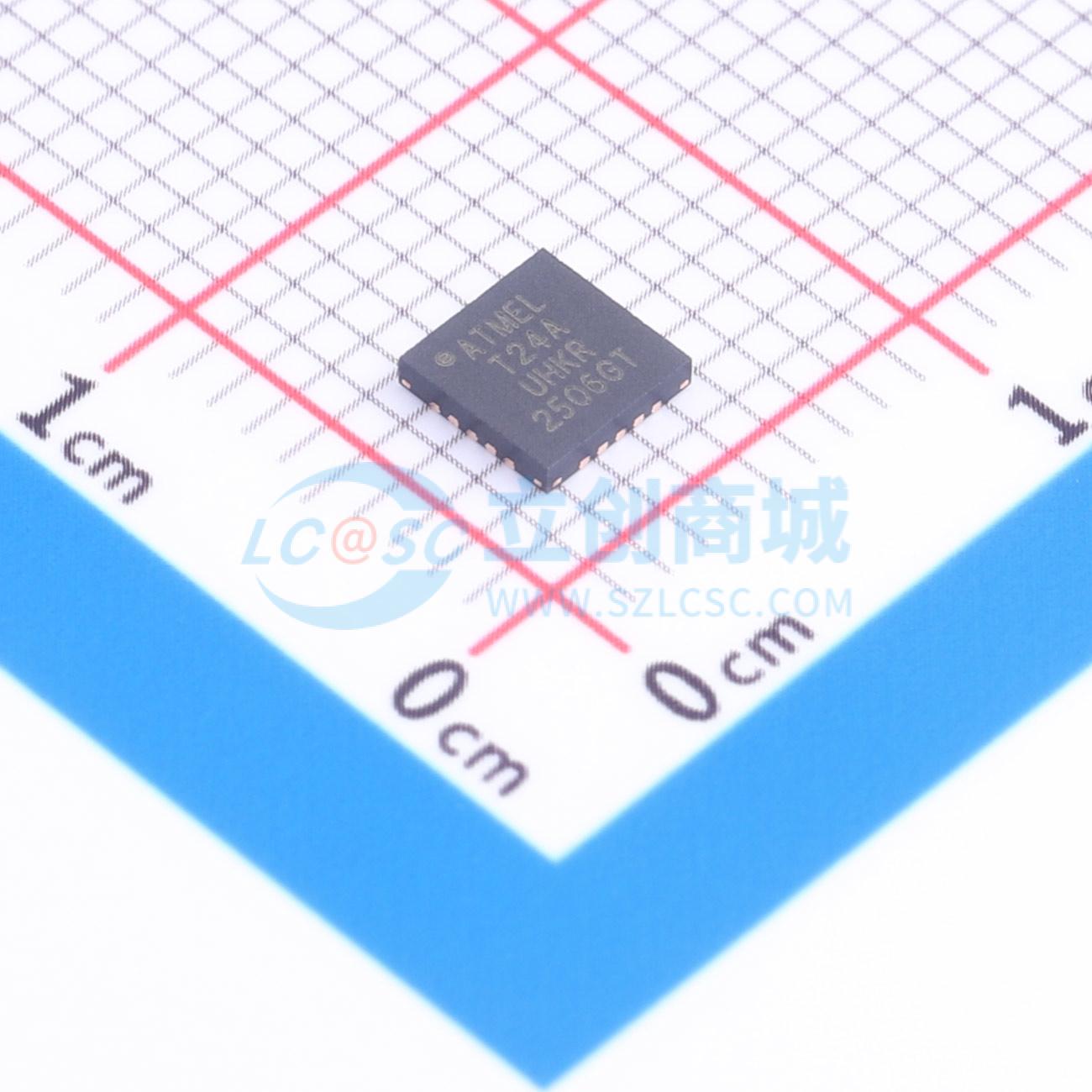

ATTINY24A-MUR

ATtiny24A/44A/84A是基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令，ATtiny24A/44A/84A实现接近1 MIPs/MHz的吞吐量，允许系统设计者优化功耗与处理速度。AVR内核结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在单个时钟周期内执行的单个指令中访问两个独立的寄存器。由此产生的架构更有效地利用代码，同时实现比传统CISC微控制器快十倍的吞吐量。

ATtiny24A/44A/84A提供以下特性：2K/4K/8K字节的系统内可编程闪存，128/256/512字节的EEPROM，128/256/512字节的SRAM，12条通用I/O线路，32个通用工作寄存器，一个带有两个PWM通道的8位定时器/计数器，一个带有两个PWM通道的16位定时器/计数器，内部和外部中断，一个8通道10位ADC，用于12个差分ADC通道对的可编程增益级（1x，20x），一个带有内部振荡器的可编程看门狗定时器，内部校准振荡器以及四种软件选择的省电模式。空闲模式停止CPU，同时允许SRAM、定时器/计数器、ADC、模拟比较器和中断系统继续运行。ADC降噪模式通过停止CPU和所有I/O模块（ADC除外）来最小化ADC转换期间的开关噪声。在掉电模式下，寄存器保持其内容，并且在下一次中断或硬件复位之前禁用所有芯片功能。在待机模式下，晶体/谐振器振荡器正在运行，而设备的其余部分正在休眠，从而实现非常快的启动并结合低功耗。

该设备采用Atmel的高密度非易失性存储技术制造。片上的ISP闪存允许通过SPI串行接口、传统的非易失性存储器程序员或在AVR内核上运行的片上引导代码对程序存储器进行系统内重新编程。ATtiny24A/44A/84A AVR支持完整的程序和系统开发工具套件，包括：C编译器、宏汇编器、程序调试器/模拟器和评估套件。
