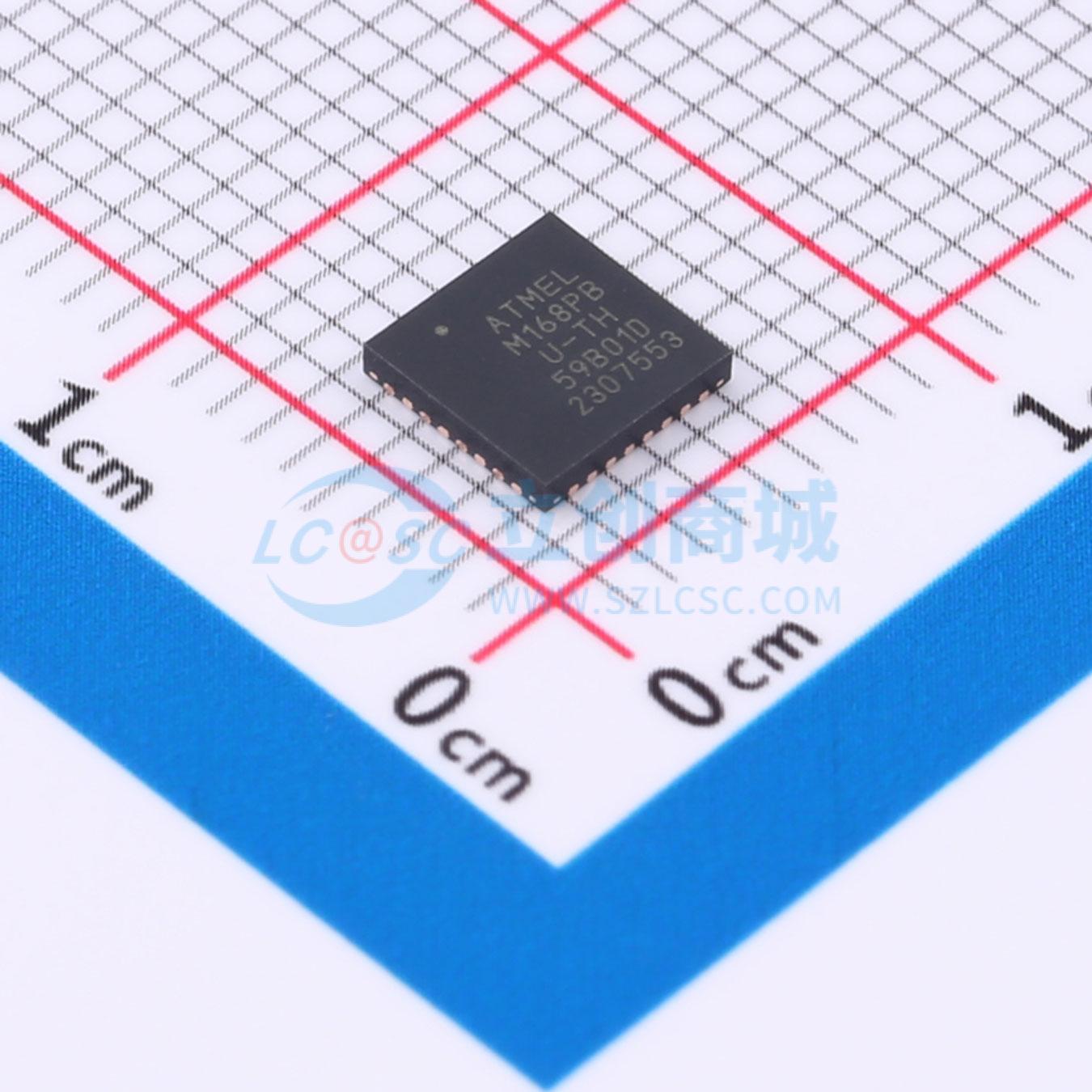

ATMEGA168PB-MUR实物图

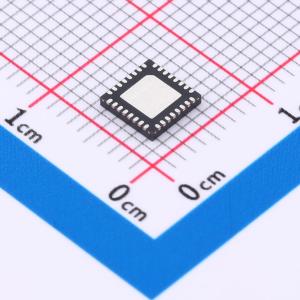

  • ATMEGA168PB-MUR商品缩略图
  • ATMEGA168PB-MUR商品缩略图
  • ATMEGA168PB-MUR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ATMEGA168PB-MUR

高性能、低功耗8位微控制器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
ATmega48PB/88PB/168PB是一款基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令,ATmega48PB/88PB/168PB实现了接近每MHz 1 MIPS的吞吐量,使系统设计者能够优化功耗与处理速度之间的平衡。该设备结合了丰富的指令集和32个通用工作寄存器,所有这些都直接连接到算术逻辑单元(ALU),允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。这使得代码效率更高,并且比传统的CISC微控制器快十倍。ATmega48PB/88PB/168PB提供以下特性:具有读写同时进行能力的4/8/16K字节在系统可编程闪存、256/512/512字节EEPROM、512/1K/1K字节SRAM、27条通用I/O线、32个通用工作寄存器、三个带有比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线串行接口(I2C)、一个SPI串行端口、一个6通道10位ADC(TQFP和VQFN封装中有8个通道)、一个带有内部振荡器的可编程看门狗定时器以及六种软件可选的节能模式。空闲模式停止CPU运行,但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续工作。掉电模式保存寄存器内容,但冻结振荡器,禁用所有其他芯片功能,直到下一次中断或硬件复位。在节能模式下,异步定时器继续运行,允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU和所有I/O模块(除了异步定时器和ADC)的工作,以减少ADC转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行,而设备的其余部分处于休眠状态。这允许非常快速地启动并结合低功耗。Microchip提供了QTouch 库,用于将电容式触摸按钮、滑块和轮的功能嵌入AVR微控制器中。专利的电荷转移信号采集提供了稳健的感应,并包括完全去抖动的触摸键报告,并包括相邻键抑制™(AKS™)技术,以实现对按键事件的明确检测。易于使用的QTouch Composer允许您探索、开发和调试自己的触摸应用程序。该设备采用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分更新时,引导Flash部分中的软件将继续运行,从而提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash结合在单片芯片上,ATmega48PB/88PB/168PB是一款强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。
商品型号
ATMEGA168PB-MUR
商品编号
C2053060
商品封装
VFQFN-32(5x5)​
包装方式
编带
商品毛重
0.253333克(g)

商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核AVR
CPU最大主频20MHz
CPU位数8 Bit
程序存储容量16KB
程序存储器类型FLASH
RAM容量1KB
属性参数值
EEPROM容量512Byte
I/O数量27
ADC(位数)10bit
振荡器类型内置
工作电压1.8V~5.5V
工作温度-40℃~+85℃

商品概述

ATmega48PB/88PB/168PB是一款基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令,ATmega48PB/88PB/168PB实现了接近每MHz 1 MIPS的吞吐量,使系统设计者能够优化功耗与处理速度之间的平衡。该设备结合了丰富的指令集和32个通用工作寄存器,所有这些都直接连接到算术逻辑单元(ALU),允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。这使得代码效率更高,并且比传统的CISC微控制器快十倍。

ATmega48PB/88PB/168PB提供以下特性:具有读写同时进行能力的4/8/16K字节在系统可编程闪存、256/512/512字节EEPROM、512/1K/1K字节SRAM、27条通用I/O线、32个通用工作寄存器、三个带有比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线串行接口(I2C)、一个SPI串行端口、一个6通道10位ADC(TQFP和VQFN封装中有8个通道)、一个带有内部振荡器的可编程看门狗定时器以及六种软件可选的节能模式。空闲模式停止CPU运行,但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续工作。掉电模式保存寄存器内容,但冻结振荡器,禁用所有其他芯片功能,直到下一次中断或硬件复位。在节能模式下,异步定时器继续运行,允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU和所有I/O模块(除了异步定时器和ADC)的工作,以减少ADC转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行,而设备的其余部分处于休眠状态。这允许非常快速地启动并结合低功耗。

Microchip提供了QTouch 库,用于将电容式触摸按钮、滑块和轮的功能嵌入AVR微控制器中。专利的电荷转移信号采集提供了稳健的感应,并包括完全去抖动的触摸键报告,并包括相邻键抑制™(AKS™)技术,以实现对按键事件的明确检测。易于使用的QTouch Composer允许您探索、开发和调试自己的触摸应用程序。

该设备采用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分更新时,引导Flash部分中的软件将继续运行,从而提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash结合在单片芯片上,ATmega48PB/88PB/168PB是一款强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

商品特性

  • 高性能、低功耗的Microchip AVR 8位微控制器系列
  • 先进的RISC架构
    • 131条强大的指令——大多数单时钟周期执行
    • 32x8通用工作寄存器
    • 完全静态操作
    • 最高20MHz时可达20 MIPS吞吐量
    • 片上2周期乘法器
  • 高耐久非易失性存储段
    • 4/8/16KBytes的在系统自编程Flash程序
    • 256/512/512Bytes EEPROM
    • 512/1K/1KBytes内部SRAM
    • 写/擦除次数:10,000次Flash/100,000次EEPROM
    • 数据保持:85℃下20年/25℃下100年
    • 可选带独立锁定位的引导代码段
    • 通过片上引导程序进行在系统编程
    • 真正的读写同时操作
    • 编程锁以确保软件安全
  • Microchip QTouch库支持
    • 电容触摸按钮、滑块和滚轮
    • QTouch和QMatrix采集
    • 最多64个感应通道
  • 外设特性
    • 两个8位定时器/计数器(TC),带有独立预分频器和比较模式
    • 16位定时器/计数器,带有独立预分频器、比较模式和捕获模式
    • 带有独立振荡器的实时时钟(RTC)
    • 六个脉宽调制(PwM)通道
    • 8通道10位ADC,具有温度测量功能
    • 可编程串行USART,具有帧开始检测
    • 主/从SPI串行接口
    • 字节导向的两线串行接口(Philips I2C兼容)
    • 带有独立片上振荡器的可编程看门狗定时器(wDT)
    • 片上模拟比较器
    • 引脚变化中断和唤醒
    • 256通道电容触摸和接近感应
  • 特殊微控制器特性
    • 上电复位(POR)和可编程掉电检测(BOD)
    • 内部校准振荡器
    • 外部和内部中断源
    • 六种睡眠模式:空闲、ADC降噪、节能、掉电、待机和扩展待机
    • 唯一设备ID
  • I/O和封装
    • 27个可编程I/O引脚
    • 32引脚TQFP和32焊盘VQFN
  • 工作电压:1.8 - 5.5V
  • 温度范围:-40℃至105℃
  • 速度等级:0 - 4MHz@1.8 - 5.5V,0 - 10MHz@2.7 - 5.5V,0 - 20MHz @ 4.5 - 5.5V
  • 功耗(1MHz,1.8V,25℃)
    • 活动模式:0.35mA
    • 掉电模式:0.23µA
    • 节能模式:<1.4µA(包括32kHz RTC)

数据手册PDF
