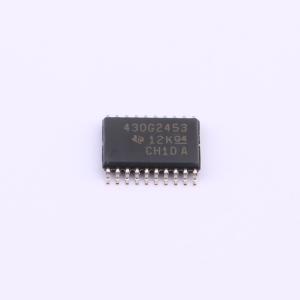

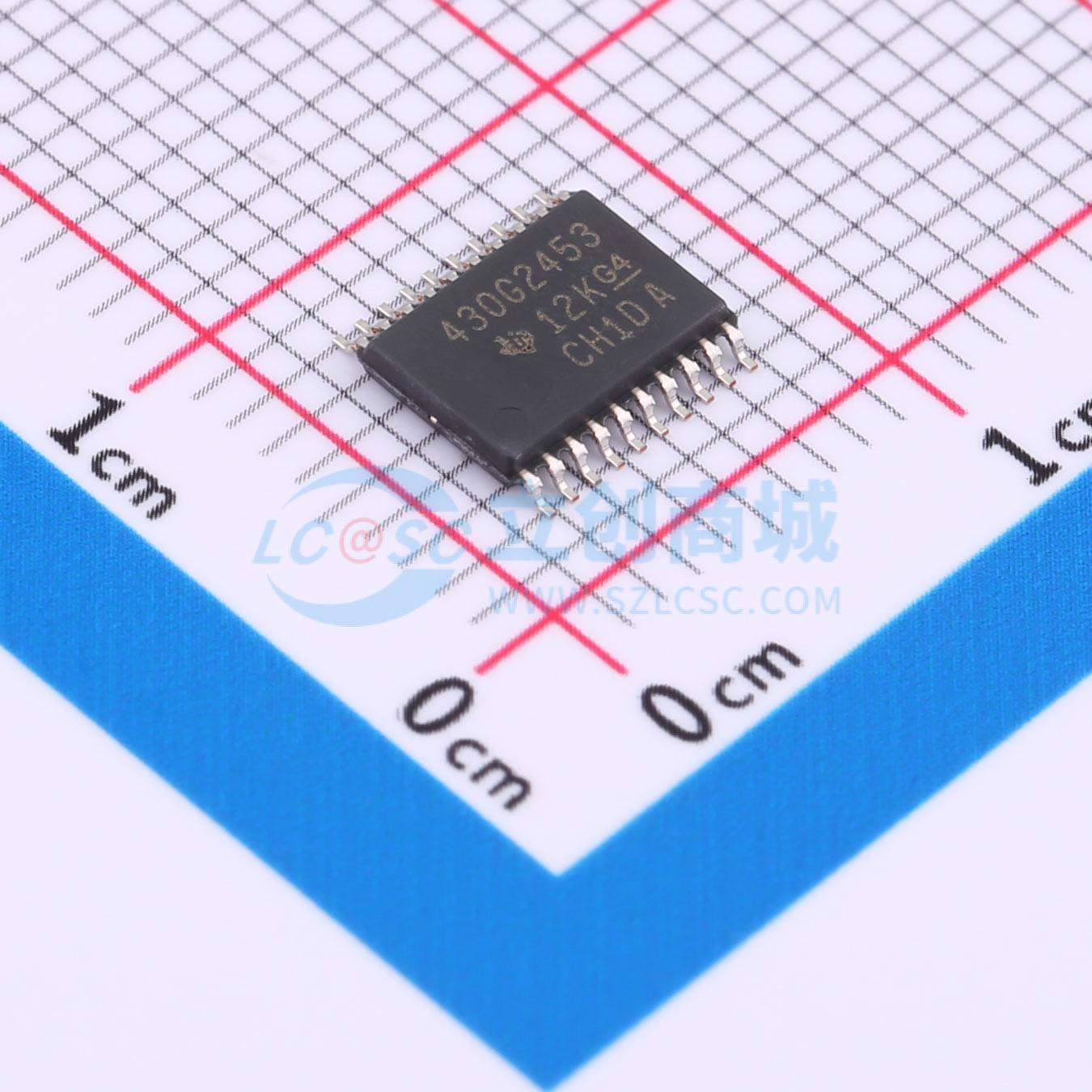

温馨提醒：图片仅供参考，商品以实物为准

MSP430G2453IPW20R

具有 8KB 闪存、512B SRAM、10 位 ADC、比较器、UART/SPI/I2C 和计时器的 16MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430G2453 具有 8KB 闪存、512B SRAM、10 位 ADC、比较器、UART/SPI/I2C、计时器的 16MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430G2453IPW20R
商品编号: C2052943
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

MSP430 系列超低功耗微控制器包含多种器件，它们特有面向多种应用的不同外设集。这种架构与5 种低功耗模式相组合，专为在便携式测量应用中延长电池使用寿命而优化。该器件具有一个强大的16 位RISC CPU，16 位寄存器和有助于获得最大编码效率的常数发生器。数字控制振荡器(DCO) 可在不到1µs 的时间里完成从低功耗模式至运行模式的唤醒。

MSP430G2x13 和MSP430G2x53 系列是超低功耗混合信号微控制器，具有内置的16 位定时器、多达24 个支持触摸感测的I/O 引脚、一个多用途模拟比较器以及采用通用串行通信接口的内置通信能力。此外，MSP430G2x53 系列成员还具有一个10 位模数(A/D) 转换器。

典型应用包括低成本传感器系统，此类系统负责捕获模拟信号、将之转换为数字值、随后对数据进行处理以进行显示或传送至主机系统。

商品特性

低电源电压范围：1.8V 至3.6V
超低功耗
运行模式：230μA （在1MHz 频率和2.2V 电压条件下）
待机模式：0.5μA
关闭模式（RAM 保持）：0.1μA
5 种节能模式
可在不到1μs 的时间里超快速地从待机模式唤醒
16 位精简指令集(RISC) 架构，62.5ns 指令周期时间
具有四种校准频率并高达16MHz 的内部频率
内部超低功耗低频(LF) 振荡器
32kHz 晶振
外部数字时钟源
两个16 位Timer_A，分别具有三个捕获/比较寄存器
多达24 个支持触摸感测的I/O 引脚
通用串行通信接口(USCI)
支持自动波特率检测的增强型通用异步收发器(UART)
IrDA 编码器和解码器
同步SPI
I²C
用于模拟信号比较功能或者斜率模数(A/D) 转换的片载比较器
带有内部基准、采样与保持以及自动扫描功能的10 位200ksps 模数(A/D) 转换器
欠压检测器
串行板上编程，无需外部编程电压，利用安全熔丝实现可编程代码保护
具有两线制(Spy-Bi-Wire) 接口的片上仿真逻辑电路

应用领域

低成本传感器系统

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16MHz
	CPU位数	16 Bit
	程序存储容量	8KB
	程序存储器类型	FLASH
	RAM容量	512Byte

	属性	参数值
	EEPROM容量	-
	I/O数量	16
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
