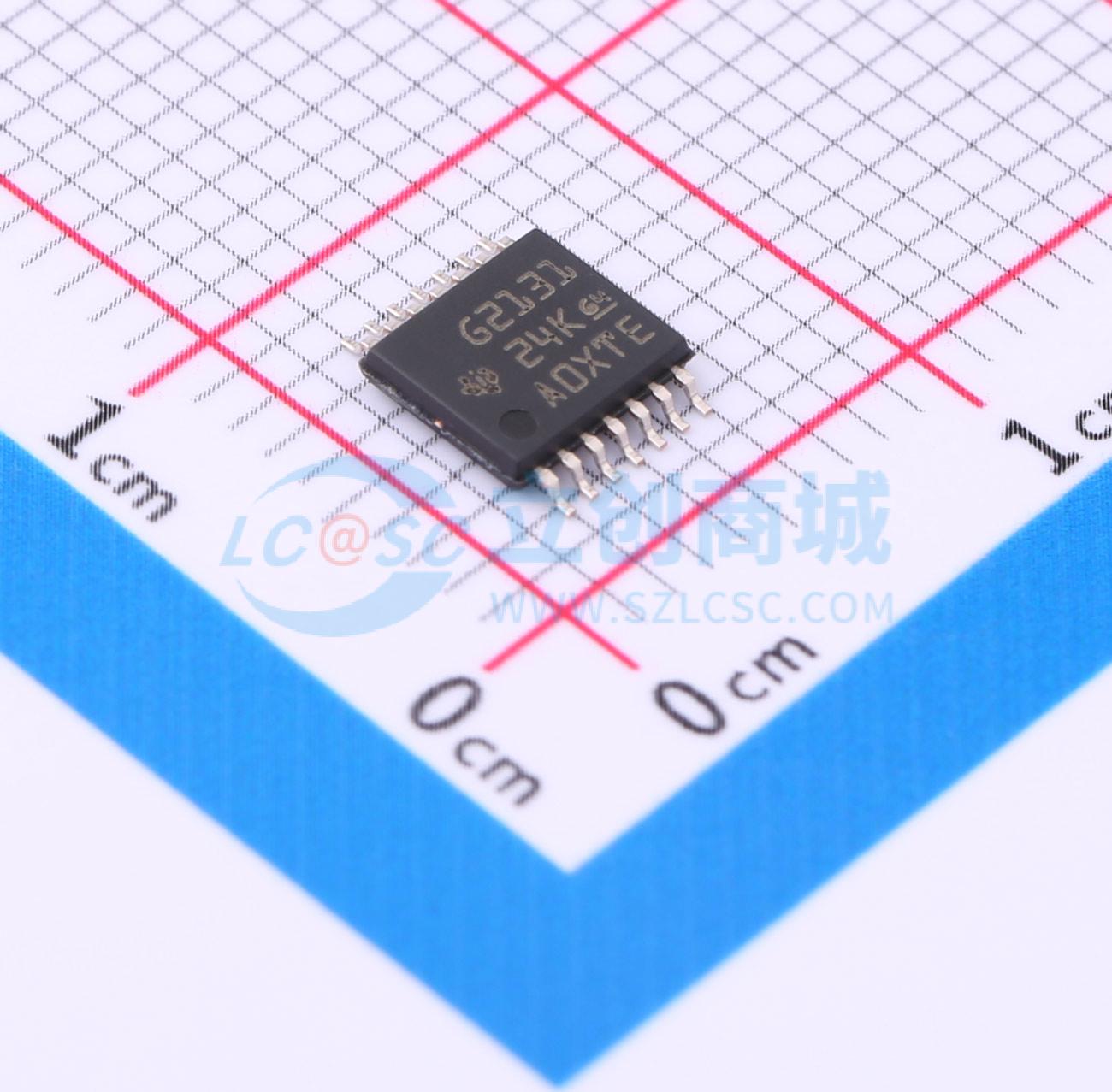

MSP430G2131IPW14R

MSP430 系列超低功耗微控制器包含多种器件，特有面向多种应用的不同外设集。这种架构与5 种低功耗模式相组合，专为在便携式测量应用中延长电池使用寿命而优化。该器件具有一个强大的16 位RISC CPU，16 位寄存器和有助于获得最大编码效率的常数发生器。数字控制振荡器(DCO) 可在不到1µs 的时间里完成从低功耗模式至运行模式的唤醒。

MSP430G2x21/G2x31 系列产品是超低功率混合信号微控制器，装有一个内置的16 位定时器和10 个I/O 引脚。MSP430G2x31 系列产品有一个10 位模数(A/D) 转换器和使用同步协议（SPI 或者I2C）的内置通信功能。

典型应用包括低成本传感器系统，此类系统负责捕获模拟信号，将之转换为数字值，随后对数据进行处理以进行显示或传送至一个主机系统。

MSP430 CPU 具有一个对于应用高度透明的16 位精简指令集(RISC) 架构。所有的操作（程序流指令除外）均作为寄存器操作与用于源操作数的7 种寻址模式和用于目的操作数的4 种寻址模式一起执行。

CPU 与16 个寄存器进行了集成，从而提供精简指令执行时间。寄存器至寄存器操作执行时间为CPU 时钟的一个周期。

其中的4 个寄存器（R0 至R3）分别专门用作程序计数器、栈指针、状态寄存器和常数发生器。其余的寄存器为通用型寄存器。

采用数据、地址和控制总线将外设连接至CPU，并可利用所有的指令对外设进行控制。

该指令集包括带有3 种格式和7 种地址模式的51 条原始指令以及用于扩展地址范围的额外指令。每条指令均可操作字和字节数据。

MSP430 具有一种运行模式及5 种可利用软件来选择的低功耗操作模式。一个中断事件能够将器件从任一低功耗模式唤醒、处理请求、并在接收到来自中断程序的返回信号时恢复至低功耗模式。

• 低电源电压范围：1.8V 至3.6V
• 超低功耗：
  • 运行模式：220μA（在1MHz 频率和2.2V 电压条件下）
  • 待机模式：0.5μA
  • 关闭模式（RAM 保持）：0.1μA
  • 5 种节能模式
  • 可在不到1μs 的时间里超快速地从待机模式唤醒
• 16 位精简指令集(RISC) 架构，62.5ns 指令周期时间
• 具有一个校准频率并高达16MHz 的内部频率
• 内部极低功率低频(LF) 振荡器
• 32kHz 晶振
• 外部数字时钟源
• 具有2 个捕捉/比较寄存器的16 位Timer_A
• 支持SPI 和I2C 的通用串行接口
• 欠压检测器
• 带内部基准、采样与保持、和自动扫描功能的10 位200 每秒千次采样(ksps) 模数(A/D) 转换器
• 串行板上编程，无需外部编程电压，利用安全熔丝实现可编程代码保护
• 具有两线制(Spy - Bi - Wire) 接口的片上仿真逻辑电路

• 低成本传感器系统
