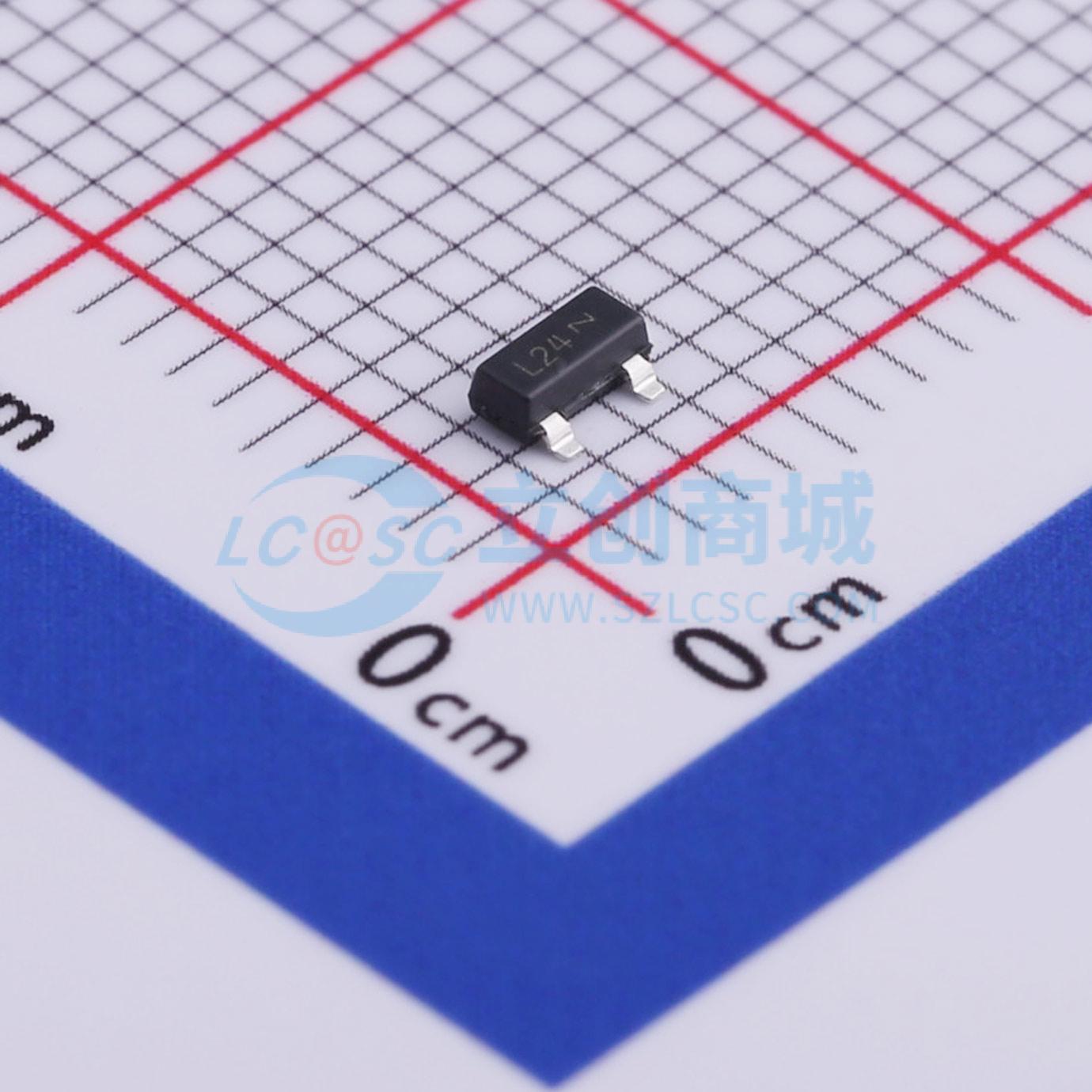

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 55V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 29V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3.5pF |
商品概述
该浪涌保护系列产品可提供瞬态过压保护，同时显著降低电容。通过串联一个补偿二极管来降低电容。这种集成解决方案可为高速接口（如通信系统、计算机和计算机外设）提供静电放电保护。
商品特性
- 浪涌保护二极管与补偿二极管串联，电容小于 5 pF
- 静电放电保护符合 IEC 61000-4-2、4-4、4-5 标准
- 峰值功率额定值为 300W（8×20 μs）
- 使用两个器件可实现双向保护
- 阻燃等级为 UL 94 V-0
- 带有 SZ 前缀，适用于汽车及其他有独特场地和控制变更要求的应用；符合 AEC-Q101 标准，可提供生产件批准程序（PPAP）文件
- 这些器件无铅、无卤/无溴化阻燃剂，符合 RoHS 标准
应用领域
- 通信系统
- 计算机
- 计算机外设
- 高速输入/输出数据线
- 多条输入/输出线
