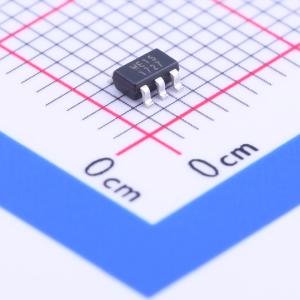

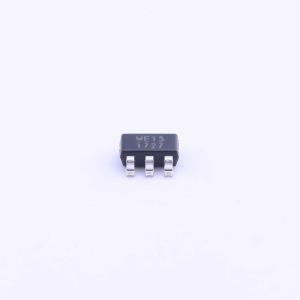

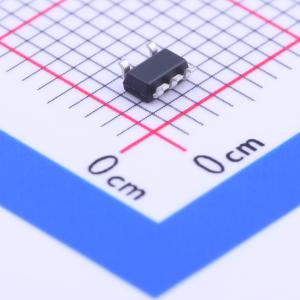

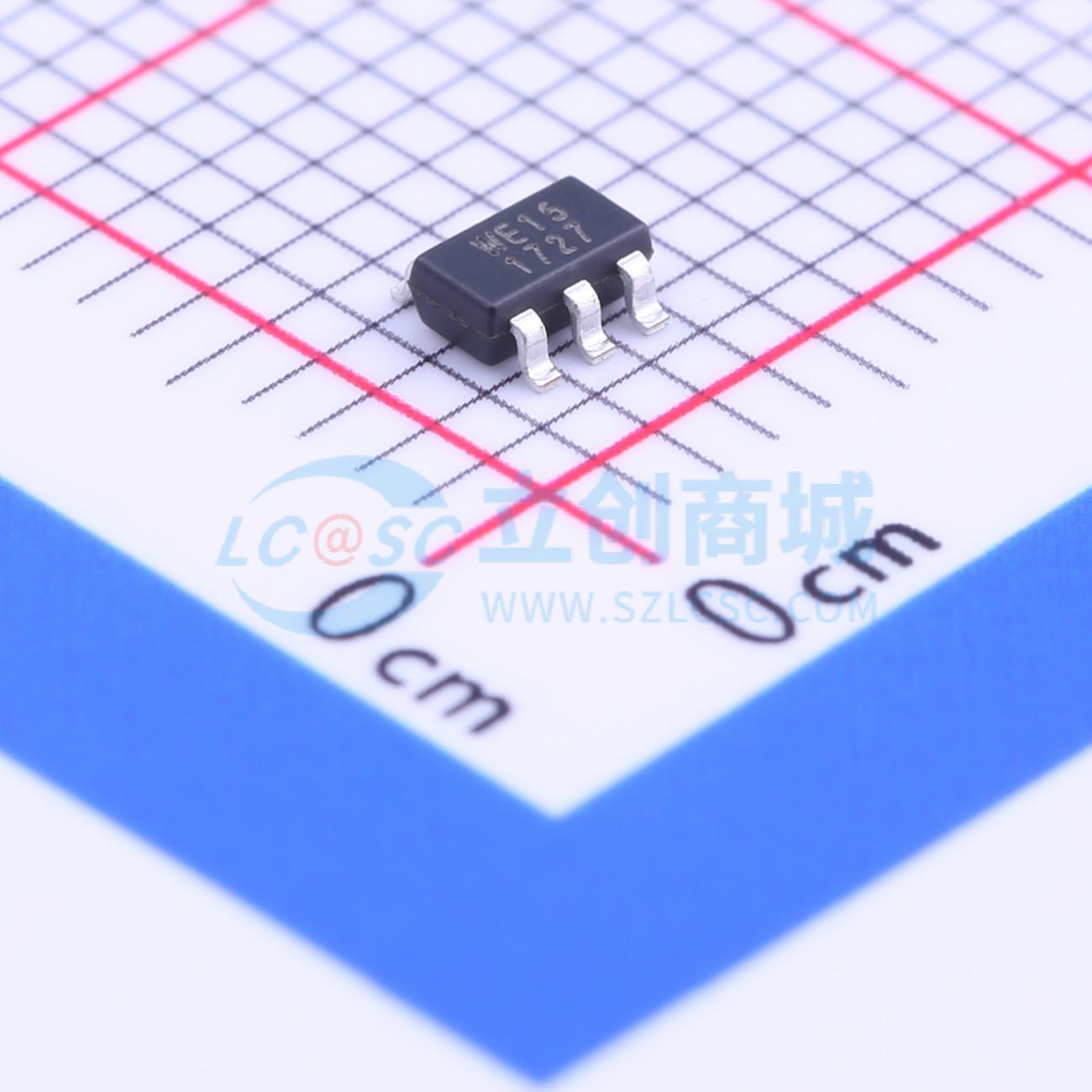

温馨提醒：图片仅供参考，商品以实物为准
WL2801E15-5/TR
停产 1.5V 200mA 5.5V
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WL2801E15-5/TR
- 商品编号
- C213163
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.5V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 75dB@(217Hz) | |
| 压差 | 170mV@(200mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 70uA | |
| 噪声 | 100uVrms | |
| 功能特性 | 短路保护；使能控制；过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
WL2801E系列是一款高精度、低噪声、高速、低压差CMOS线性稳压器，具有高纹波抑制能力。该器件在手机、笔记本电脑和其他便携式设备中提供了具有成本效益的性能。 电流限制器的折返电路还可作为输出引脚的短路保护和输出电流限制器。 WL2801E稳压器采用标准SOT - 23 - 5L封装。标准产品无铅且无卤素。
商品特性
- 输入电压：2.7V~5.5V
- 输出范围：1.2V~3.3V
- 输出电流：200mA（@Vout<2V）（典型值）
- 输出电流：300mA（@Vout>2V）（典型值）
- 电源抑制比：75dB @ 217Hz
- 压差：170mV @ IOUT = 200mA
- 静态电流：70μA（典型值）
- 关断电流：<0.1μA
- 推荐电容：1μF
应用领域
- MP3/MP4播放器
- 手机、无线电话、数码相机
- 蓝牙、无线手持设备
- 其他便携式电子设备
