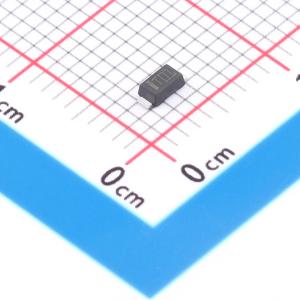

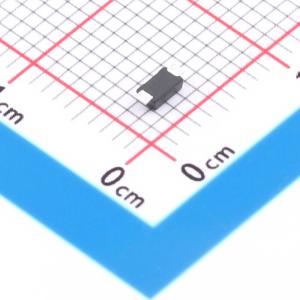

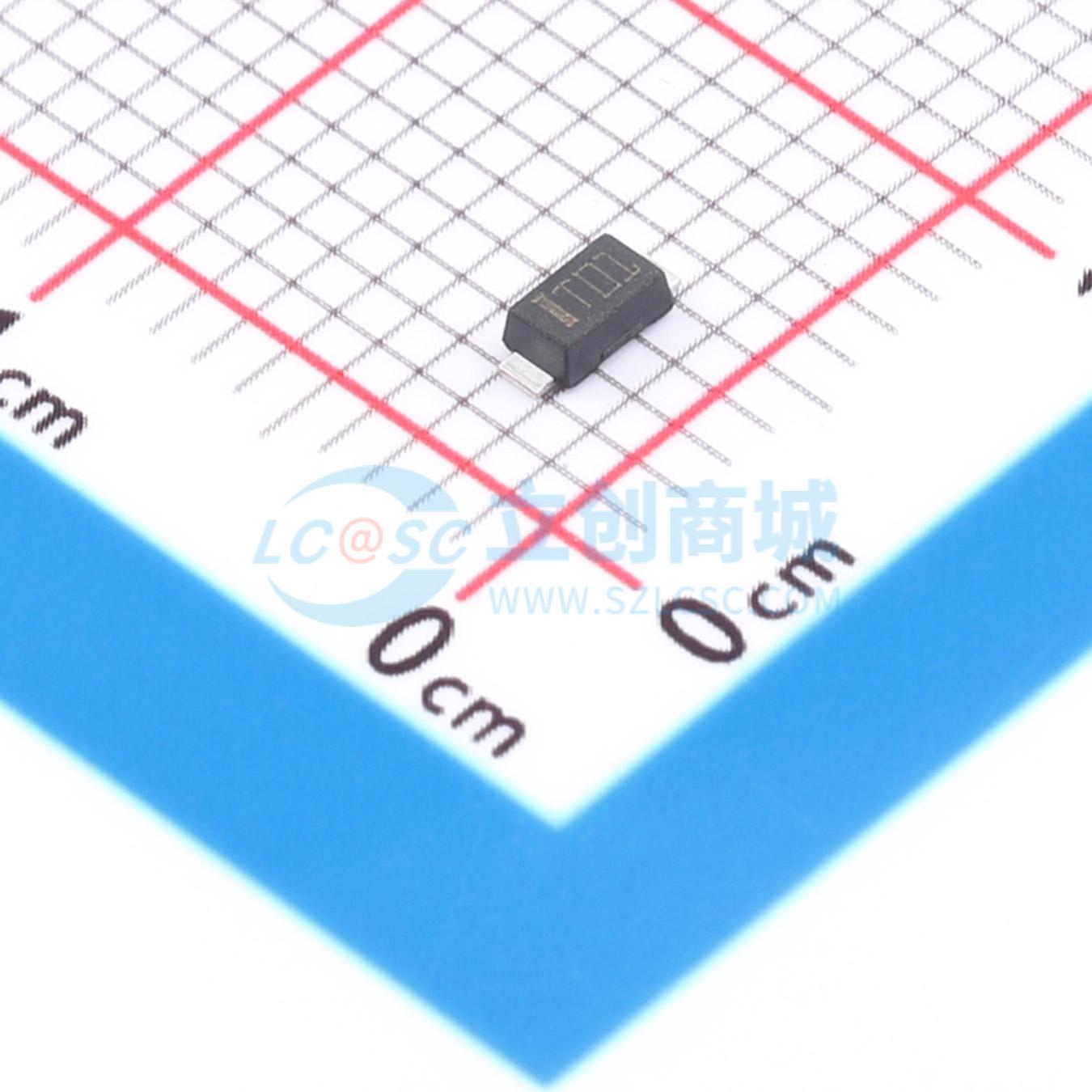

STPST1H100ZF
100V-1A功率肖特基沟槽整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPST1H100ZF
- 商品编号
- C20033884
- 商品封装
- SOD-123F
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 725mV@1A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 1.7uA@100V | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 25A |
商品概述
这款1 A、100 V整流器基于沟槽技术，实现了在给定硅片面积下最佳的V_F / I_R折衷。该器件采用扁平且节省空间的封装，适用于高频微型开关模式电源。它也是电信、服务器或智能计量中辅助电源的理想选择。沟槽整流器适用于续流、或逻辑或反极性保护应用，并且可以成为晶体管、驱动器或VIPer产品的完美配套器件。
商品特性
- 采用沟槽专利工艺
- 具备高结温能力
- 低正向压降
- 低反向恢复电荷
- 降低导通、反向和开关损耗
- 经过雪崩测试
- 扁平封装
- 符合ECOPACK2标准
应用领域
- DC/DC转换器
- LED照明
- 反激拓扑
- 辅助电源
- 开关模式电源
