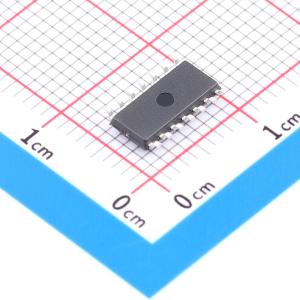

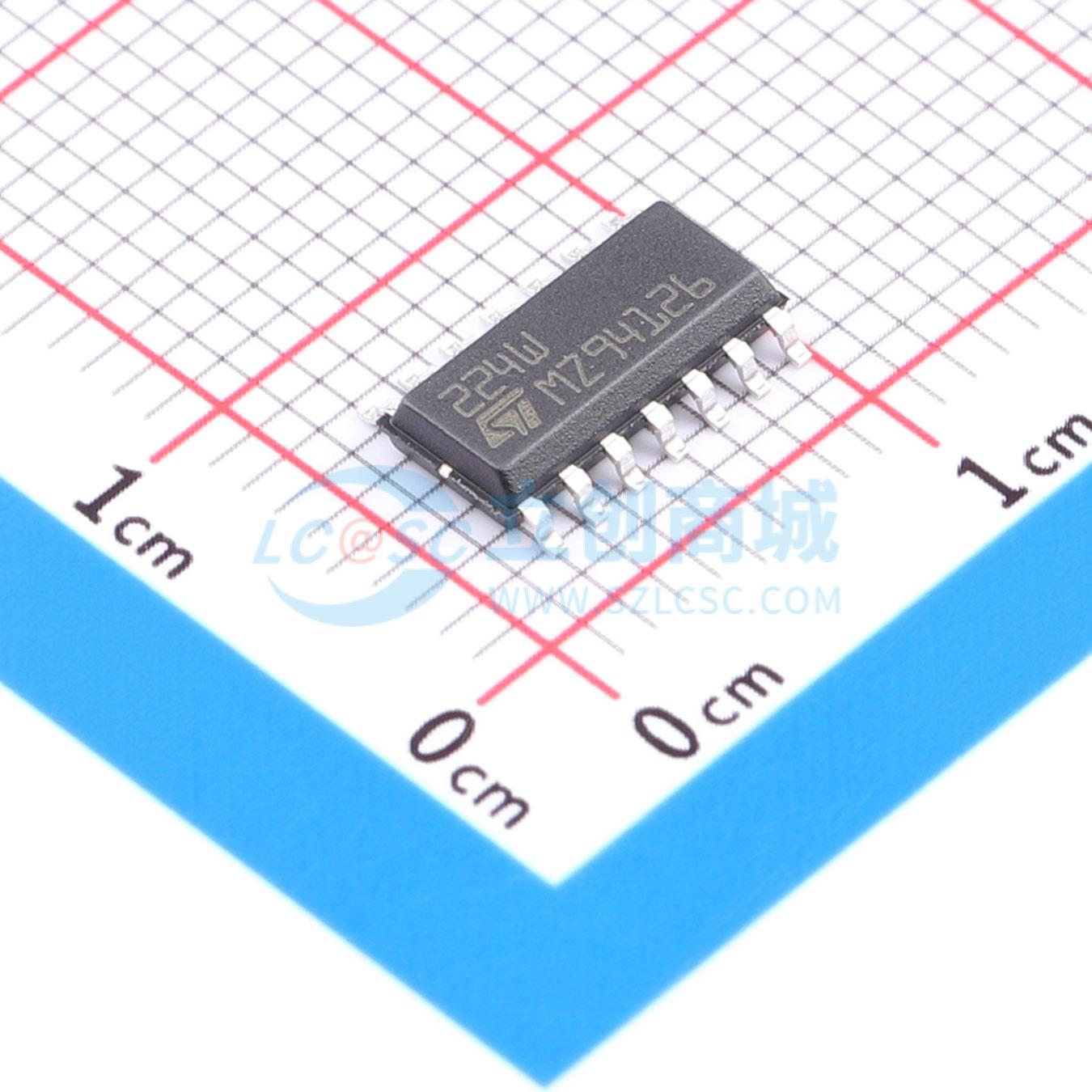

LM224WDT
单电源四运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM224WDT
- 商品编号
- C20033255
- 商品封装
- SO-14
- 包装方式
- 袋装
- 商品毛重
- 0.268克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 90nA | |
| 输入失调电流(Ios) | 3nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 3mA | |
| 输出电流 | 40mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿；ESD保护 |
商品概述
LM324系列是低成本、具有真正差分输入的四运放。在单电源应用中，与标准运算放大器类型相比，它们具有几个明显的优势。该四运放可在低至3.0 V或高至32 V的电源电压下工作，其静态电流约为MC1741（按每个放大器计算）的五分之一。共模输入范围包括负电源，因此在许多应用中无需外部偏置元件。输出电压范围也包括负电源电压。
商品特性
- 输出短路保护
- 真正的差分输入级
- 单电源工作：3.0 V至32 V
- 低输入偏置电流：最大100 nA（LM324A）
- 每封装四个放大器
- 内部补偿
- 共模范围扩展到负电源
- 行业标准引脚排列
- 输入上的ESD钳位在不影响器件工作的情况下提高了耐用性
- 用于汽车和其他需要现场和控制变更应用的NCV前缀
- 提供无铅封装
