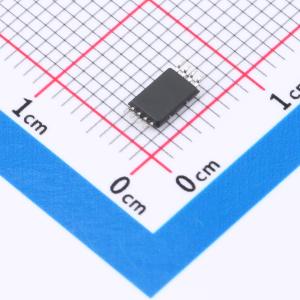

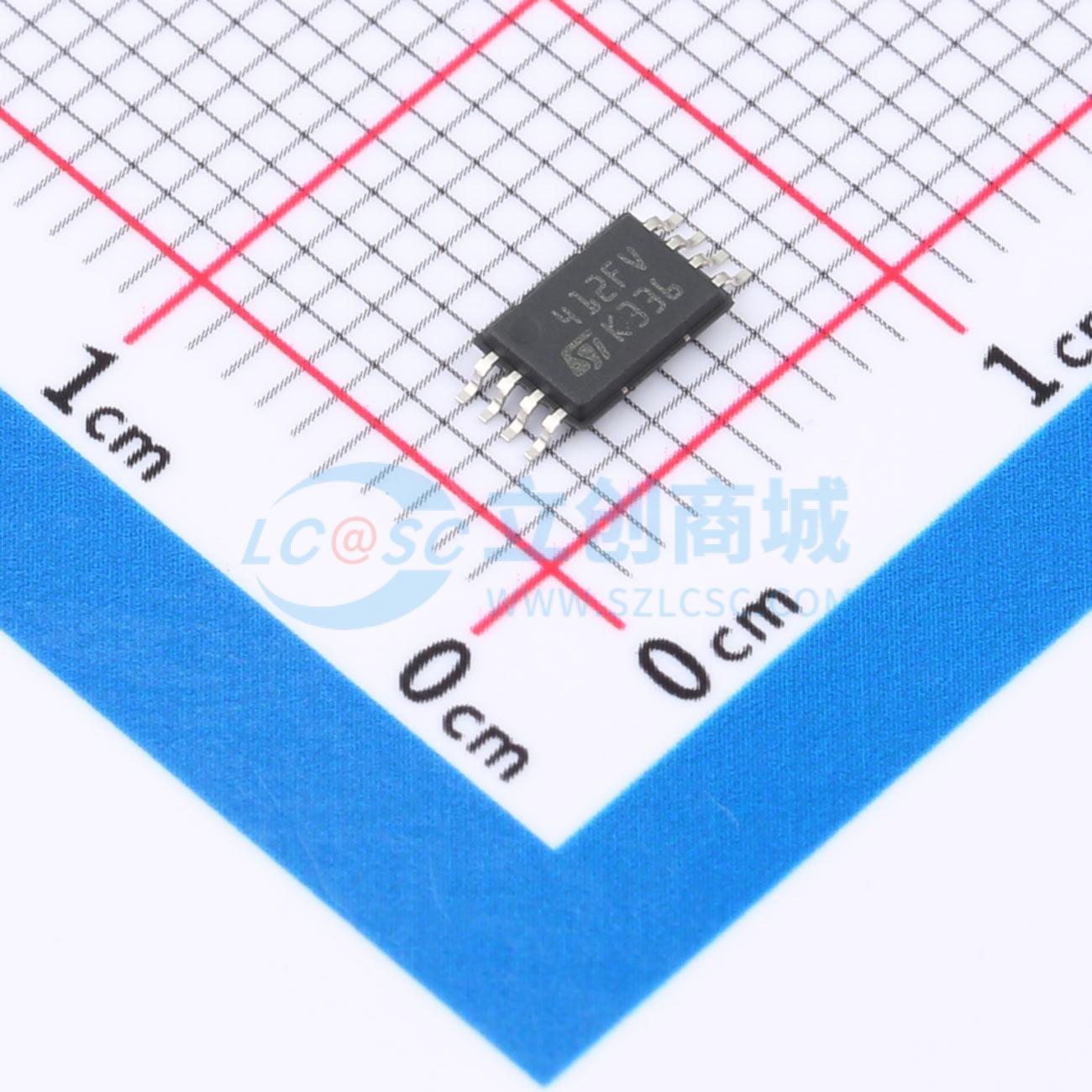

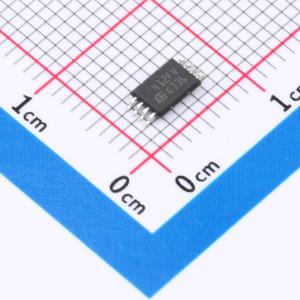

温馨提醒：图片仅供参考，商品以实物为准
M24512E-FDW6TP
512 Kbit串行I2C总线EEPROM，具备可配置设备地址和软件写保护寄存器
- 描述
- M24512E-F是一款512 Kbit的I²C兼容EEPROM（电可擦除可编程存储器），组织形式为64K×8位。M24512E-F可在1.6 V至5.5 V的电源电压下工作，时钟频率为1 MHz（或更低），环境温度范围为 -40℃至 +85℃。
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24512E-FDW6TP
- 商品编号
- C20033259
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 512Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 4ms |
| 属性 | 参数值 | |
|---|---|---|
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 | |
| 功能特性 | 内置上电复位(POR)；软件写保护功能；硬件写保护功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 1.6V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
M24512E-F是一款512-Kbit I²C兼容EEPROM（电可擦可编程存储器），组织为64K×8位。该产品可在1.6V至5.5V的电源电压下运行，时钟频率为1MHz或更低，环境温度范围为-40℃至+85℃。M24512E-F提供三个8位寄存器：设备类型标识符（DTI）寄存器永久锁定为只读模式；可配置设备地址（CDA）寄存器允许用户通过软件配置最多八种芯片使能地址；软件写保护（SWP）寄存器允许用户通过软件对部分或全部内存阵列进行写保护。此外，该产品还提供一个额外的128字节识别页，可用于存储敏感应用参数，之后可永久锁定为只读模式。M24512E-F提供标准的8引脚TSSOP、SO8N和UFDFPN8封装（带WC引脚）。
商品特性
- 兼容I²C总线的以下模式：1MHz（快速模式+）、400kHz（快速模式）、100kHz（标准模式）
- 内存阵列：512 Kbit（64 K字节）EEPROM
- 页大小：128字节
- 附加识别页
- 设备类型标识符寄存器（只读）
- 可配置设备地址寄存器
- 软件写保护寄存器
- 整个内存阵列的硬件写保护
- 单电源电压：1.6V至5.5V
- 写入周期时间：字节写入在4ms内，页写入在4ms内
- 工作温度范围：-40℃至+85℃
- 随机和顺序读取模式
- 增强型ESD/闩锁保护
- 超过400万次写入周期
- 超过200年数据保留
- 封装：SO8N ECOPACK2、TSSOP8 ECOPACK2、UFDFPN8 ECOPACK2
