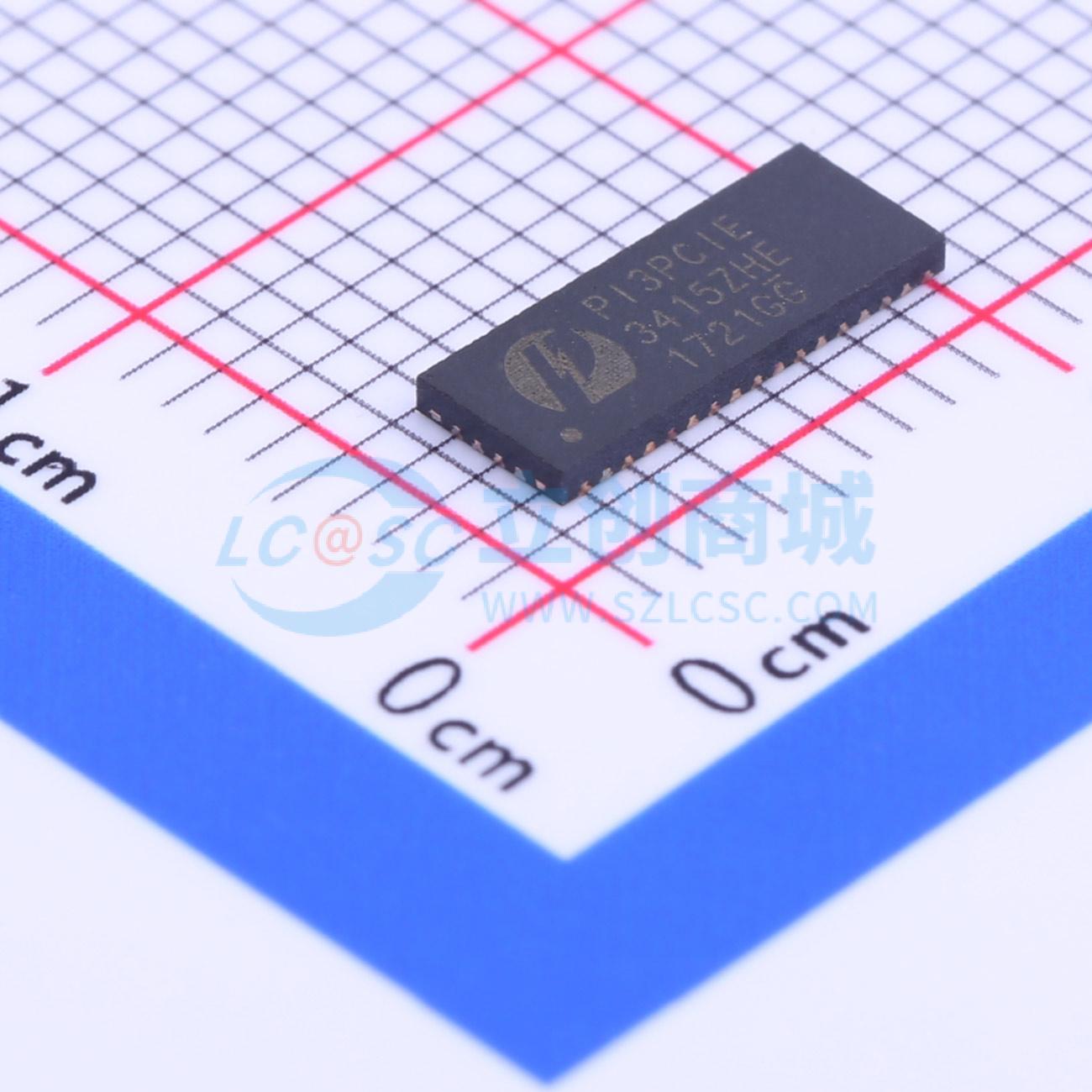

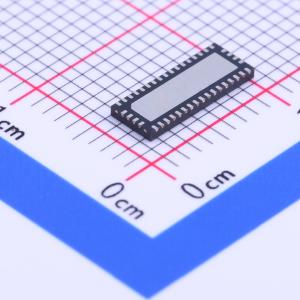

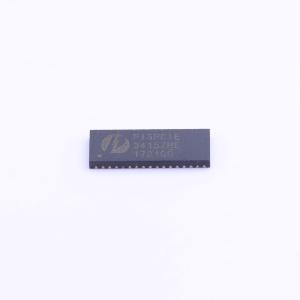

PI3PCIE3415ZHE
停产 PI3PCIE3415ZHE
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3PCIE3415ZHE
- 商品编号
- C212313
- 商品封装
- TQFN-42-EP(3.5x9)
- 包装方式
- 管装
- 商品毛重
- 2.273克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 3.3V~3.6V | |
| 导通时间(ton) | 25ns |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 25ns | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 8.7GHz |
商品概述
一款8至4差分通道复用器/解复用器开关。该解决方案可将2条完整的PCI Express 3.0通道切换至两个位置之一。采用独特的设计技术，可将开关的阻抗降至最低，使通过开关的衰减可忽略不计。独特的设计技术还针对PCI Express信号进行了布局优化，可将通道间的偏斜以及PCI Express规范要求的通道间串扰降至最低。
商品特性
- 4差分通道，2:1复用器/解复用器
- PCI Express 3.0性能，8.0Gbps
- 引脚排列针对两个PCIe插槽之间的布局进行了优化
- 双向操作
- 低比特间偏斜，最大10ps
- 低串扰：@4GHz时为 -48dB
- 高关断隔离度：@4GHz时为 -22dB
- 低插入损耗：@4GHz时为 -1.6dB
- 回波损耗：@4GHz时为 -15dB
- VDD工作范围：+3.3V
- 工业温度范围：-40℃至85℃
- ESD耐受能力：2kV HBM
- 低通道间偏斜，最大20ps
- 封装（无铅环保）：42引脚，TQFN（ZH42），3.5 x 9mm；40引脚，TQFN（ZL40），3 x 6mm
应用领域
- 低信号衰减地路由PCI Express 3.0、DP1.2、USB3.0、SAS2.0、SATA3.0、XAUI、RXAUI信号。
