温馨提醒：图片仅供参考，商品以实物为准

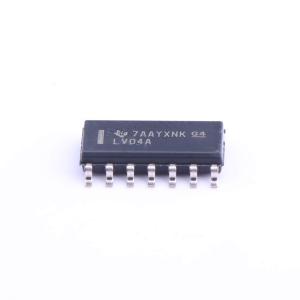

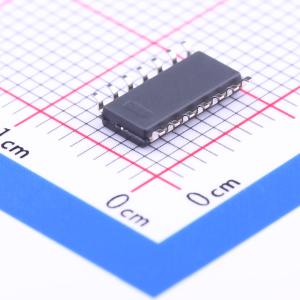

SN74LV04ADR
SN74LV04ADR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LV04A 6 通道、2V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV04ADR
- 商品编号
- C190764
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 12mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.5V | |
| 输入低电平(VIL) | 500mV | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 系列 | 74LV系列 | |
| 工作温度 | -40℃~+85℃ |
商品概述
这款六反相器设计用于2V至5.5V VCC工作电压。SN74LV04A器件包含六个独立的反相器。该器件执行布尔函数Y = A̅。
当VCC = 0V时，输入为高阻态。
宽工作电压范围
- 工作电压从2V到5.5V
- 支持降压转换
- 输入可接受高达5.5V的电压
IOFF特性
- 支持热插拔、部分断电模式和反向驱动保护
商品特性
- 2V 至 5.5V 工作电压
- 在 5V 时最大 tpd 为 6.5 ns
- 锁存性能超过每 JESD 17 250 mA
- 典型 V_OLP（输出地弹）在 V_CC=3.3V、T_A=25℃ 时 <0.8V
- 典型 V_OHV（输出 V_OH 下冲）在 V_CC=3.3V、T_A=25℃ 时 >2.3V
- 支持所有端口的混合模式电压操作
- 支持部分掉电模式操作
- ESD 保护超过 JESD 22
- 2000V 人体模型
- 200V 机器模型
- 1000V 带电器件模型
应用领域
- 电力子站控制
- 以太网交换机
- 流量计
- 输入输出模块；数字PLC/DCS输入
- 服务器测试与测量
