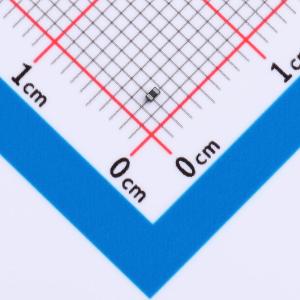

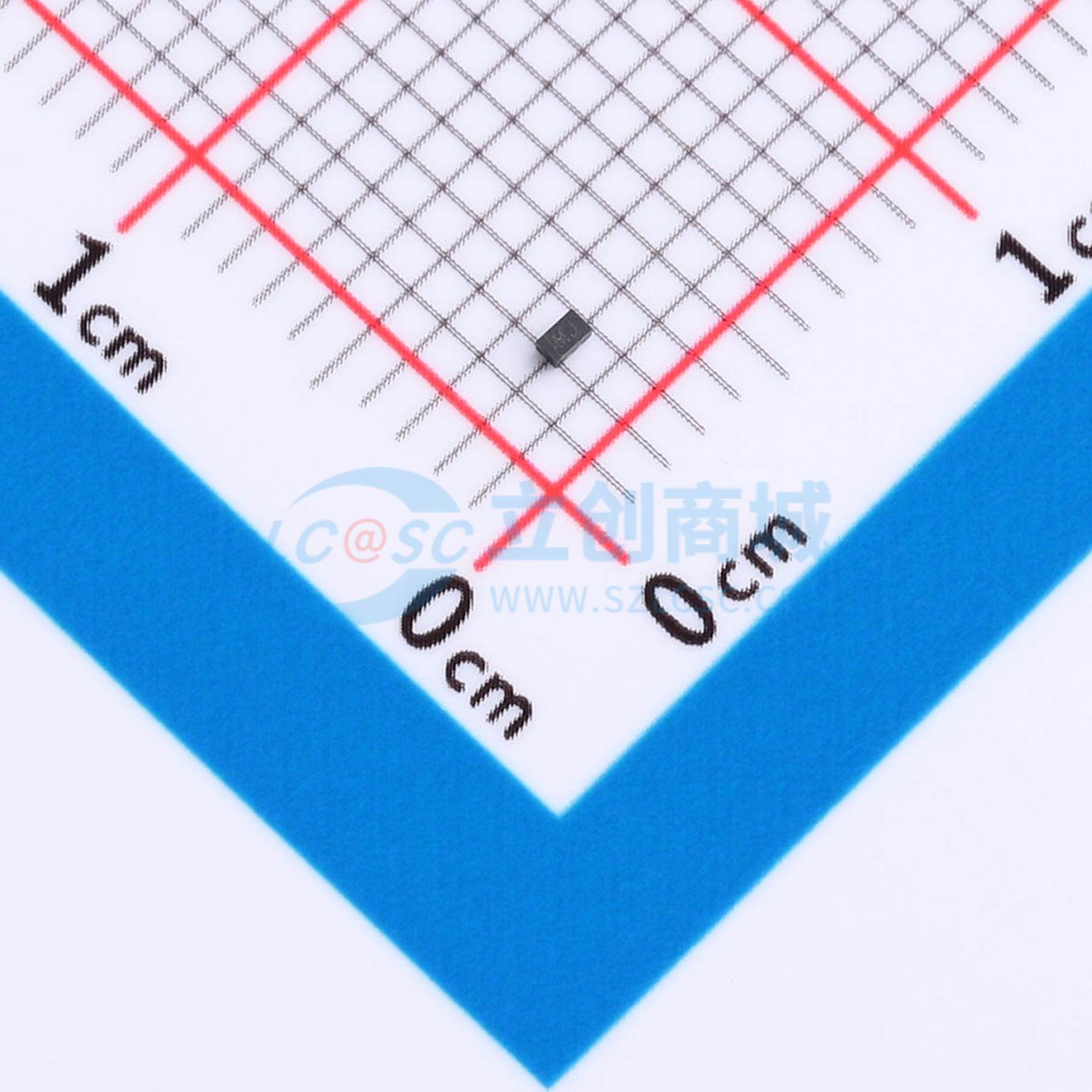

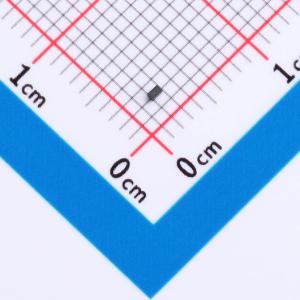

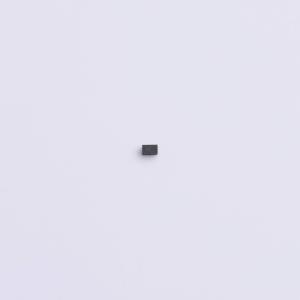

D18V0X1B2LPQ-7B
D18V0X1B2LPQ-7B
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- DIODES(美台)
- 商品型号
- D18V0X1B2LPQ-7B
- 商品编号
- C19949178
- 商品封装
- X1-DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.079克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 36V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 击穿电压 | 26.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.5pF |
商品概述
这款新一代 TVS 旨在保护敏感电子设备免受 ESD 造成的损坏。小尺寸与高 ESD 浪涌能力的结合，使其非常适合用于汽车应用，如：USB 模块、HDMI 端口、LVDS。
商品特性
- 薄型封装（最大 0.53mm）和超小 PCB 占位面积（1.08mm×0.68mm）
- 适用于紧凑型便携式电子设备
- 符合 IEC 61000 - 4 - 2 标准提供 ESD 保护：空气 ±20kV，接触 ±20kV
- 单通道 ESD 保护
- 低通道输入电容
- 完全无铅且完全符合 RoHS 标准
- 无卤素和锑。“绿色”器件
- 适用于需要特定变更控制的汽车应用；该产品符合 AEC - Q101 标准，具备生产件批准程序（PPAP）能力，并在通过 IATF 16949 认证的工厂生产
应用领域
- USB 模块
- HDMI 端口
- LVDS
