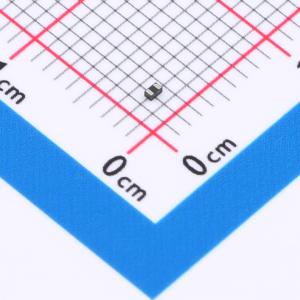

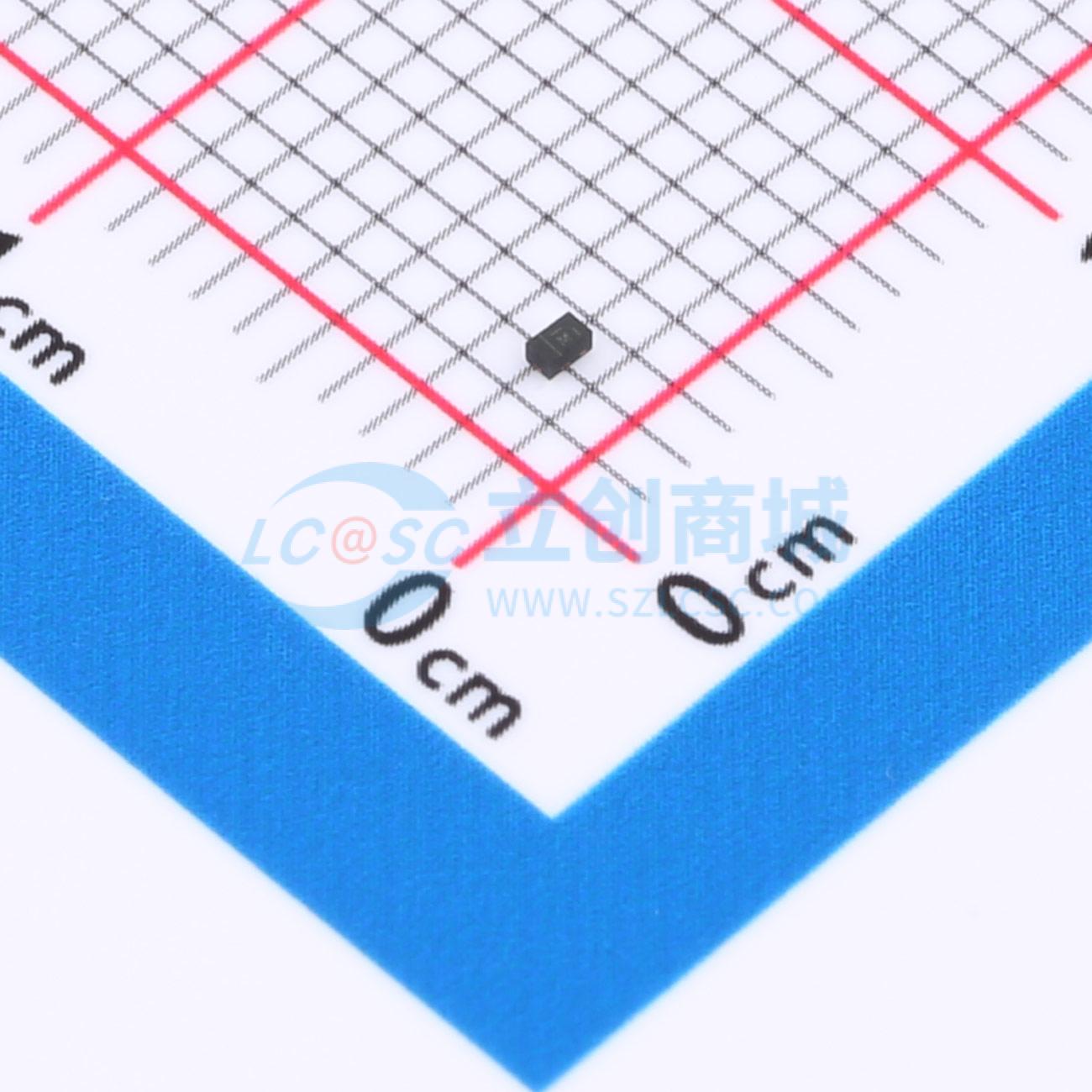

D5V0H1B2LPQ-7B
双向ESD 5.5V截止 峰值浪涌电流：25A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DIODES™ D5V0H1B2LPQ是一款双向ESD保护器，具有尺寸小和高ESD浪涌能力的特点。其专利钳位能力可保护电源、控制或数据线上的过电压应力，并防止下游组件受损。它能有效保护单线接口免受30 kV静电放电（IEC61000 - 4 - 2标准）的影响。
- 品牌名称
- DIODES(美台)
- 商品型号
- D5V0H1B2LPQ-7B
- 商品编号
- C19949194
- 商品封装
- X1-DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.093333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 375W@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 85pF |
商品概述
DIODES™ D5V0H1B2LPQ是一款双向ESD保护器，具有尺寸小和高ESD浪涌能力的特点。其专利钳位能力可保护电源、控制或数据线上的过电压应力，并防止下游组件受损。它能有效保护单线接口免受30 kV静电放电（IEC61000 - 4 - 2标准）的影响。
商品特性
- 小封装（1.00mm、0.60mm、0.50mm）节省电路板空间
- 符合IEC 61000 - 4 - 2标准提供ESD保护：空气放电±30 kV，接触放电±30 kV
- 单线双向ESD保护
- 低钳位电压
- 高浪涌鲁棒性，8/20 μs脉冲下Ipp = 25A
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- D5V0H1B2LPQ适用于需要特定变更控制的汽车应用；该产品符合AEC - Q101标准，具备生产件批准程序（PPAP）能力，并在通过IATF 16949认证的工厂生产
应用领域
- 汽车T - BOX
- 汽车面板
- 信息娱乐音频接口
