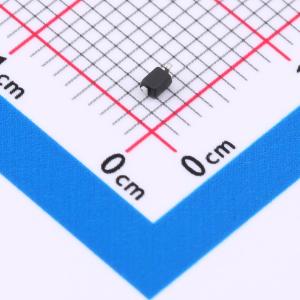

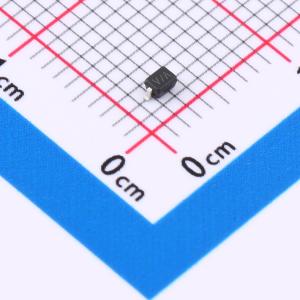

温馨提醒：图片仅供参考，商品以实物为准

D3V3L1B2WS-7

ESD 3.3V截止峰值浪涌电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: D3V3L1B2WS专为在低工作电压至关重要的便携式应用中替代多层压敏电阻（MLV）而设计。与MLV相比，它具有卓越的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。D3V3L1B2WS旨在保护敏感半导体元件，使其免受静电放电（ESD）、雷击、电快速瞬变（EFT）和电缆放电事件（CDE）造成的损坏或故障。
品牌名称: DIODES(美台)
商品型号: D3V3L1B2WS-7
商品编号: C19949189
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.134286克(g)

商品参数

商品概述

D3V3L1B2WS专为在低工作电压至关重要的便携式应用中替代多层压敏电阻（MLV）而设计。与MLV相比，它具有卓越的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。D3V3L1B2WS旨在保护敏感半导体元件，使其免受静电放电（ESD）、雷击、电快速瞬变（EFT）和电缆放电事件（CDE）造成的损坏或故障。

商品特性

符合IEC 61000 - 4 - 2标准的ESD保护：空气放电 ±26kV，接触放电 ±26kV，具备1通道ESD保护
保护一条电源或I/O线路
最大脉冲峰值功率：在tp = 8/20μs时，PPP = 90W
低钳位电压
完全无铅，完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

手机及配件
笔记本电脑和手持设备
便携式仪器
数码相机
外设
MP3播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	8V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	90W@8/20us
	反向电流(Ir)	500nA

	属性	参数值
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	11pF
