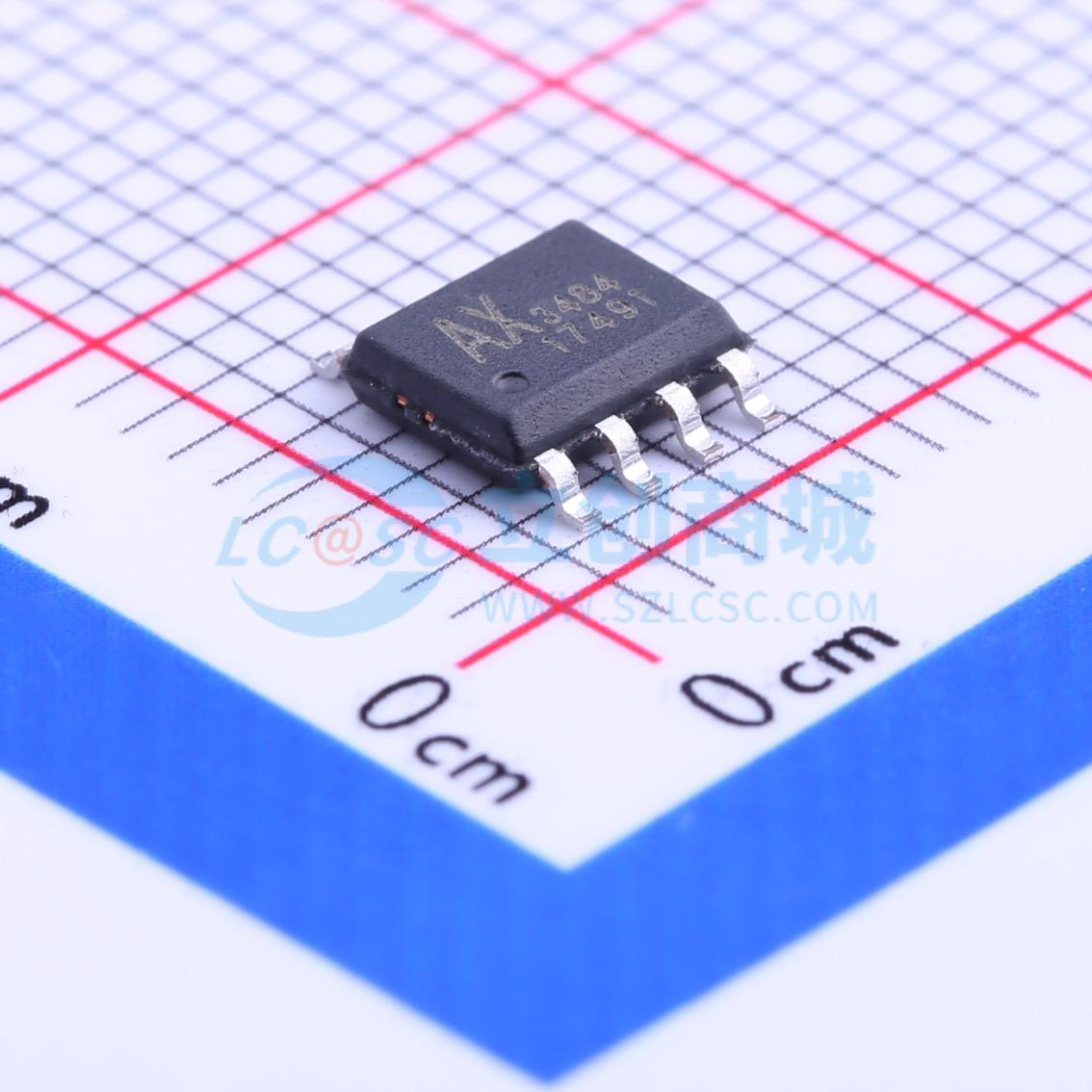

温馨提醒：图片仅供参考，商品以实物为准
AX3484ESA
3A输出电流，23V输入，340kHz同步整流降压转换器
- 描述
- AX3484是一款单片同步降压调节器,集成了两个100mΩ MOSFET开关,提供3A连续负载电流,输入电压范围为4.75V至23V。采用电流模式控制,提供快速瞬态响应和逐周期限流保护。启动时软启动防止浪涌电流,关断模式下电源电流降至1μA。
- 品牌名称
- Axelite(亚瑟莱特)
- 商品型号
- AX3484ESA
- 商品编号
- C211632
- 商品封装
- SOP-8-EP-150mil
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~23V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 350kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
AX3484是一款单片同步降压稳压器。该器件集成了两个100mΩ的MOSFET，并在4.75V至23V的宽输入电压范围内提供3A的连续负载电流。电流模式控制提供快速瞬态响应和逐周期电流限制。 可调软启动功能可防止启动时的浪涌电流，在关断模式下，电源电流降至1μA。 该器件采用带散热焊盘的8引脚SOP封装，使用最少的外部元件即可提供非常紧凑的解决方案。
商品特性
- 3A输出电流
- 4.75V至23V宽工作输入范围
- 集成100mΩ功率MOSFET开关
- 输出可从VFB调节至20V
- 效率高达95%
- 可编程软启动
- 使用低ESR陶瓷输出电容时保持稳定
- 固定350KHz频率
- 逐周期过流保护
- 热关断和短路保护
