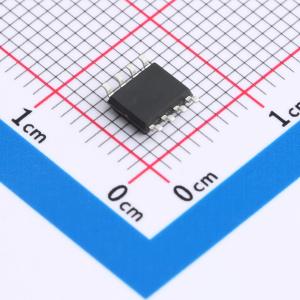

温馨提醒：图片仅供参考，商品以实物为准

ILX485DT

RS-485/RS-422芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ILX485是一款用于RS-485和RS-422通信的低功耗收发器。它包含一个驱动器和一个接收器。ILX485的驱动器摆率不受限制，允许它们传输高达10 Mbps的数据。这些收发器在未加载或满载且驱动器禁用的情况下，消耗的电源电流在120 μA到500 μA之间。所有部件都使用单一5V电源工作。驱动器具有短路电流限制，并通过热关断电路防止过大的功率损耗，该电路会将驱动器输出置于高阻态。接收器输入具有故障保护功能，如果输入开路，则保证输出为逻辑高电平。ILX485专为半双工应用设计。
品牌名称: IKSEMICON
商品型号: ILX485DT
商品编号: C19725831
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.256克(g)

商品参数

商品概述

ILX485 是用于 RS-485 和 RS-422 通信的低功耗收发器。该 IC 包含一个驱动器和一个接收器。 ILX485 的驱动器压摆率不受限制，使其能够实现高达 10 Mbps 的传输速率。当驱动器禁用且处于空载或满载状态时，这些收发器的电源电流在 120μA 至 500μA 之间。所有器件均采用单 5V 电源供电。驱动器具有短路电流限制功能，并通过热关断电路防止过度功耗，该电路可使驱动器输出进入高阻态。接收器输入具备故障保护功能，若输入开路，可确保输出逻辑高电平。ILX485 专为半双工应用而设计。

商品特性

低静态电流：300μA
共模输入电压范围：-7V 至 +12V
三态输出
传播延迟 50ns，偏斜 5ns
提供半双工版本
采用单 5V 电源供电
总线上最多可连接 32 个收发器
数据速率：10 Mbps
驱动器过载保护：电流限制和热关断
增强的 ESD 规格：±15kV IEC61000-4-2 空气放电，±8kV IEC61000-4-2 接触放电

应用领域

多点总线传输线上的双向数据通信
线路中继器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V
	数据速率	10Mbps

	属性	参数值
	节点数	32
	静电保护	±15kV
	工作温度	-40℃~+105℃
	静态电流	300uA
	通讯模式	半双工
