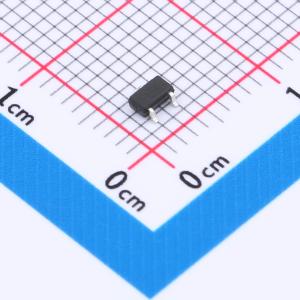

温馨提醒：图片仅供参考，商品以实物为准
CC6103EST
高精度霍尔开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CC6103E是一个锁存型的霍尔效应开关IC，采用先进的BiCMOS制程制造，具有优异的温度稳定性和很高的抗机械应力性能，产品最高工作温度可以达到85°C。CC6103E采用动态失调消除技术以及芯进电子专利保护的温度补偿技术，大幅降低了由于封装应力，环境温度变化等因素造成的失调电压，使产品磁灵敏度持高度的一致性。 CC6103E包含稳压输出模块，霍尔薄片，信号放大模块，动态失调消除模块以及带有限流保护的功率输出级。
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CC6103EST
- 商品编号
- C19724220
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.047333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 双极型 | |
| 工作电压 | 2.5V~5.5V | |
| 工作点(Gs) | 1.4mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | 1.4mT | |
| 磁延迟 | 2.8mT | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 1.2mA |
商品概述
CC6103E是一个锁存型的霍尔效应开关IC，采用先进的BiCMOS制程制造，具有优异的温度稳定性和很高的抗机械应力性能，产品最高工作温度可以达到85°C。CC6103E采用动态失调消除技术以及芯进电子专利保护的温度补偿技术，大幅降低了由于封装应力，环境温度变化等因素造成的失调电压，使产品磁灵敏度持高度的一致性。 CC6103E包含稳压输出模块，霍尔薄片，信号放大模块，动态失调消除模块以及带有限流保护的功率输出级。当磁场南极靠近芯片CC6103ETO标识面，磁场强度达到阈值时，功率管导通，输出低电平。当磁场北极靠近芯片CC6103ETO标识面，磁场强度达到阈值时，功率管截止，输出高电平。内置的稳压输出电路模块可以让芯片工作在2.5V至5.5V电源电压范围。 CC6103E提供TO-92S和SOT23-3两种封装，均为符合RoHS规范，产品的使用环境温度范围为-40~85°C。
商品特性
- 工作范围宽，2.5~5.5V
- 开关点高度对称
- 具有斩波稳定功能，批次之间的一致性好
- 小尺寸，TO-92S和SOT23-3封装
- 抗机械应力
- 温度稳定性能优异，可工作到85°C
- ESD (HBM) 4kV，ESD (CDM) 1kV，LU 200mA
应用领域
- 直流无刷马达
- 速度检测
- 线性位置检测
- 角度检测
