温馨提醒：图片仅供参考，商品以实物为准

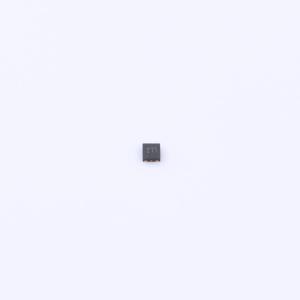

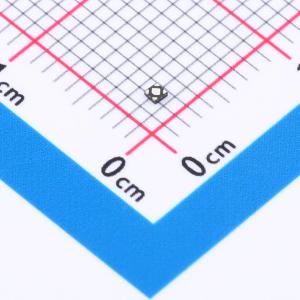

CC6211EDN
微功耗霍尔开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CC6211E是一款微功耗、超高灵敏度的单极性霍尔效应开关传感器件。CC6211E内部电路包括霍尔薄片、电压调节模块、信号放大处理模块、动态失调消除模块、锁存模块和CMOS输出级。由于CC6211E采用了先进的Bi-CMOS工艺，整体优化的电路结构使产品获得极低的输入误差反馈
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CC6211EDN
- 商品编号
- C19724223
- 商品封装
- DFN1010-4L
- 包装方式
- 编带
- 商品毛重
- 0.007767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 单极型 | |
| 工作电压 | 3V~5.5V | |
| 输出电流 | 500uA | |
| 工作电流 | 3uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作点(Gs) | 3.3mT | |
| 释放点(Gs) | 2.1mT | |
| 采样频率 | 11Hz | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
CC6211E是一款微功耗、高灵敏度的单极性霍尔开关传感装置。其内部电路包含霍尔薄片、电压稳压模块、信号放大处理模块、动态失调消除模块、锁存模块以及CMOS输出级。由于采用先进的Bi - CMOS工艺和优化的线路结构，产品具有极低的输入误差反馈。产品运用动态失调消除技术，可消除由封装应力、热应力和温度梯度造成的失调电压，提高器件一致性。同时，该产品采用极小化封装工艺，具备极高的性能和市场优势。CC6211E提供SOT23 - 3、TSOT23 - 3、TO - 92S、DFN1010 - 4L、DFN1216 - 4L、SOT553等封装，工作温度范围为 -40~85°C。
商品特性
- 工作范围宽，2.5~5.5V
- 微功耗
- 反应速度快，工作频率为11Hz
- 单极性
- 良好的温度稳定性
- 开关点漂移低
- ESD（HBM）2kV
- SOT23 - 3和DFN4L小尺寸封装
应用领域
仪器仪表、PDA、笔记本电脑
