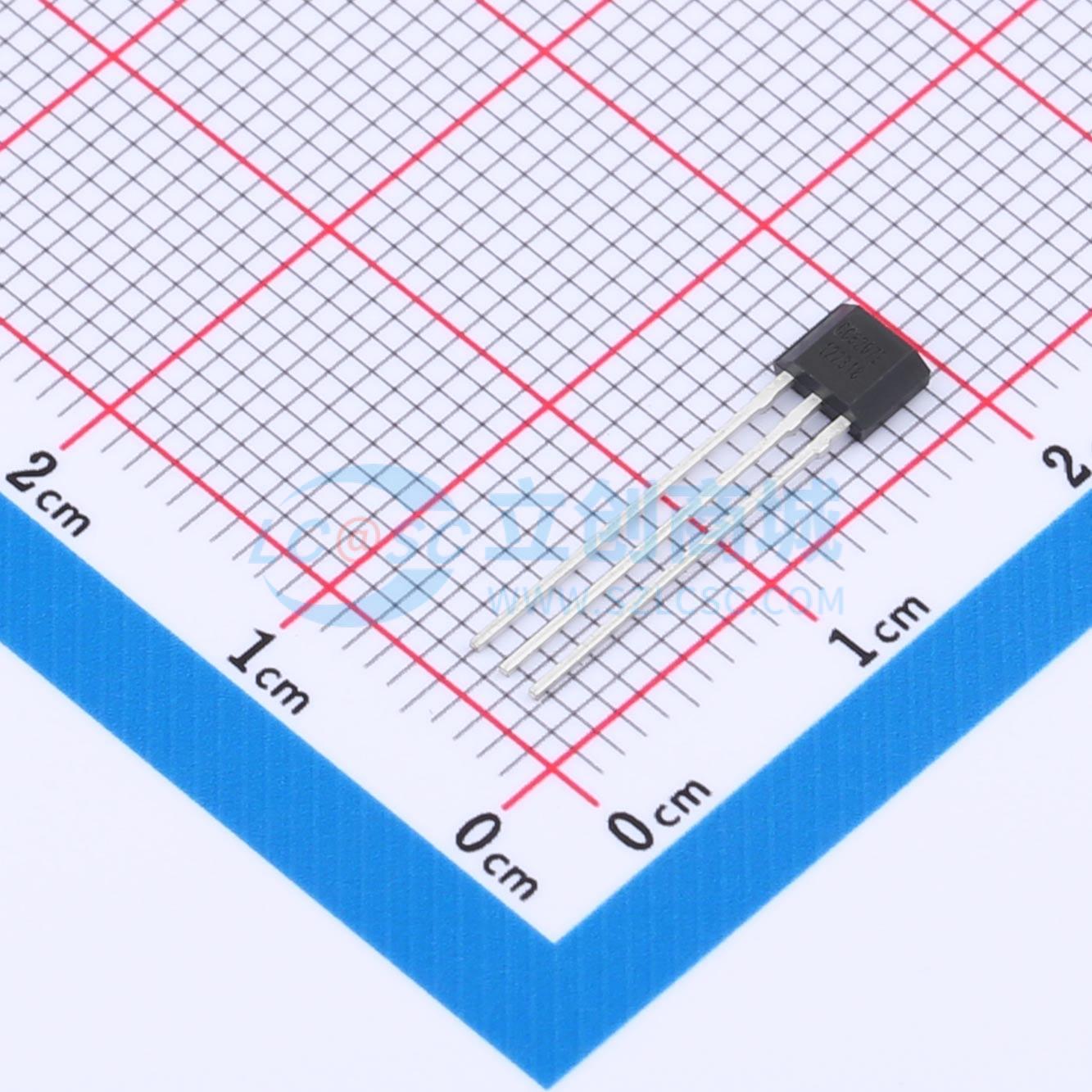

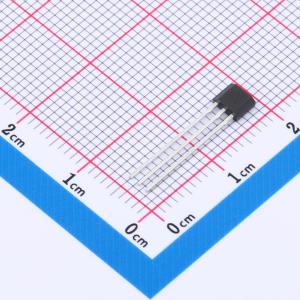

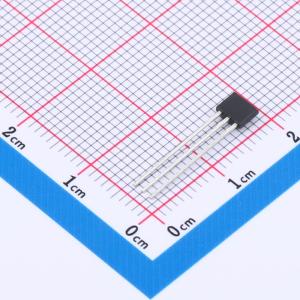

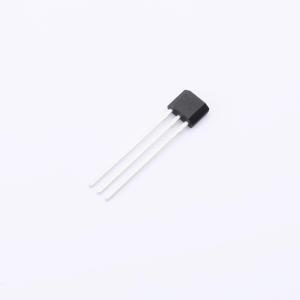

CC6207ETO
微功耗霍尔开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CC6207E是一款微功耗、超高灵敏度、全极性且带锁存输出的霍尔开关感应器件，可直接替代传统磁簧开关。它特别适用于采用电池供电的便携式电子产品，如手机、笔记本电脑、蓝牙耳机、额温枪等各类低功耗消费产品。CC6207E具备全极性磁场判别功能，即只要磁北极或磁南极靠近就能被触发，磁场移除时输出关闭
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CC6207ETO
- 商品编号
- C19724226
- 商品封装
- TO-92S
- 包装方式
- 袋装
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 全极型 | |
| 工作电压 | 2V~5.5V | |
| 工作电流 | 3.5nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作点(Gs) | 1.8mT | |
| 释放点(Gs) | 1.1mT | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
CC6207E属于微功耗、高灵敏度全极性、并具有门锁输出的霍尔开关传感装置，可直接取代传统的磁簧开关。特别适用于使用电池电源的便携式电子产品，如手机、笔记本电脑、蓝牙耳机、额温枪等各种低功耗消费类产品。 CC6207E具有磁场辨别全极性，亦即只要磁场北极或南极靠近即可启动，磁场撤消后，输出便关闭。与其他一般霍尔传感装置不同的是并不要特定南极或北极才可以动作，减少了组装时辨别磁极的困扰。CC6207E内部电路包含了霍尔薄片、电压稳压模块、信号放大处理模块、动态失调消除模块、锁存模块以及CMOS输出级。CC6207E使用了先进的BiCMOS工艺，整体优化了的线路结构，所以产品获得极低的输入误差反馈。产品采用了动态失调消除技术，该技术能够消除由封装应力、热应力以及温度梯度所造成的失调电压，提高器件的一致性。同时该产品采用及其小型化的封装工艺，使得产品更具极高的性能和市场优势。 CC6207E提供SOT23 - 3、TSOT23 - 3、TO - 92S和DFN4L四种封装，工作温度范围为 -40~85°C。
商品特性
- 工作范围宽，3~5.5V
- 微功耗
- 反应速度快，工作频率为40Hz
- 全极性输出，对南极和北极磁场均可响应
- 良好的温度稳定性
- 开关点漂移低
- ESD（HBM）2000V
- SOT23 - 3和DFN4L小尺寸封装
- 符合RoHS标准
应用领域
- 仪器仪表
- 手机
- 笔记本电脑
- 蓝牙耳机
- 额温枪
- 各种低功耗消费类产品
