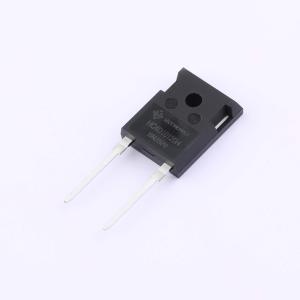

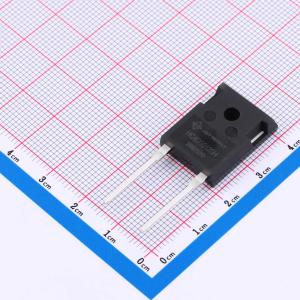

温馨提醒：图片仅供参考，商品以实物为准
HC4D10120H
碳化硅肖特基二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款碳化硅肖特基二极管采用TO-247-2L封装，具有1200V高反向耐压和10A连续正向电流承载能力，其正向导通电压VF为1.5V。专为高效能、高压电力转换系统设计，如新能源汽车充电器及工业级电源设备，提供卓越的高温稳定性和快速恢复整流效能。
- 商品型号
- HC4D10120H
- 商品编号
- C19723886
- 商品封装
- TO-247-2L
- 包装方式
- 管装
- 商品毛重
- 7.966667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 31.5A | |
| 正向压降(Vf) | 1.5V@10A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 250uA@1200V | |
| 非重复峰值浪涌电流 (Ifsm) | 67A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 1.2kV 肖特基整流器
- 零反向恢复电流
- 高频工作
- 温度无关的开关特性
- 极快的开关速度
- VF 的正温度系数
- 增加的爬电/电气间隙距离
应用领域
- 开关模式电源
- PFC 或 DC/DC 级中的升压二极管
- 逆变器级中的续流二极管
- AC/DC 转换器
