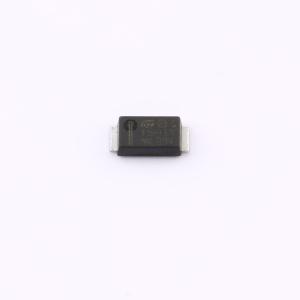

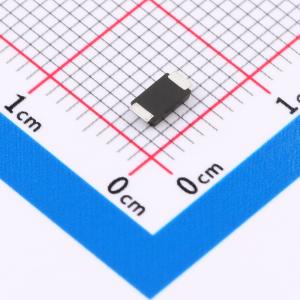

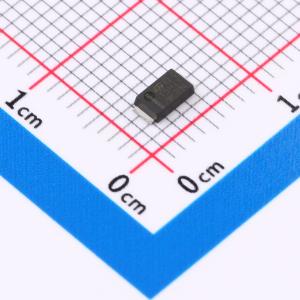

STPST5H100AFY
100V 5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5 A、100 V 整流器基于 ST 沟槽技术，在给定硅表面上实现了同类最佳的 VF/IR 权衡。集成在扁平且节省空间的封装中，适用于高频微型开关模式电源，如汽车、DC/DC 转换器或 ECU 电源。也适用于续流应用、OR 环或反极性保护。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPST5H100AFY
- 商品编号
- C19723927
- 商品封装
- SOD-128F
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 680mV@5A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 5A | |
| 反向电流(Ir) | 11.5uA@100V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
这款5 A、100 V整流器基于意法半导体的沟槽技术，实现了同类产品中最佳的V_F/I_R权衡。该器件采用扁平且节省空间的封装，是一款汽车级沟槽器件，适用于高频小型开关模式电源，例如汽车、DC/DC转换器或ECU电源。它也适用于续流、OR-ing或反极性保护应用。
商品特性
- 符合AEC-Q101标准
- 具备PPAP能力
- 低正向压降
- 低反向恢复电荷，可降低导通、反向和开关损耗
- 生产过程中进行100%雪崩测试
- 工作结温范围为-40°C ~ +175°C
- 扁平封装
- 符合ECOPACK2标准
应用领域
- 汽车LED照明
- 反激式拓扑
- ECU电源
