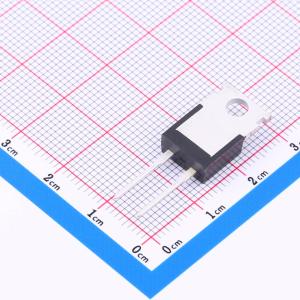

温馨提醒：图片仅供参考，商品以实物为准
HC4D10120A
碳化硅肖特基二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该碳化硅肖特基二极管采用TO-220-2L封装，具有1200V高反向耐压及10A大电流处理能力，其正向导通电压VF低至1.35V。专为高效能、高压电源转换系统设计，广泛应用于新能源汽车充电、工业逆变器等场合，实现快速恢复与低损耗的优质整流性能。
- 商品型号
- HC4D10120A
- 商品编号
- C19723884
- 商品封装
- TO-220-2L
- 包装方式
- 管装
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 33A | |
| 正向压降(Vf) | 1.8V@10A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 250uA@1200V | |
| 非重复峰值浪涌电流 (Ifsm) | 71A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 1.2kV 肖特基整流器
- 零反向恢复电流
- 高频工作
- 温度无关的开关特性
- 极快开关速度
- 正向压降VF具有正温度系数
应用领域
- 开关模式电源
- 功率因数校正或DC/DC级中的升压二极管
- 逆变器级中的续流二极管
- AC/DC转换器
