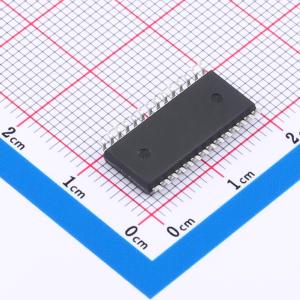

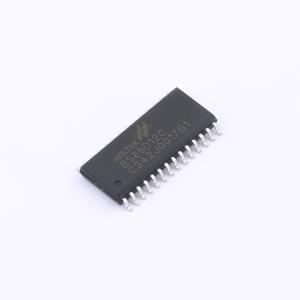

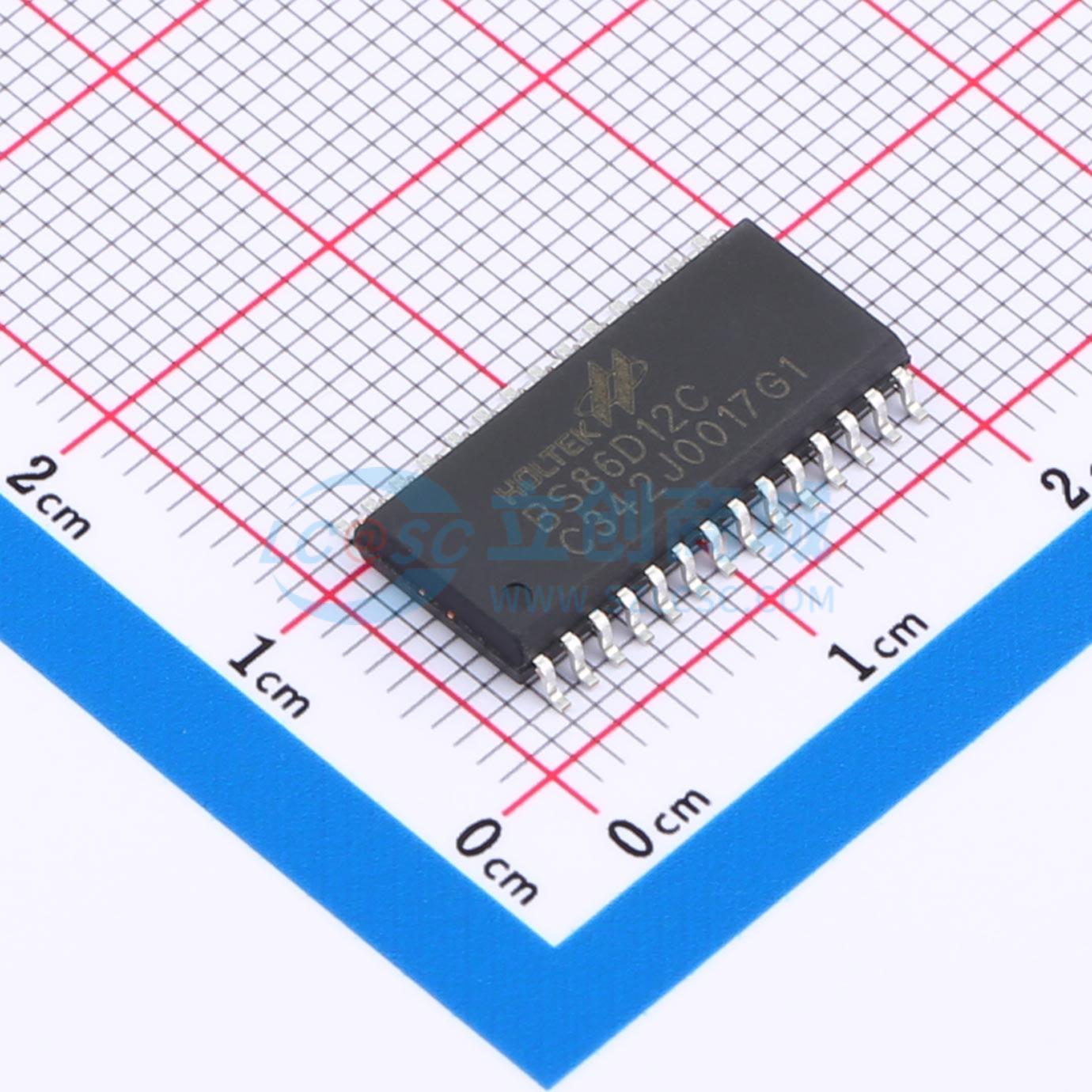

BS86D12C-28SOP

该系列单片机是一款 8 位具有高性能精简指令集且完全集成触控按键功能的 Flash 型单片机。该系列单片机含有内部触控按键功能和可多次编程的 Flash 存储器特性，为各种触控按键的应用提供了一种简单而又有效的实现方法。 触控按键功能完全集成于单片机内，无需外部元件。除了 Flash 程序存储器，还包括 RAM 数据存储器和用于存储序列数据、校准数据等非易失性数据的 True EEPROM 存储器。在模拟特性方面，该系列单片机包含一个多通道 12-bit A/D 转换器。内部看门狗定时器、低电压复位和低电压检测等内部保护特性，外加优秀的抗干扰和 ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。 该系列单片机提供了丰富的外部低速和内部高低速振荡器功能选项。内部振荡器完全内建，无需外接元件。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。通过内部 I2C、SPI 和 UART 接口，可方便与外部设备之间的通信，外加 I/O 灵活、时基功能、定时器模块和其它特性增强了该系列单片机的功能和灵活性。 该系列触控按键单片机能广泛应用于各种触控按键产品中，例如传感器信号处理、家电产品、保健品、工业控制、消费品、子系统控制器等等。

• 工作电压：
  • fSYS = 8MHz：2.2V ~ 5.5V
  • fSYS = 12MHz：2.7V ~ 5.5V
  • fSYS = 16MHz：3.3V ~ 5.5V
• VDD = 5V，系统时钟为 16MHz 时，指令周期为 0.25μs
• 暂停和唤醒功能，以降低功耗
• 振荡器类型：
  • 内部高速 8/12/16MHz RC – HIRC
  • 内部低速 32kHz RC – LIRC
  • 外部低速 32.768kHz 晶振 – LXT (适用于 BS86E16C/BS86D20C)
• 多种工作模式：快速模式、低速模式、空闲模式和休眠模式
• 内部集成的振荡器无需外接元件
• 所有指令都可在 1~3 个指令周期内完成
• 查表指令
• 115 条功能强大的指令系统
• 8 层硬件堆栈
• 位操作指令
• Flash 程序存储器：4K × 16 ~ 16K × 16
• 数据存储器：384 × 8 ~ 768 × 8
• True EEPROM 存储器：32 × 8 ~ 64 × 8
• 多达 20 个触控按键功能 – 完全集成而无需外接元件
• 看门狗定时器功能
• 多达 42 个双向 I/O 口
• 可编程 I/O 口源电流和灌电流用于 LED 驱动
• 一个与 I/O 口共用的外部中断引脚
• 多个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM 输出及单脉冲输出
• 多达 2 个时基功能，用于产生固定时间的中断信号
• 带内部参考电压 VB(G) 的 8 个外部通道 12-bit 分辨精度的 A/D 转换器
• I²C 接口 (适用于 BS86C08C/BS86D12C/BS86E16C)
• 串行接口模块 – SIM 包括 SPI 和 I²C 接口 (仅适用于 BS86D20C)
• 多达 2 个全双工异步通信接口 – UART
• 低电压复位功能
• 低电压检测功能
• 多种封装类型

• 传感器信号处理
• 家电产品
• 保健品
• 工业控制
• 消费品
• 子系统控制器
