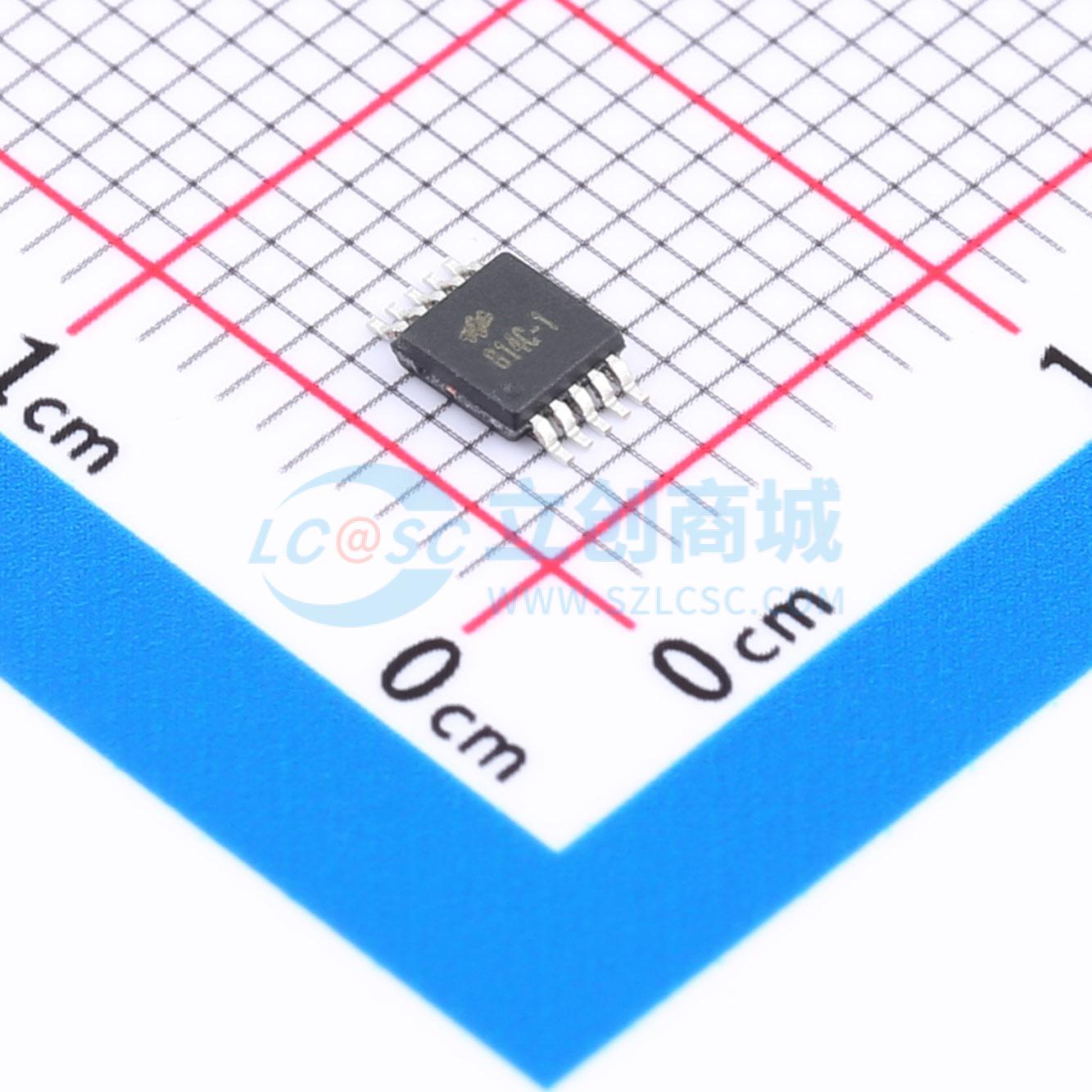

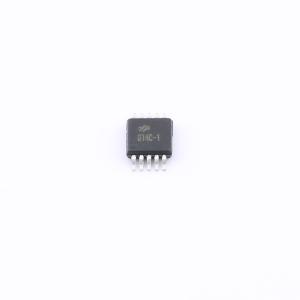

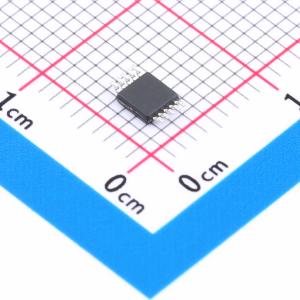

BS814C-1-10MSOP

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BS81x 系列芯片具有1~16 个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该系列的芯片具有较高的集成度，仅需较少的外部组件便可实现触摸按键的检测。 BS81x 系列提供了串行及并行输出功能，可方便与外部 MCU 之间的通信，实现设备安装及触摸引脚监测目的。
品牌名称: HOLTEK(合泰/盛群)
商品型号: BS814C-1-10MSOP
商品编号: C19632815
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.0638克(g)

商品概述

BS81x 系列芯片具有1~16 个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该系列的芯片具有较高的集成度，仅需较少的外部组件便可实现触摸按键的检测。 BS81x 系列提供了串行及并行输出功能，可方便与外部 MCU 之间的通信，实现设备安装及触摸引脚监测目的。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。此系列的触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键的应用提供了一种简单而又有效的实现方法。 BS81x 系列触摸按键芯片提供一种简单且可靠的方法来满足需要1~16 个触摸按键的需求。只需较少外部组件即可实现触摸键的应用，除了简单的并行输出外，还提供2 线串行接口，方便与外部MCU 之间的通信。感度的调节也很容易，只需在触摸输入引脚上加一个小电容，即可调整不同的感度。内建的抗电压波动功能，更可省去一个LDO 的成本。

商品特性

工作电压：2.2V~5.5V
低待机电流
自动校准功能
可靠的触摸按键检测
自动切换待机/ 工作模式
最长按键输出时间检测
具备抗电压波动功能
Level Hold，可选高有效或低有效
NMOS 输出内建上拉电阻 / CMOS 直接输出
支持串行和并行输出
外接电容调整感度
较少的外围组件

	属性	参数值
	商品目录	触摸芯片
	通道数	4
	工作电压	2.2V~5.5V

	属性	参数值
	工作电流	1.2mA
	工作温度	-40℃~+85℃
	静态电流	5uA
