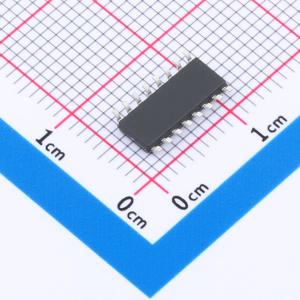

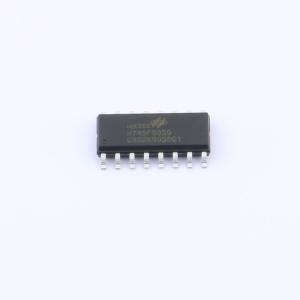

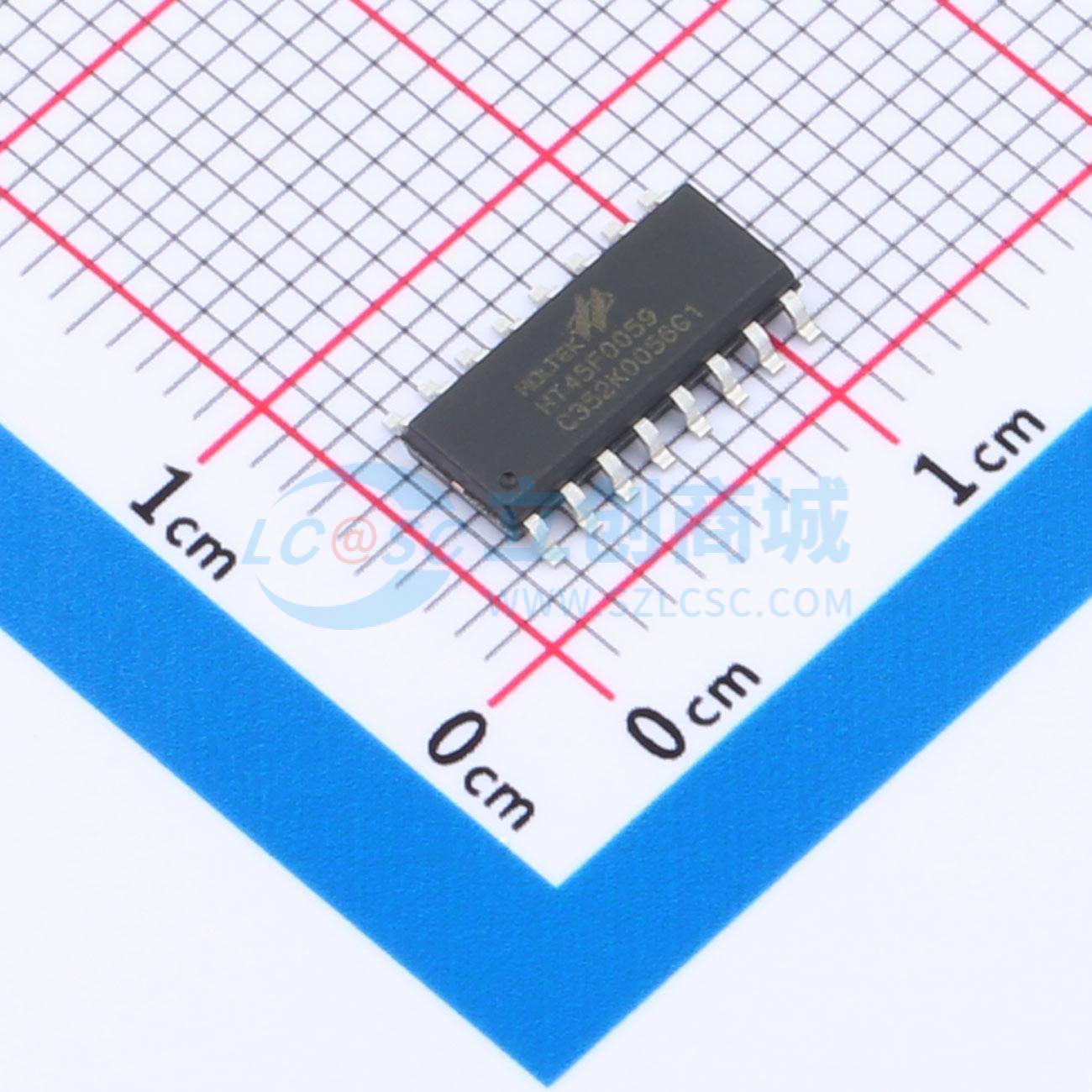

HT45F0059-16NSOP

该单片机是一款8位具有高性能精简指令集的Flash单片机，专门为电磁炉应用而设计。 在存储器特性方面，Flash存储器可多次编程的特性给用户提供了较大的方便。此外存储器方面，还包含了一个RAM数据存储器和一个可用于存储序号、校准数据等非易失性数据的True EEPROM存储器。 在模拟特性方面，该单片机包含一个多通道12-bit A/D转换器、一个OPAMP和多个比较器功能。内建的I²C接口功能提供了一个易与外部硬件通信的接口。内部看门狗定时器、低电压复位和低电压检测等内部保护特性，外加优秀的抗干扰和ESD保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。此外，该单片机可由内建的电平转换器产生两种电压爬升速率以驱动IGBT的闸极。用户可通过控制IGBT驱动脉波的时间及电压爬升速率，来达到电磁炉低功率连续加热及降低EMI影响的目的。 该单片机提供了完全集成的内部高速和低速振荡器，无需外接元器件。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。 该芯片包含所有满足IGBT芯片高电压和大电流需求的电平转换电路。为了避免故障和可能的系统损害，内建电压检测器可监测系统电压电平来决定电平转换器是否使能。 外加I/O使用灵活、定时器功能、一个可编程脉冲发生器PPG、过压保护以及提供外围时钟输出等其它特性，使这款单片机可以广泛应用于电磁炉应用产品中。

• CPU特性：
  • 工作电压: fsys=16MHz: 3.3V~5.5V
  • VDD=5V，系统时钟为16MHz时，指令周期为0.25μs
  • 提供暂停和唤醒功能，以降低功耗
  • 振荡器类型: 内部高速16MHz RC - HIRC；内部低速32kHz RC - LIRC
  • 多种工作模式: 快速、低速、空闲和休眠模式
  • 完全集成内部振荡器无需外接元器件
  • 所有指令都可在1~3个指令周期内完成
  • 查表指令
  • 115条指令
  • 8层堆栈
  • 位操作指令
• 周边特性：
  • Flash程序存储器: 4K×16
  • 数据存储器: 256×8
  • True EEPROM存储器: 32×8
  • 看门狗定时器功能
  • 12个双向输入/输出口
  • 9个外部通道12-bit分辨率的A/D转换器，具有内部参考电压VBG
  • 9-bit可编程脉冲发生器：支持脉宽限制功能；连续加热功能；2组9-bit PPG预载寄存器和2组9-bit计数器逼近寄存器；支持不可重复触发控制；来自8-bit定时/事件计数器1；支持输出高电平有效脉冲、低电平有效脉冲、强制为高电平或强制为低电平
  • 3个8-bit定时/事件计数器：定时/计数器0可用来计算同步脉冲数或测量同步脉冲高/低周期；定时/计数器1可实现PPG不可重复触发功能
  • 4个比较器功能
  • 1个运算放大器功能 - OPAMP
  • 1个过压保护功能 - OVP
  • 外围时钟输出
  • I²C接口
  • 内建16-bit循环冗余校验功能 - CRC
  • 低电压复位功能
  • 低电压检测功能
  • 封装类型：16-pin NSOP
• IGBT驱动特性：
  • 内建低压降稳压器 - LDO
  • 输出驱动能力：30mA(Max.)
  • 低静态电流：5μA(Typ.)
  • 低压降
  • 内建电平转换器
  • 电压检测保护用于电平转换输出使能控制
  • 检测VDD
  • 检测VCC2
