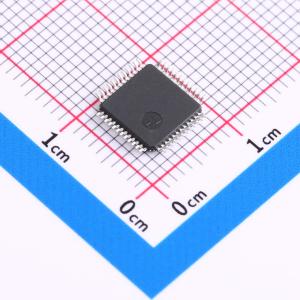

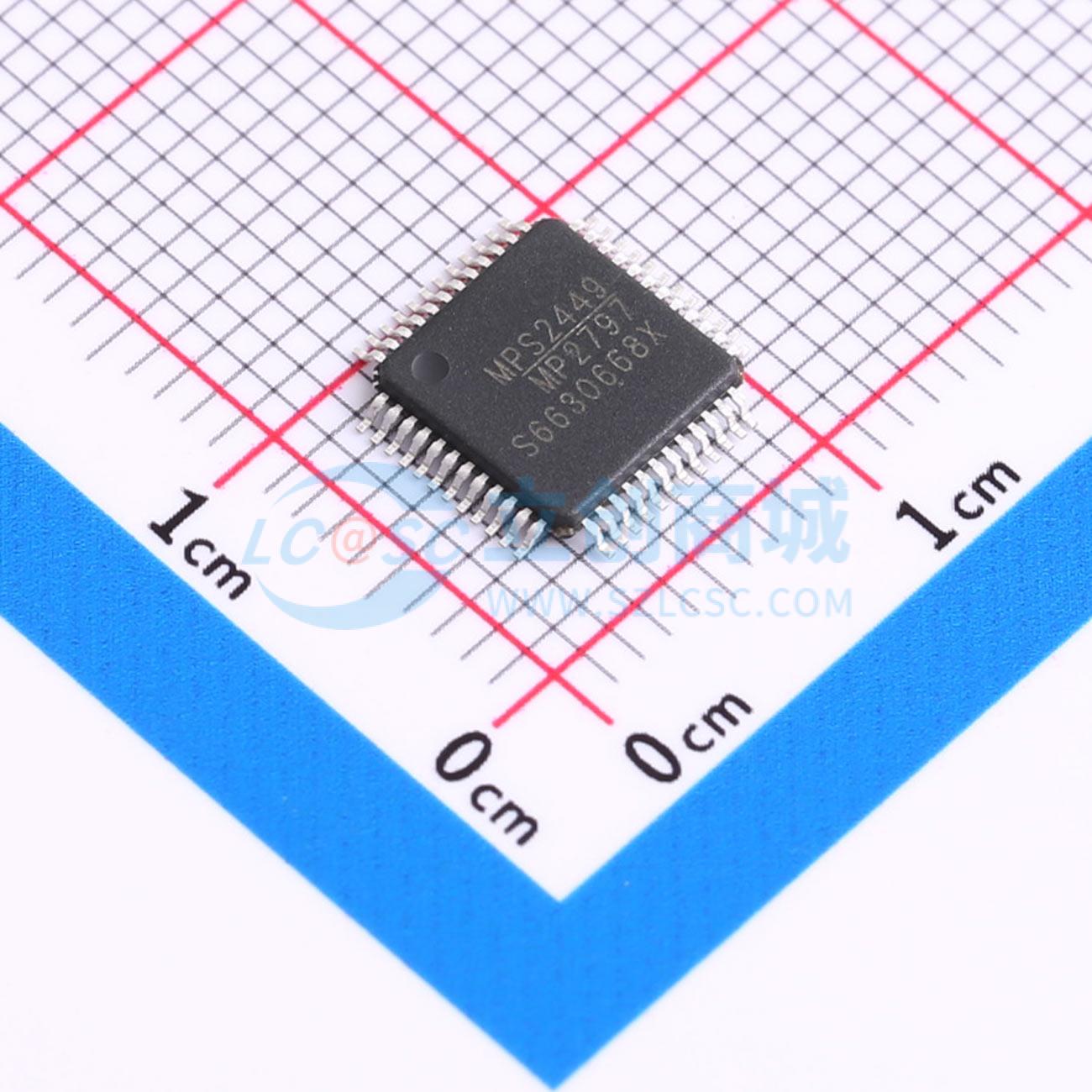

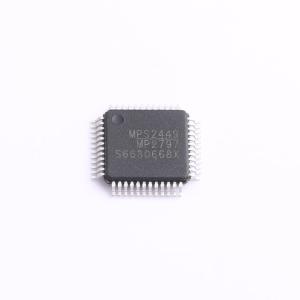

MP2797DFP-0002-T
7节至16节高精度电池监测与保护器，具备库仑计数功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款强大的电池管理设备，为多节串联电池管理系统（BMS）提供完整的模拟前端（AFE）监控和保护解决方案。支持I²C或SPI通信，支持7节至16节串联电池组连接，特定引脚上的绝对电压超过80V。集成两个独立的模数转换器（ADC），第一个ADC测量每个通道的差分电池电压（最多16个通道）、管芯温度和通过外部NTC热敏电阻测量4通道温度；第二个ADC通过外部电流检测电阻测量充电/放电电流。双ADC架构可实现电池和电池组阻抗监测的同步电压和电流测量。与MPF4279x电量计配合使用时，可将充电状态（SOC）误差控制在2%以内。包括用于充电和放电控制的高端MOSFET（HSFET）驱动器，放电（DSG）MOSFET驱动器包括可配置的软启动（SS），可实现受控导通，无需外部预充电电路
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2797DFP-0002-T
- 商品编号
- C19632642
- 商品封装
- TQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.46081克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4.5V~5.5V；18V~75.2V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | - | |
| 电池节数 | 7~16 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 1uA | |
| 均衡电流 | 58mA | |
| 接口类型 | SPI | |
| 功能特性 | 过流保护；电芯均衡；软启动；过压保护；欠压锁定；短路保护 |
