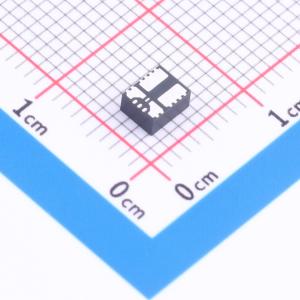

温馨提醒：图片仅供参考，商品以实物为准

TPSM863252RDXR

3V至17V输入、3A同步降压模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPSM86325x 是一款输入电压范围为 3V 至 17V 的简单易用型高效、高功率密度同步降压模块，支持高达3A 的连续电流。 TPSM86325x 采用 D-CAP3 控制模式提供快速瞬态响应并支持低 ESR 输出电容器，无需外部补偿。该器件可支持以高达 95% 的占空比运行。
品牌名称: TI(德州仪器)
商品型号: TPSM863252RDXR
商品编号: C19632640
商品封装: QFN-FCMOD-7(3.3x4)
包装方式: 编带
商品毛重: 0.215克(g)

商品参数

商品概述

TPSM86325x 是一款输入电压范围为 3V 至 17V 的简单易用型高效、高功率密度同步降压模块，支持高达3A 的连续电流。 TPSM86325x 采用 D-CAP3 控制模式提供快速瞬态响应并支持低 ESR 输出电容器，无需外部补偿。该器件可支持以高达 95% 的占空比运行。 TPSM863252 在 Eco-mode 下运行，可在轻负载时保持高效率。TPSM863257 在 FCCM 模式下运行，可在所有负载条件下保持相同的频率和较低的输出纹波。TPSM863253 是一款采用 FCCM 模式的 3.3V 固定输出电压器件。TPS863253 在内部模块中集成了分压电阻器和前馈电容器。该器件集成了全面的断续模式 OVP、OCP、UVLO、OTP 和 UVP 保护。该器件采用 QFN 封装。额定结温范围为 -40°C 至 125°C。

商品特性

广泛地为各种应用配置
输入电压范围为 3V 至 17V
TPSM863252 的输出电压范围为 0.6V 至 10V
TPSM863257 的输出电压范围为 0.6V 至 5.5V
TPSM863253 的固定输出电压为 3.3V
0.6V 基准电压
25°C 时，基准精度为 ±1%
在 -40°C 至 125°C 温度范围内，基准精度为 ±1.5%
集成 55mΩ 和 24mΩ MOSFET
100μA 低静态电流
1.2MHz 开关频率
以最大 95% 的高占空比运行
精密 EN 阈值电压
1.6ms 固定软启动时间（典型值）
易于使用且设计小巧
轻负载下采用 TPSM863252 Eco-mode、TPSM863257 和 TPSM863253 FCCM 模式
快速瞬态 D-CAP3™ 控制模式
通过集成自举电容器和电感器轻松布局
支持带预偏置输出电压的启动
非锁存 OV、OT 和 UVLO 保护
逐周期 OC 和 NOC 保护
-40°C 至 125°C 的工作结温范围
3.3mm × 4mm × 2mm QFN 封装
使用 TPSM863252 并借助 WEBENCH PowerDesigner 创建定制设计方案
使用 TPSM863253 并借助 WEBENCH PowerDesigner 创建定制设计方案
使用 TPSM863257 并借助 WEBENCH PowerDesigner 创建定制设计方案

应用领域

商用网络和服务器 PSU
交流/直流适配器/PSU
工厂自动化和控制
测试和测量

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交57单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	3V~17V
	输出电压精度	±1.5%
	输出电压(Vout)	600mV~10V
	输出电流(最大值)	3A
	转换效率	95%

	属性	参数值
	静态电流(Iq)	100uA
	开关频率	1.2MHz
	纹波噪声	20mVp-p
	特性	过流保护；过压保护；欠压保护；过热保护
	长度	4mm
	宽度	3.3mm
	高度	2mm
	工作温度	-40℃~+125℃
