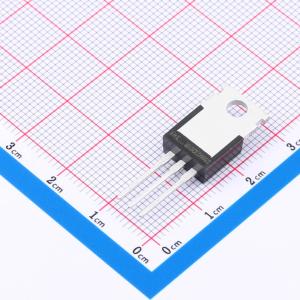

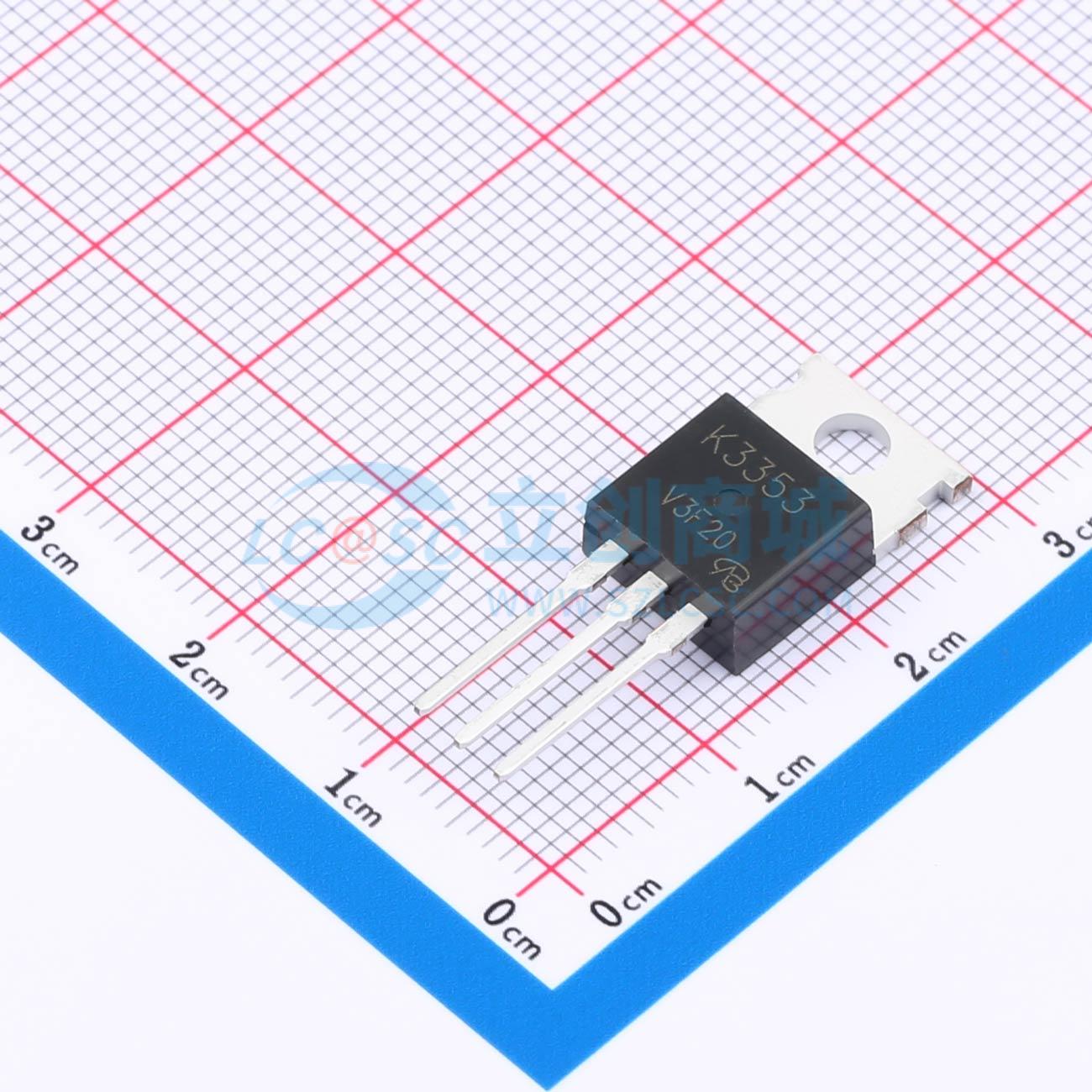

温馨提醒：图片仅供参考，商品以实物为准
2SK3353-Z-VB
1个N沟道 耐压:60V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N沟道场效应晶体管，采用Trench技术，设计用于电动汽车电源模块、工业电力系统、太阳能逆变器、高性能电源模块、工业自动化控制系统等领域。TO220；N—Channel沟道,60V；120A；RDS(ON)=5mΩ@VGS=10V,VGS=20V；Vth=2~4V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- 2SK3353-Z-VB
- 商品编号
- C19626780
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.774克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 15mΩ@10V,20A | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 70nC@10V | |
| 输入电容(Ciss) | 6.8nF | |
| 反向传输电容(Crss) | 325pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 570pF |
商品特性
- 根据IEC 61249-2-21定义为无卤产品
- 沟槽功率MOSFET
- 100%进行栅极电阻（Rg）测试
- 100%进行非钳位感性开关（UIS）测试
- 符合RoHS指令2002/95/EC
应用领域
- 同步整流
- 负载点（POL）、中间总线转换器（IBC）
- 次级侧
- N沟道MOSFET
