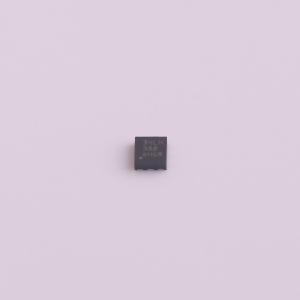

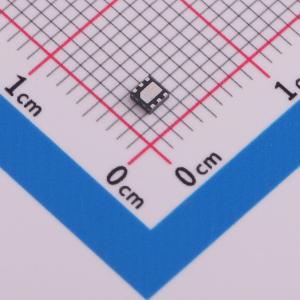

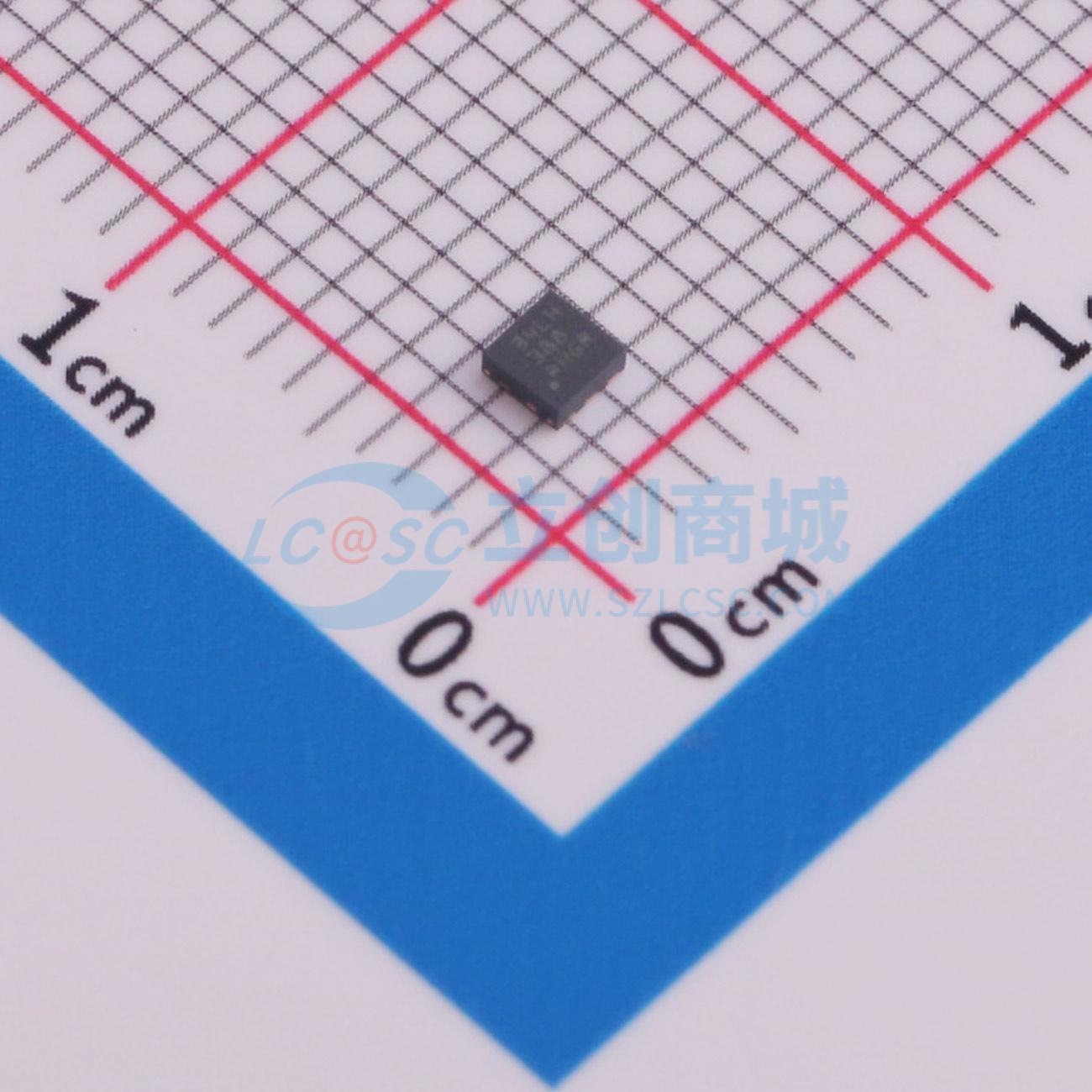

TPS92201DRVR
1.5A高效同步降压型LED驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS92201是一款具有2.5V至5.5V输入范围的1.5A高效同步降压型LED驱动器。通过集成高侧和低侧MOSFET，可以实现高效率和紧凑的解决方案尺寸。超低1μA关断电流有助于在电池供电型应用中节省电量。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS92201DRVR
- 商品编号
- C19626641
- 商品封装
- WSON-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.037296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | 1.5MHz | |
| 通道数 | 1 | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 短路保护(SCP)；LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
TPS92201 是一款具有 2.5V 至 5.5V 输入范围的 1.5A 高效同步降压型 LED 驱动器。通过集成高侧和低侧 MOSFET，可以实现高效率和紧凑的解决方案尺寸，集成开关无需外部肖特基二极管，能够提供高达1.5A的恒定电流。超低 1μA 关断电流有助于在电池供电型应用中节省电量。TPS92201采用峰值电流控制方案，具有自适应关断时间。为了获得超小的输出纹波，此器件通常在整个电流范围内以1.5MHz脉宽调制(PWM)模式运行。TPS92201A 采用峰值电流控制方案，具有自适应关断时间。在中等负载至重负载条件下，该器件在脉宽调制(PWM) 模式下以 1.5MHz 开关频率运行。在轻负载条件下，该器件自动进入脉冲频率调制 (PFM) 模式，从而在整个负载电流范围内保持高效率。通过在 1% 至 100% 的范围内调整PWM输入占空比，可实现模拟调光。为避免可闻噪声，支持 20kHz 至 200kHz 的输入PWM频率。在安全和保护方面，TPS92201器件可实现全面保护，包括LED开路、LED短路、FB电阻器开路、FB电阻器短路和热关断。
商品特性
- 输入电压范围为 2.5 V 至 5.5 V
- 1.5A 恒定输出电流
- 效率高达 95%
- 0.1μA 关断电流
- 内置220mΩ (HS)/170mΩ (LS) MOSFET
- 高达 100% 开关占空比
- 1.5MHz开关频率
- 强制PWM模式，可实现低输出纹波(TPS92201)
- 节能模式可在轻负载时保持高效率(TPS92201A)
- 0.6V至VIN输出电压范围
- 100mV反馈稳压电压
- 1% 至 100% 模拟调光范围，具有高精度
- 支持20kHz至200kHz PWM输入频率
- 内部软启动
- 全面保护，包括过流、LED开路/短路、FB电阻开路/短路、热关断保护
- 提供WSON和SOT563封装选项
应用领域
- 测试和测量
- 电力输送
- 楼宇自动化
- 智能家用摄像头
- 可视门铃
- IP 摄像机
- 智能门锁
- 手电筒
