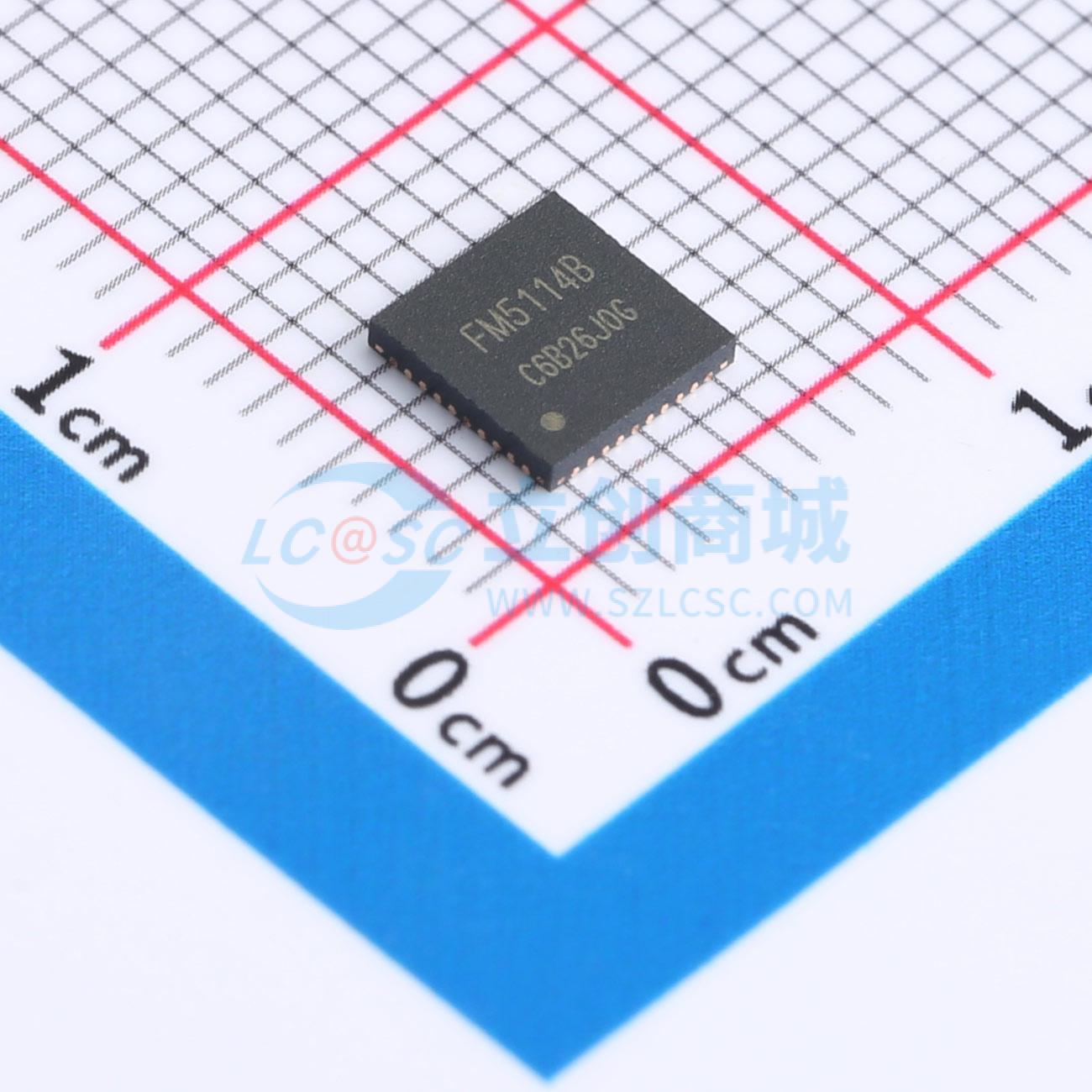

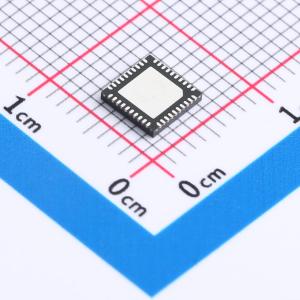

FM5114B-QNA-T-G
FM5114B非接触读写器与触摸按键控制芯片
- 描述
- FM5114B是一款集成了工作在13.56MHz下的非接触读写器与14通道触摸按键控制芯片。非接触读写器支持ISO/IEC 14443 Type A/B协议，具备低电压、低功耗、驱动能力强、多协议支持等特点。触摸按键控制功能提供了可靠的电容检测引擎和实时自校准技术，具有低功耗、高灵敏度、抗噪声能力强、低辐射发散等特点。
- 品牌名称
- FM(复旦微)
- 商品型号
- FM5114B-QNA-T-G
- 商品编号
- C19626529
- 商品封装
- QFN-40
- 包装方式
- 编带
- 商品毛重
- 0.161616克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | ISO 14443B；ISO 14443A | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 13.56MHz | |
| 工作电压 | 2.5V~3.6V |
商品概述
M5114B 是一款集成了工作在13.56MHz 下的非接触读写器与14 通道触摸按键控制芯。非接触读写器支持符合ISO/IEC 14443 TypeA/B 协议的读写器模式。同时提供了LPCD 功能，特别适用于电池供电、有低功耗要求、需要实时处理进场卡片的读写器设备。具有低电压、低功耗、驱动能力强、多协议支持等特点。触摸按键控制功能提供了可靠的电容检测引擎和实时自校准技术。同时提供了低功耗待机检测触摸模式，并具备接近检测的能力。具有低功耗、高灵敏度、抗噪声能力强、低辐射发散等特点。FM5114B 针对非接触读写功能与触摸控制功能的特点，特别设计了射频发场与触摸按键检测之间的协同控制，从而可以避免两者的相互干扰，方便主控MCU 统一管理两个事件。本产品适用于智能门锁等应用。
商品特性
- 非接触读写器特点：
- 支持ISO/IEC 14443 TypeA 读写器模式
- 支持ISO/IEC 14443 TypeB 读写器模式
- 读写器模式支持M1 加密
- ISO14443 TYPEA 支持通讯速率106kbps，212kbps，424kbps
- 读写器操作距离可达50mm（取决于天线设计）
- I2C 接口，支持最高400Kbps 的快速模式
- 64Byte 收发缓冲FIFO
- 中断输出模式灵活可配
- 两种低功耗模式：Soft Power Down 模式、Deep Power Down 模式
- 支持多种LPCD 检测模式，LPCD 模式功耗7uA@340ms 扫描周期
- 可编程定时器
- 内置振荡电路外接27.12MHz 晶体
- 宽电压工作范围2.5V~3.6V
- 射频发射驱动采用独立电源供电，最高可达5.5V
- 内置CRC 协处理器
- 内置高精度SAR ADC
- 内置高灵敏场检测电路
- 触摸按键控制器特点：
- 宽工作电压范围2.5V~5.5V
- 支持14 个传感器通道
- 低功耗电容检测支持接近检测
- 待机功耗案例一：2μA（单通道@340ms 扫描周期）
- 待机功耗案例二：10μA（12 个通道@340ms 扫描周期）
- 实时自动校准，补偿外界环境变化
- 各通道灵敏度、触摸阈值独立可调
- 支持按键互斥功能
- 触摸按键超时检测
- 支持I2C 接口，最高工作频率400KHz
- 中断功能
- 具备湿手触摸功能
应用领域
智能门锁
