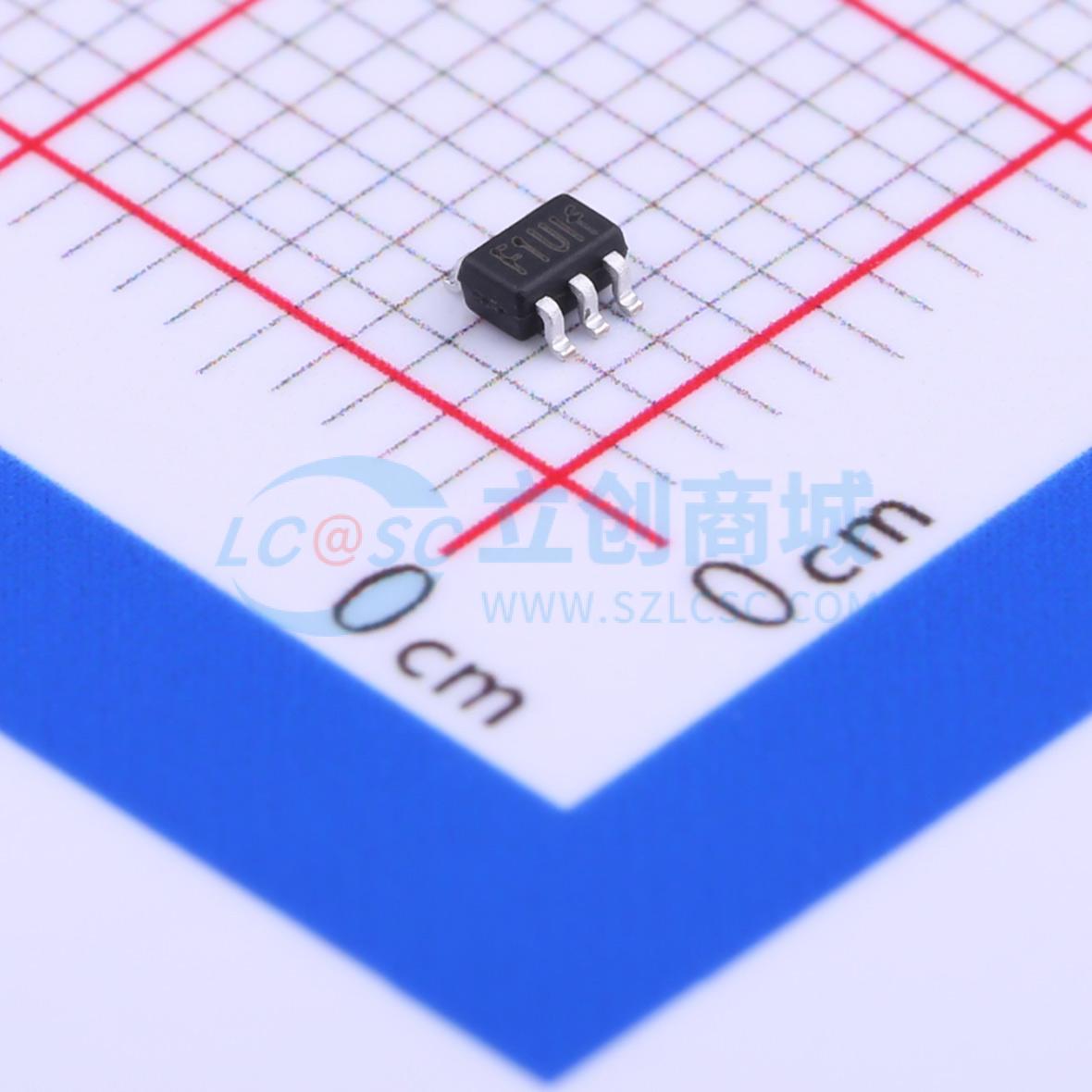

温馨提醒：图片仅供参考，商品以实物为准
TPF111U-CR
TPF111U-CR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPF111U-CR
- 商品编号
- C190155
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 单路 | |
| 滤波器阶数 | 6 | |
| 带宽(-3db) | 9MHz |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 38V/us | |
| 微分增益 | 0.4% | |
| 微分相位 | 0.7deg | |
| 工作温度 | -40℃~+85℃ |
商品概述
单通道 SDTV 视频放大 6th-order Butterworth 低通视频重构滤波器：-3dB 带宽 9MHz，阻带抑制 57.2dB (27MHz)；多样化的输入偏置电路：DC-耦合时提供 80-mV 电平移位，AC-耦合时提供透明钳位及 80-mV 电平移位，允许 AC-耦合时带 DC-偏置；极低静态电流：3.85mA（典型值）；压摆率：38V/µs；6dB 增益(2V/V)，轨至轨输出；允许交流或直流耦合输出，允许驱动 2 路视频线路或驱动 75Ω；宽电压范围：+2.85V 至 +5.5V 单电源；优化的高性能 ESD 保护及浪涌保护：HBM 8KV, CDM 2KV；绿色产品，小型 SC70 封装。
商品特性
- 单通道 SDTV 视频放大 6th-order Butterworth 低通视频重构滤波器，-3dB 带宽 9MHz，阻带抑制 57.2dB (27MHz)
- 多样化的输入偏置电路，DC-耦合时提供 80-mV 电平移位，AC-耦合时提供透明钳位及 80-mV 电平移位，允许 AC-耦合时带 DC-偏置
- 极低静态电流：3.85mA（典型值）
- 压摆率：38V/µs
- 6dB 增益(2V/V)，轨至轨输出
- 允许交流或直流耦合输出，允许驱动 2 路视频线路或驱动 75Ω
- 宽电压范围：+2.85V 至 +5.5V 单电源
- 优化的高性能 ESD 保护及浪涌保护：HBM 8KV, CDM 2KV
- 绿色产品，小型 SC70 封装
应用领域
- 视频信号放大
- 机顶盒视频输出驱动
- PVR、DVD 媒体播放器的视频缓冲
- USB 供电、便携式设备的视频信号放大缓冲
- 高清电视机
