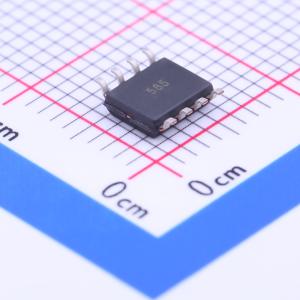

TLE9250VSJXUMA1

TLE9250V是最新一代高速CAN收发器，用于汽车和工业应用的高速CAN网络。它旨在满足ISO 11898 - 2（2016）物理层规范以及SAE标准J1939和J2284的要求。 TLE9250V有PG - DSO - 8封装和小型无引脚PG - TSON - 8封装可供选择。两种封装均符合RoHS标准且无卤素。此外，PG - TSON - 8封装满足自动光学检测（AOI）的焊点要求。 作为物理总线层和高速CAN协议控制器之间的接口，TLE9250V可保护微控制器免受网络内部产生的干扰。极高的ESD耐受性和出色的RF抗扰度使其无需添加额外的保护器件（如抑制二极管）即可用于汽车应用。 当收发器TLE9250V未供电时，总线关闭，对高速CAN网络的所有其他节点呈现出理想的无源特性，负载尽可能低。 基于CANH和CANL输出信号的高度对称性，TLE9250V在宽频率范围内具有极低的电磁辐射（EME）。即使不使用额外的外部电路（如共模扼流圈），TLE9250V也能满足严格的EMC测试限值。 完美的发射器对称性与优化的接收器延迟对称性相结合，使TLE9250V能够支持CAN FD数据帧。根据网络规模和随之而来的寄生效应，该器件支持高达5 MBit/s的比特率。 过温保护、输出电流限制或TxD超时等故障安全功能可保护TLE9250V和外部电路免受不可修复的损坏。

• 完全符合ISO 11898 - 2（2016）和SAE J2284 - 4/-5标准
• 参考器件，是CAN收发器互操作性测试规范的一部分
• 保证CAN FD数据帧在高达5 MBit/s的比特率下具有环路延迟对称性
• 极低的电磁辐射（EME），无需额外的共模扼流圈即可使用
• V10输入，可适配μC接口电压（3.3V和5V）
• 宽共模范围，具备电磁抗扰度（EMI）
• 出色的ESD耐受性，+/ -8kV（HBM）和+/ -11kV（IEC 61000 - 4 - 2）
• VCC和V10电源的扩展供电范围
• CAN对地、电池、VCC和V10短路保护
• TxD超时功能
• 掉电状态下CAN总线泄漏电流极低
• 过温保护
• 根据ISO 7637和SAE J2962 - 2标准，可抵御汽车瞬态干扰
• 节能模式
• 绿色产品（符合RoHS标准）
• 专为自动光学检测（AOI）设计的小型无引脚TSON8封装
• 通过AEC认证

• 发动机控制单元（ECU）
• 电动助力转向系统
• 变速器控制单元（TCU）
• 底盘控制模块
