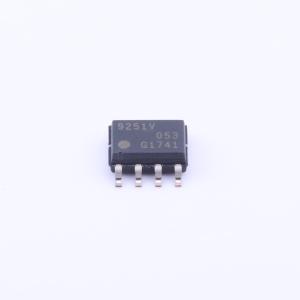

TLE9251VSJ

TLE9251V是英飞凌最新一代高速CAN收发器，用于汽车和工业应用的高速CAN网络。它旨在满足ISO 11898 - 2（2016）物理层规范以及SAE标准J1939和J2284的要求。 TLE9251V有PG - DSO - 8封装和小型无引脚PG - TSON - 8封装两种形式。两种封装均符合RoHS标准且无卤。此外，PG - TSON - 8封装满足自动光学检测（AOI）的焊点要求。 作为物理总线层和高速CAN协议控制器之间的接口，TLE9251V可保护微控制器免受网络内部产生的干扰。极高的ESD耐受性和出色的RF抗扰度使其无需添加额外的保护器件（如抑制二极管）即可用于汽车应用。 当收发器TLE9251V未供电时，总线关闭，对高速CAN网络的所有其他节点呈现出理想的无源特性，负载尽可能低。 基于CANH和CANL输出信号的高度对称性，TLE9251V在宽频率范围内具有极低的电磁辐射（EME）水平。即使不使用额外的外部电路（如共模扼流圈），TLE9251V也能满足严格的EMC测试限值。 完美的发射器对称性与优化的接收器延迟对称性相结合，使TLE9251V能够支持CAN FD数据帧。根据网络规模和随之而来的寄生效应，该器件支持高达5 MBit/s的比特率。 专用的低功耗模式（如待机模式）在器件上电时提供极低的静态电流。在待机模式下，V₁₀上的典型静态电流低于10 μA，同时器件仍可通过高速CAN总线上的总线信号唤醒。 过温保护、输出电流限制或TxD超时等故障安全功能可保护TLE9251V和外部电路免受不可修复的损坏。

• 完全符合ISO 11898 - 2（2016）和SAE J2284 - 4/-5标准
• 参考器件，是CAN收发器互操作性测试规范的一部分
• 保证CAN FD数据帧在高达5 MBit/s的比特率下具有环路延迟对称性
• 极低的电磁辐射（EME），无需额外的共模扼流圈即可使用
• V₁₀输入，用于与μC接口进行电压适配（3.3V和5V）
• 总线唤醒模式（WUP）功能，具有优化的滤波时间，适用于全球OEM应用
• 待机模式，静态电流最小化
• 在待机模式下可关闭发射器电源VCC，进一步节省静态电流
• RxD输出端有唤醒指示
• 宽共模范围，具备电磁抗扰度（EMI）
• 出色的ESD耐受性，+/−8kV（HBM）和+/−11kV（IEC 61000 - 4 - 2）
• VCC和V₁₀电源具有扩展的供电范围
• CAN对地、电池、VCC和V₁₀短路保护
• TxD超时功能
• 掉电状态下CAN总线泄漏电流极低
• 过温保护
• 根据ISO 7637和SAE J2962 - 2标准，可防止汽车瞬态干扰
• 绿色产品（符合RoHS标准）
• 小型无引脚TSON8封装，专为自动光学检测（AOI）设计
• 通过AEC认证

• 网关模块
• 车身控制模块（BCM）
• 发动机控制单元（ECU）
