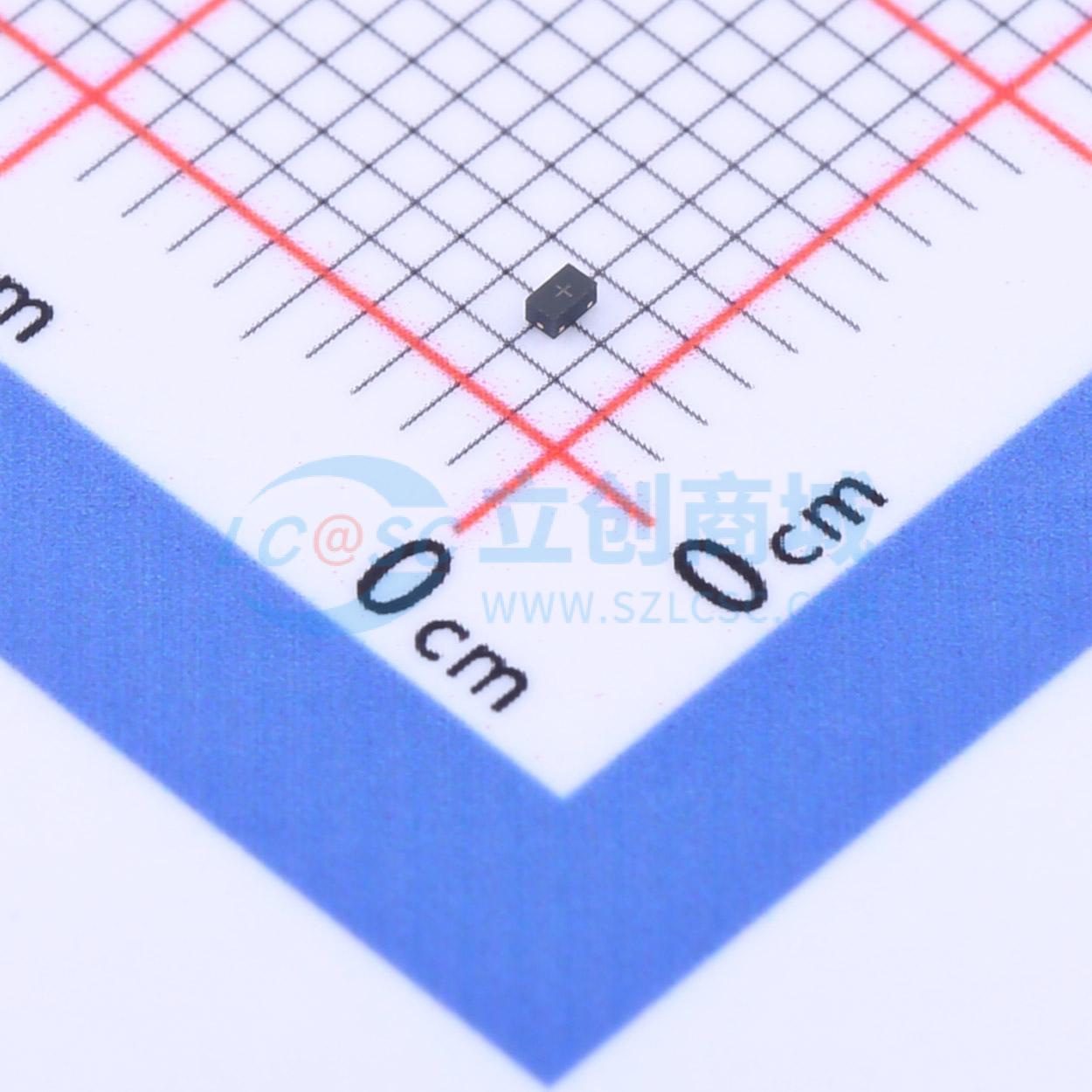

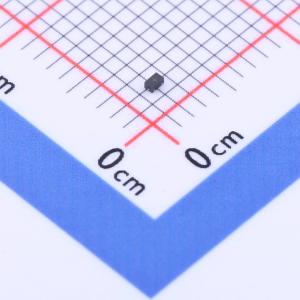

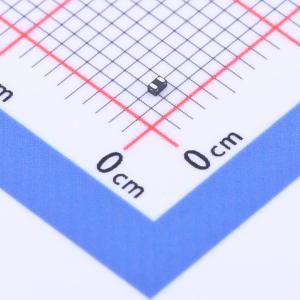

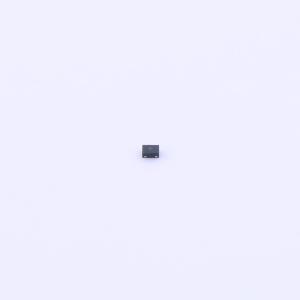

SP3522-01ETG

ESD 7V截止峰值浪涌电流：2.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SP3522集成了超低电容的阴极对阴极硅雪崩二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。该耐用组件能够安全吸收超过IEC 61000 - 4 - 2国际标准规定的最大水平（±8 kV接触放电）的反复ESD冲击，且性能不会下降。极低的负载电容也使其非常适合保护高速信号引脚，如V - By - One、HDMI、USB3.0、USB2.0和IEEE 1394。
品牌名称: Littelfuse(美国力特)
商品型号: SP3522-01ETG
商品编号: C1976555
商品封装: SOD-882
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

SP3522集成了超低电容的阴极对阴极硅雪崩二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。该耐用组件能够安全吸收超过IEC 61000 - 4 - 2国际标准规定的最大水平（±8 kV接触放电）的反复ESD冲击，且性能不会下降。极低的负载电容也使其非常适合保护高速信号引脚，如V - By - One、HDMI、USB3.0、USB2.0和IEEE 1394。

商品特性

ESD，IEC 61000 - 4 - 2，±22 kV接触，±22 kV空气
EFT，IEC 61000 - 4 - 4，40A（tp = 5/50 ns）
雷击，IEC 61000 - 4 - 5，第2版，2.5A（tp = 8/20 μs）
在3 GHz下电容低至0.15 pF（典型值）
薄型0201 DFN封装和SOD882封装
有助于实现出色的信号完整性
符合ELV标准
通过AEC - Q101认证
无卤、无铅且符合RoHS标准
湿度敏感度等级（MSL - 1）

应用领域

超高速数据线
USB 3.1、3.0、2.0
HDMI 2.0、1.4a、1.3
DisplayPort
V - by - One
LVDS接口
消费、移动和便携式电子产品
带有高速接口的平板电脑和外部存储设备
需要小封装高ESD性能的应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 10 个)

个

起订量：10 个10000个/圆盘

总价金额：

￥ 0.00

近期成交25单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	-
	反向截止电压(Vrwm)	7V
	钳位电压	14.5V
	峰值脉冲电流(Ipp)	2.5A@8/20us
	峰值脉冲功率(Ppp)	-
	击穿电压	9.2V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	-
	工作温度	-
	防护等级	IEC 61000-4-2；IEC 61000-4-4；IEC 61000-4-5
	类型	ESD
	Cj-结电容	0.15pF
