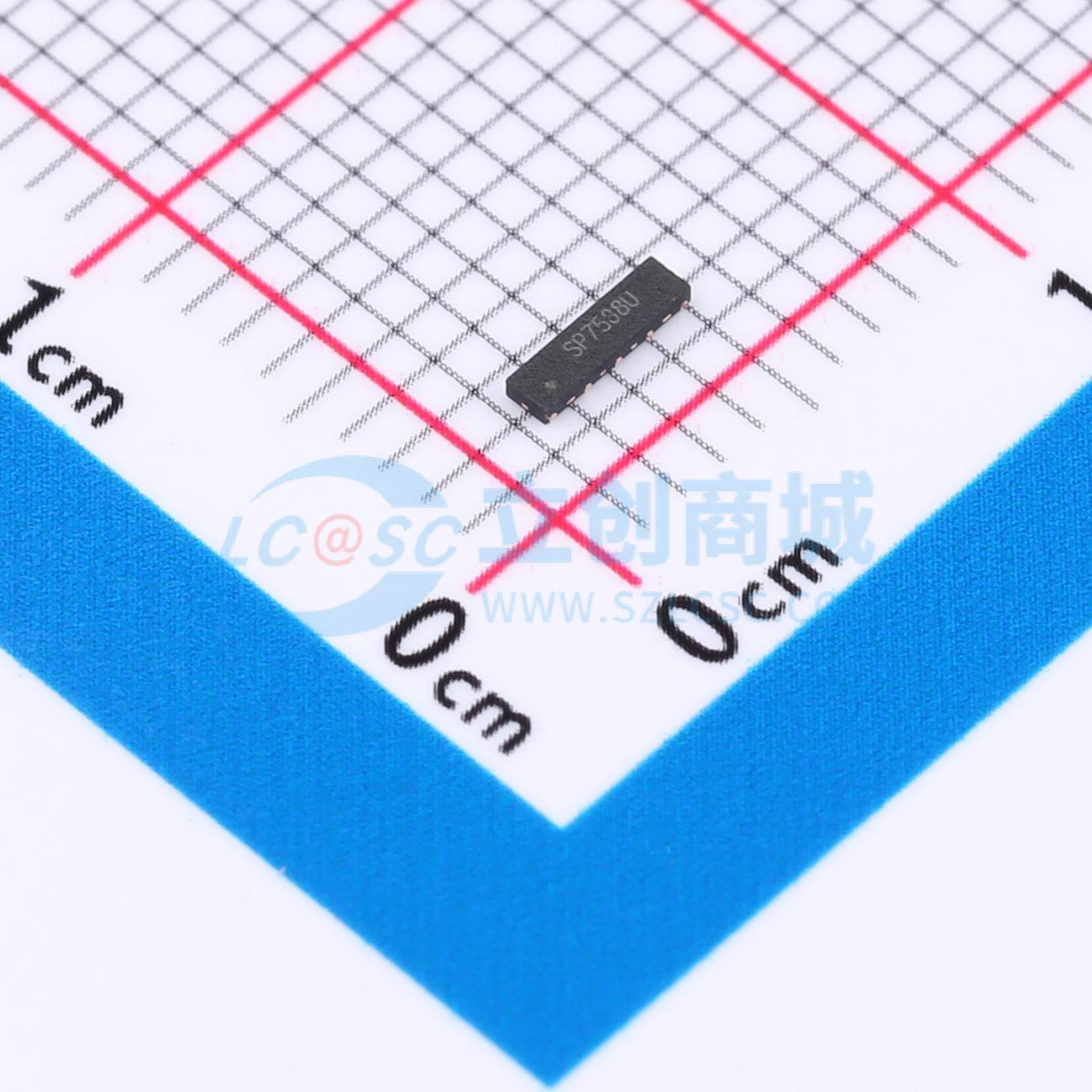

温馨提醒：图片仅供参考，商品以实物为准
SP7538PUTG
单向ESD 5V截止 峰值浪涌电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP7538P集成了8通道超低电容轨到轨二极管和一个额外的齐纳二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这款耐用的器件能够安全吸收超过国际标准IEC 61000 - 4 - 2规定的最大电平（±8kV接触放电）的反复ESD冲击，且性能不会下降。极低的负载电容也使其非常适合保护高速信号引脚，如V - By - One、HDMI、USB3.0、USB2.0、IEEE 1394。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP7538PUTG
- 商品编号
- C1976609
- 商品封装
- UDFN-9(3.8x1)
- 包装方式
- 编带
- 商品毛重
- 0.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 7V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | - | |
| 反向电流(Ir) | 1.5uA | |
| 通道数 | 八路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
| 安装类型 | 表面贴装型 |
| 电压-反向断态（典型值） | 5V（最大） |
| 电流-峰值脉冲(10/1000?s) | 2A（8/20?s） |
| 电源线路保护 | 是 |
| 功率-峰值脉冲 | - |
| 电压-击穿（最小值） | - |
| 不同频率时电容 | 0.5pF @ 1MHz |
| 不同Ipp时电压-箝位（最大值） | 7V（标准） |
| 封装/外壳 | 9-UDFN |
| 工作温度 | -40°C ~ 150°C（TJ） |
| 供应商器件封装 | 9-?DFN（3.8x1） |
| 单向通道 | 8 |
| 类型 | 转向装置（轨至轨） |
| 应用 | HDMI |
