商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 16.4A | |
| 峰值脉冲功率(Ppp) | 2kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16.7V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述

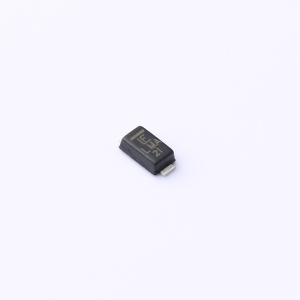

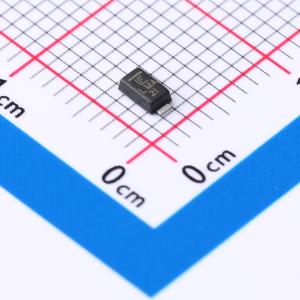

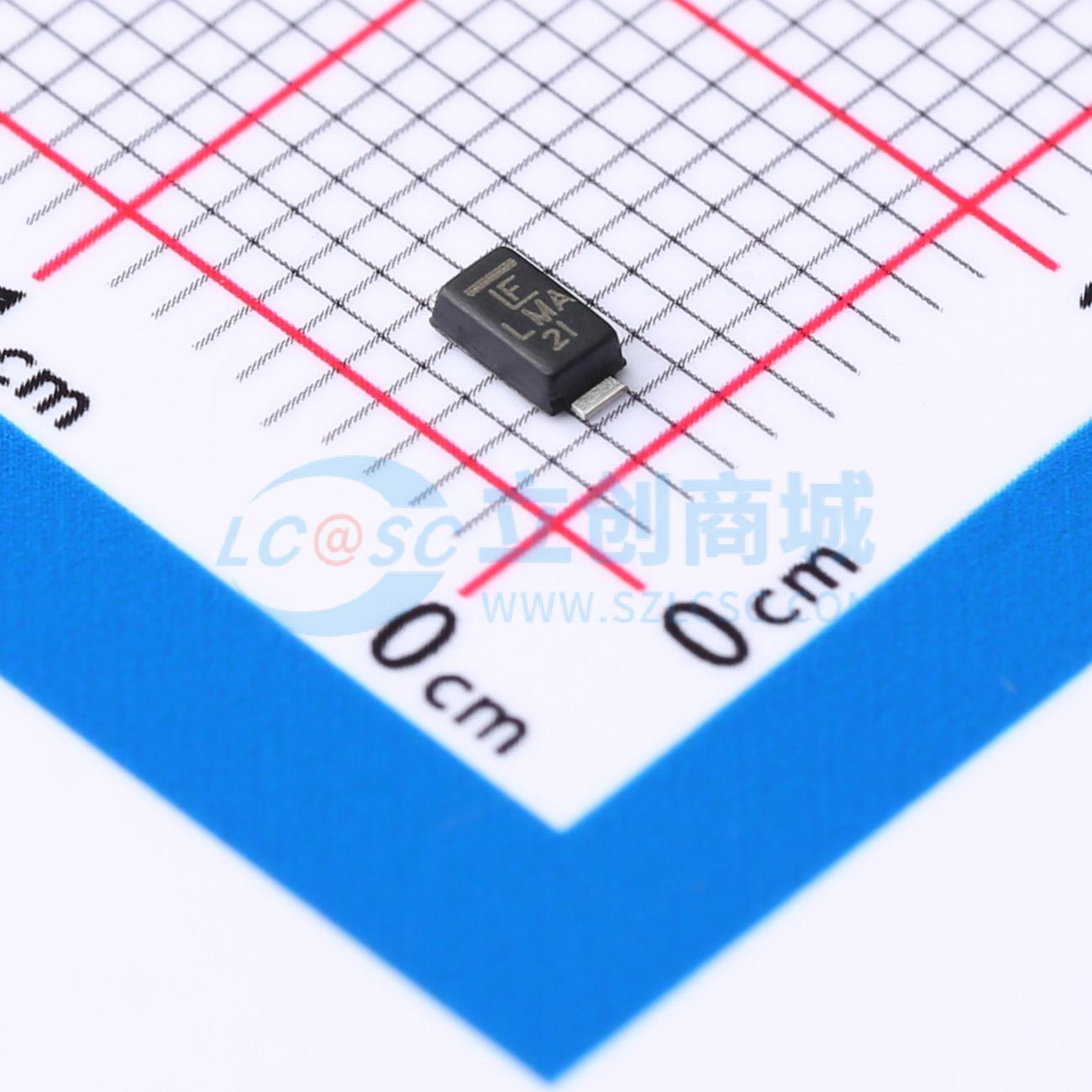

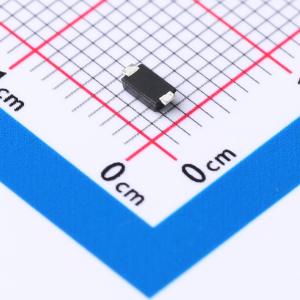

TPSMF4L系列采用SOD - 123FL小型扁平引脚薄型塑料封装，专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计，尤其适用于高可靠性和汽车应用。
商品特性
- 适用于高可靠性应用，符合汽车级AEC - Q101标准
- 在10/1000μs波形下具有400W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 与工业标准封装SOD - 123FL兼容
- 低电感，出色的钳位能力
- 适用于表面贴装应用，可优化电路板空间
- 典型故障模式为在过压或过流时短路
- 根据JEDEC JESD201A的表4a和4c进行晶须测试
- 符合IEC 61000 - 4 - 2标准，静电放电抗扰度30kV（空气），30kV（接触）
- 依据IEC 61000 - 4 - 2标准对数据线进行静电放电保护
- 依据IEC 61000 - 4 - 4标准对数据线进行电快速瞬变脉冲群保护
- 快速响应时间：通常从0V到最小击穿电压VBR小于1.0ns
- 玻璃钝化结
- 内置应力释放结构
- 塑料封装的阻燃等级符合Underwriters Laboratories的V - 0级
- 符合J - STD - 020标准的MSL 1级，无铅回流焊最高峰值温度260°C
- 采用哑光镀锡无铅工艺
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
- 符合UL 497B标准，被UL认可为隔离环路电路保护器
应用领域
-TPSMF4L器件非常适合用于保护便携式设备/硬盘、笔记本电脑、VCC总线、POS终端、固态硬盘、电源、显示器以及其他消费类应用中的易损电路。
