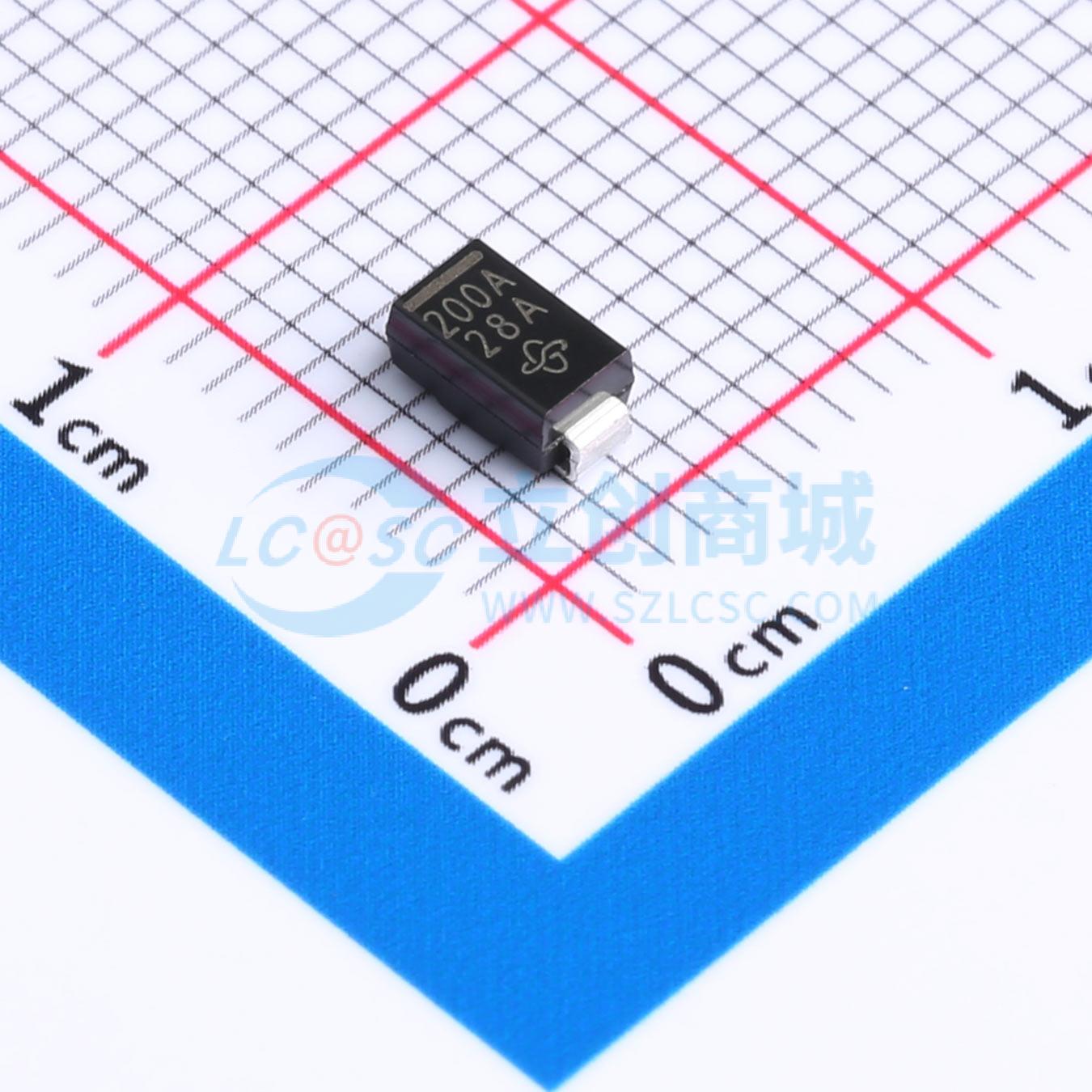

温馨提醒：图片仅供参考，商品以实物为准
P4SMA200A-E3/61
单向TVS 171V截止 峰值浪涌电流：1.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低剖面封装，适合自动贴装。 玻璃钝化芯片结。 单极性和双极性可选。 400 W 峰值脉冲功率能力，波形为 10/1000 μs，重复率（占空比）：0.01%（91 V 以上为 300 W）。 出色的钳位能力。 响应时间极快。应用：用于敏感电子设备，防止由电感负载开关和雷电在 IC、MOSFET、消费、计算机、工业和电信传感器单元信号线上引起的电压瞬变。
- 品牌名称
- VISHAY(威世)
- 商品型号
- P4SMA200A-E3/61
- 商品编号
- C1976048
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 171V | |
| 钳位电压 | 274V | |
| 峰值脉冲电流(Ipp) | 1.1A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 190V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适用于自动贴装
- 玻璃钝化芯片结
- 提供单向和双向型号
- 10/1000 μs 波形下具有 400 W 峰值脉冲功率能力，重复率（占空比）：0.01 %（91 V 以上为 300 W）
- 出色的钳位能力
- 极快的响应时间
- 低增量浪涌电阻
- 符合 J-STD-020 标准的 MSL 1 级，无铅最高峰值温度 260 ℃
- 可提供 AEC-Q101 认证产品 - 汽车级订购代码：P/NHE3 或 P/NHM3
应用领域
- 用于保护敏感电子设备，抵御由感性负载开关和雷击在消费、计算机、工业和电信领域的 IC、MOSFET、传感器单元信号线上产生的电压瞬变。
