温馨提醒：图片仅供参考，商品以实物为准

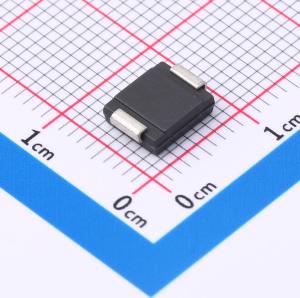

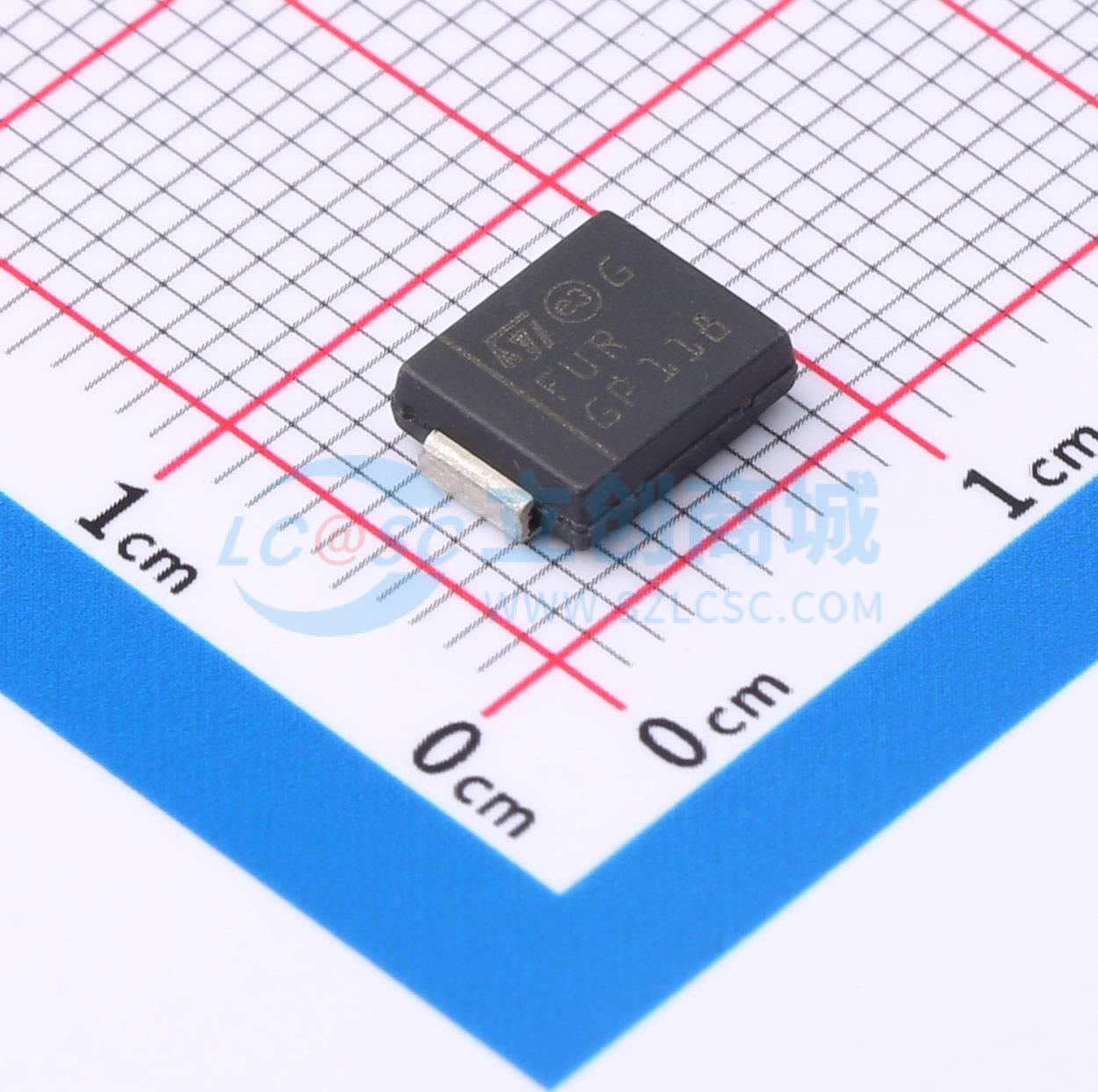

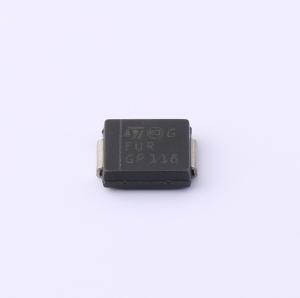

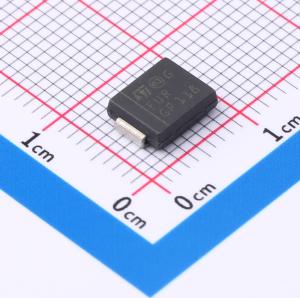

SMCJ30A-TR
单向TVS 30V截止 峰值浪涌电流：32A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVS系列旨在根据IEC 61000 - 4 - 2、MIL STD 883方法3015保护敏感设备免受静电放电影响，以及根据IEC 61000 - 4 - 4和5抵御电气过应力。它们适用于1500 W 10/1000 µs以下的浪涌。这种平面技术使其适用于高端设备和开关电源，这些应用需要低泄漏电流和高结温以长期提供可靠性和稳定性。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SMCJ30A-TR
- 商品编号
- C1975473
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 64.3V | |
| 峰值脉冲电流(Ipp) | 32A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 35.1V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
TVS系列产品旨在依据IEC 61000 - 4 - 2、MIL STD 883方法3015标准，保护敏感设备免受静电放电影响，并能抵御如IEC 61000 - 4 - 4和5标准所规定的电气过应力。它们适用于1500W、10 / 1000 μs以下的浪涌。 该平面技术使其适用于高端设备和开关模式电源（SMPS），这些应用需要低漏电流和高结温，以长期提供可靠性和稳定性。
商品特性
- 峰值脉冲功率：1500 W（10/1000 μs），最高可达10kW（8 / 20 μs）
- 关断电压范围：5 V至188 V
- 单向和双向类型
- 低漏电流：25°C时为0.2 μA
- 最高工作结温（Tj）：150 °C
- 最高结温（Tj）下的高功率能力：最高可达1250 W（10/1000 μs）
- 引脚处理：雾锡电镀
- 符合UL94 V0标准
- 符合J - STD - 020 MSL 1级标准
- 符合J - STD - 002、JESD 22 - B102 E3和MIL - STD - 750方法2026标准
- 通过JESD - 201 2级晶须测试
- 符合IPC7531焊盘布局和JEDEC注册封装外形
- 符合IEC 61000 - 4 - 4 4级标准：4kV
- 符合IEC 61000 - 4 - 2标准，C = 150 pF，R = 330 Ω，超过4级：30 kV（空气放电），30 kV（接触放电）
